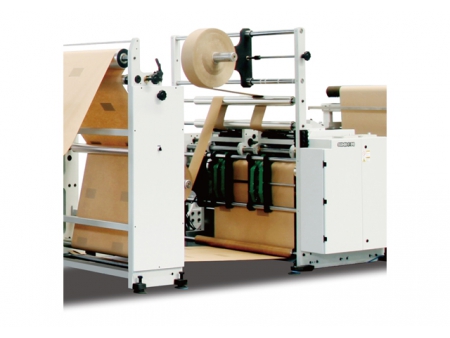

Máquina para fabricar bolsas de papel con fondo cuadrado, tipo rollo continuo, SBH330BW PAV02C

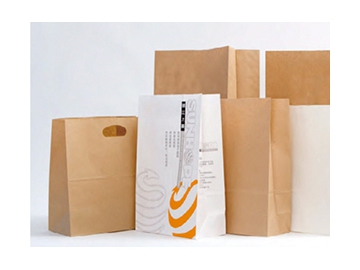

La máquina para fabricar bolsas de papel con fondo cuadrado, tipo rollo continuo SBH-W se basa en la serie SBH y se diseña para producir bolsas de papel de fondo cuadrado a partir de rollos de papel en blanco o con diseños impresos. Se puede agregar un dispositivo para manijas cortadas a molde a la línea de producción, para que la manija pueda agregarse a la bolsa. Se puede completar el pegado lateral, formado de tubo, manija cortada a molde, corte de tubo, plegado de fondo, pegado de fondo, formado de fondo y alimentación de producto final en una sola operación, haciendo que este equipo sea ideal para bolsas para alimentos, bolsas de compras y otras bolsas de papel de uso frecuente.

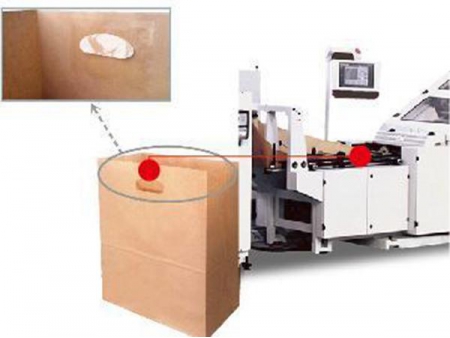

Sunhope es la primera compañía en China en diseñar y producir una unidad de aplicación de parches y manijas cortadas a molde, que puede agregarse a las máquinas SBH330W, y SBH330BW para producir bolsas con manijas cortadas a molde en línea con los parches reforzado utilizando papel o materiales de película.
- Dispositivo de manija
cortada a molde (Patentes de invención: 2013201352259) - Unidad de aplicación de parches con manija
cortada a molde (Patentes de invención: 2012102070921)
1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.
4. El sellado lateral y ajuste del volumen de pegamento con velocidad mecánica automática ahorra pegamento.
5. La alarma de falla automática, equipada con el detector de red de papel, evita los daños a la máquina causados por el atascamiento de papel.

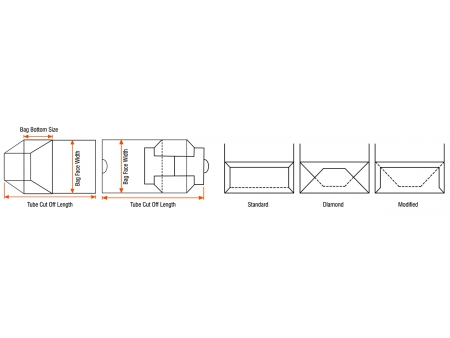

Diagrama esquemático de la bolsa
| Información técnica | ||
| Ancho del rollo de papel (mm) | 405-1050 | 465-1050 |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Ф76 | Ф76 |
| Grosor del papel (gsm) | 45-150 | 50-150 |
| Longitud de corte del tubo (mm) | 280-540 | 280-540 |
| Ancho de la cara de la bolsa (mm) | 120-330 | 150-330 |
| Tamaño inferior de la bolsa (mm) | 70-150 | 70-180 |
| Rango de parchado de ventana (longitud) (mm) | 40-210 | 40-210 |
| Rango de parchado de ventana (ancho) (mm) | 25-180 | 25-180 |
| Máx. diámetro de la matriz (mm) | 400 | 400 |
| Diámetro interior (mm) | 75 | 75 |
| Grosor del parche de papel (gsm) | 120-250 | 120-250 |
| Espesor del parche de película (u) | 28-50 | 28-50 |
| Max. velocidad (bolsas/min) | 230 | 220 |
| Potencia total de la máquina de bolsas (kW) | 14.5 | 14.5 |
| Potencia total (kw) PAV02C | 12.9 | 12.9 |
| Peso de la máquina (kW) | aprox 9500 | aprox 9500 |
| Tamaño de la máquina ((L×An×Al)m) | 14.7x3.1x1.96 | 14.7x3.1x1.96 |
| Tres tipos de sello inferior | sí | sí |
| Dispositivo de corte servo del borde | sí | sí |
| Unidad de impresora flexográfica de 1-4 colores | sí | sí |
| Unidad de servo de dos capas DLO2 | sí | sí |
| Unidad servo de mango retorcido | sí | sí |
| Unidad servo de mango plano | sí | sí |
Modelo: SBH290W PAV02
Ancho del rollo de papel (mm):295-910
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-150
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):120-290
Tamaño del fondo de la bolsa (mm):70-150
Variedad de emparchado (Largo) (mm):40-210
Variedad de emparchado (Ancho) (mm):25-180
Diámetro máximo del molde (mm): 400
Diámetro interno (mm):75
Grosor del parche de papel (gsm):120-250
Grosor del parche de película (u):28-50
Velocidad máxima (bolsas/minuto):220
Energía total de la máquina para bolsa (kW):10.25
Pav02 Energía total (kW):12.9
Peso de la máquina (kg): Aproximadamente 9000
Tamaño de la máquina ((L×A×A)m): 14.7×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH330W PAV02
Ancho del rollo de papel (mm):420-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):125-330
Tamaño del fondo de la bolsa (mm):70-150
Variedad de emparchado (Largo) (mm):40-210
Variedad de emparchado (Ancho) (mm):25-180
Diámetro máximo del molde (mm): 400
Diámetro interno (mm):75
Grosor del parche de papel (gsm):120-250
Grosor del parche de película (u):28-50
Velocidad máxima (bolsas/minuto):230
Energía total de la máquina para bolsa (kW):14.5
Pav02 Energía total (kW):12.9
Peso de la máquina (kg): Aproximadamente 9500
Tamaño de la máquina ((L×A×A)m): 14.7×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH330BW PAV02
Ancho del rollo de papel (mm):465-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):150-330
Tamaño del fondo de la bolsa (mm):70-180
Variedad de emparchado (Largo) (mm):40-210
Variedad de emparchado (Ancho) (mm):25-180
Diámetro máximo del molde (mm): 400
Diámetro interno (mm):75
Grosor del parche de papel (gsm):120-250
Grosor del parche de película (u):28-50
Velocidad máxima (bolsas/minuto):220
Energía total de la máquina para bolsa (kW):14.5
Pav02 Energía total (kW):12.9
Peso de la máquina (kg): Aproximadamente 10000
Tamaño de la máquina ((L×A×A)m): 14.7×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
