Máquina para hacer bolsas de papel con fondo cuadrado, tipo rollo continuo, SBH330B/450B Fabricante

Máquina para hacer bolsas de papel con fondo cuadrado, tipo rollo continuo, SBH330B/450B

Solicite un presupuesto

Nosotros: http://sunhope-machine.es/1-6-flat-handle-paper-bag-machine/196793/index.html

Vídeo

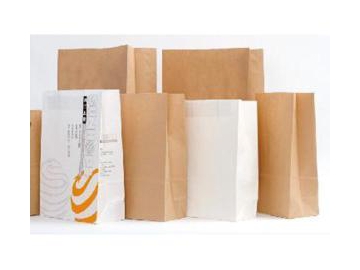

La máquina para producción de bolsas con fondo cuadrado, tipo rollo continuo serie SBH está diseñada para fabricar bolsas de papel con fondo cuadrado a partir de rollos de papel en blanco o con diseño impreso. Se puede completar el pegado lateral, el formado de tubo, el corte de tubo, el pliegue del fondo, el pegado de fondo, el formado de fondo y la alimentación de producto final en una sola operación con esta máquina. Es un equipo ideal para fabricar bolsas de papel para alimentos, bolsas para compras y otras bolsas de papel de uso frecuente. La máquina utiliza tecnología de producción de maquinarias alemana e ideas, incluyendo el movimiento de alta velocidad del sistema de control central (CPU). El largo de la bolsa se puede ajustar con el sistema servo, permitiendo que la máquina cree bolsas en varias especificaciones. Los diferentes modelos (SBH330B/450B) también pueden tener una unidad de manija chata o enrollada en la línea de producción.

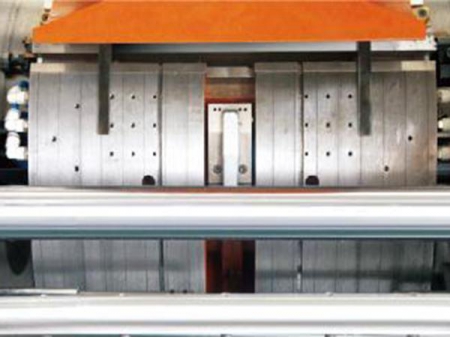

Perfiladora ajustable servo,
ajusta el ancho de la superficie y el tamaño del
escudete de manera automática.

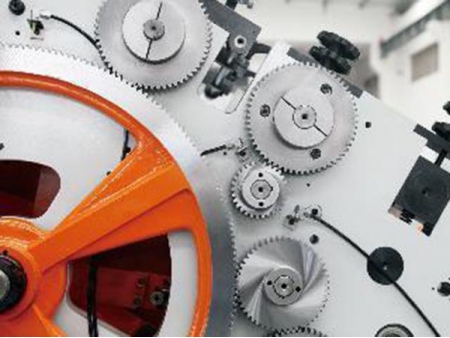

Conducción mecánica

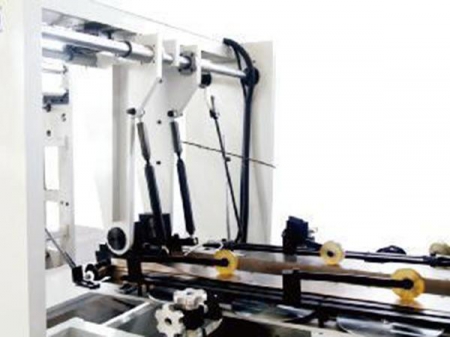

Tambor de formado de fondo con asistente de vacío

1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.
4. Con una placa de perfilado ajustable con motor servo, no hay necesidad de perfiladores individuales. Esto también permite un cambio más rápido entre los diferentes tamaños de las bolsas.
5. El tambor principal con asistencia de vacío permite un mejor control durante la formación del fondo de la bolsa.

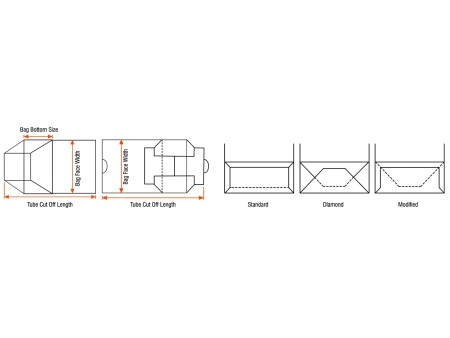

Diagrama esquemático de la bolsa

Información técnica	SBH150	SBH150B	SBH330	SBH330B	SBH330BPro	SBH450B	SBH450C	SBH550T
Ancho del rollo de papel (mm)	280-640	280-640	405-1050	465-1050	505-1050	610-1310	690-1310	630-1510
Diámetro del rollo de papel (mm)	≤1500	≤1500	≤1500	≤1500	≤1500	≤1500	≤1500	≤1500
Diámetro del núcleo del rollo de papel (mm)	Φ76	Φ76	Φ76	Φ76	Φ76	Φ76	Φ76	Φ76
Grosor del papel (gsm)	40-135	40-135	45-150	50-150	50-150	70-150	70-150	80-150
Longitud de corte del tubo (mm)	191-385	191-430	280-540	280-540	280-540	368-762	368-762	360-770
Ancho de la cara de la bolsa (mm)	80-200	80-200	120-330	150-330	150-330	200-450	210-450	230-540
Tamaño inferior de la bolsa (mm)	50-100	45-100	70-150	70-180	90-180	90-205	120-260	80-280
Max. velocidad (bolsas/min)	250	250	230	220	220	150	150	150
Potencia total (kW)	8.75	8.75	16.5	18.9	18.9	17.9	17.9	23.2
Peso de la máquina (kW)	aprox 5600	aprox 6500	aprox 8500	aprox 9000	aprox 9000	aprox 11000	aprox 11000	aprox 13500
Tamaño de la máquina ((L×An×Al)m)	8.6×2.6×1.96	8.6×2.6×1.96	11.5×3.1×1.96	11.5×3.1×1.96	11.5×3.1×1.96	13×3.9×2	13×3.9×2	13×3.9×2.3
Sello inferior de tres tipos	sí	sí	sí	sí	sí	sí (Dos)	sí (Dos)	sí (Uno)
Dispositivo de corte servo del borde	sí	sí	sí	sí	sí	con o sin	con o sin	no
M= Dispositivo de placa servomotorizada	no	no	con o sin	con o sin	con o sin	con o sin	con o sin	no
Tambor de formación inferior con asistencia de vacío	no	no	sí	sí	sí	sí	sí	sí

Modelo: SBH150

Ancho del rollo de papel (mm):295-640

Diámetro del rollo de papel (mm): ≤1200

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):40-135

Largo de corte de tubo (mm):191-385

Ancho de superficie de la bolsa (mm):80-200

Tamaño del fondo de la bolsa (mm):50-100

Velocidad máxima (bolsas/minuto):250

Energía total (kW):8.75

Peso de la máquina (kg): Aproximadamente 5600

Tamaño de la máquina ((L×A×A)m): 8.6×2.6×1.96

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: in

Dispositivo de corte recto y serrado: in

M= Dispositivo de placa motorizada servo: no

Tambor de formado de fondo con asistencia de vacío: no

Modelo: SBH290

Ancho del rollo de papel (mm):395-910

Diámetro del rollo de papel (mm): ≤1200

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):50-150

Largo de corte de tubo (mm):280-530

Ancho de superficie de la bolsa (mm):120-290

Tamaño del fondo de la bolsa (mm):70-150

Velocidad máxima (bolsas/minuto):220

Energía total (kW):10.25

Peso de la máquina (kg): Aproximadamente 8000

Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: in

Dispositivo de corte recto y serrado: in

M= Dispositivo de placa motorizada servo: no

Tambor de formado de fondo con asistencia de vacío: no

Modelo: SBH330

Ancho del rollo de papel (mm):420-1050

Diámetro del rollo de papel (mm): ≤1500

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):50-160

Largo de corte de tubo (mm):280-530

Ancho de superficie de la bolsa (mm):125-330

Tamaño del fondo de la bolsa (mm):70-150

Velocidad máxima (bolsas/minuto):230

Energía total (kW):14.5

Peso de la máquina (kg): Aproximadamente 8500

Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: in

Dispositivo de corte recto y serrado: in

M= Dispositivo de placa motorizada servo: w/o

Tambor de formado de fondo con asistencia de vacío: Sí

Modelo: SBH330B

Ancho del rollo de papel (mm):465-1050

Diámetro del rollo de papel (mm): ≤1500

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):50-160

Largo de corte de tubo (mm):280-530

Ancho de superficie de la bolsa (mm):150-330

Tamaño del fondo de la bolsa (mm):70-180

Velocidad máxima (bolsas/minuto):220

Energía total (kW):14.5

Peso de la máquina (kg): Aproximadamente 9000

Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: in

Dispositivo de corte recto y serrado: in

M= Dispositivo de placa motorizada servo: w/o

Tambor de formado de fondo con asistencia de vacío: Sí

Modelo: SBH450

Ancho del rollo de papel (mm):618-1310

Diámetro del rollo de papel (mm): ≤1500

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):70-160

Largo de corte de tubo (mm):368-762

Ancho de superficie de la bolsa (mm):200-450

Tamaño del fondo de la bolsa (mm):90-180

Velocidad máxima (bolsas/minuto):160

Energía total (kW):18.8

Peso de la máquina (kg): Aproximadamente 11000

Tamaño de la máquina ((L×A×A)m): 13×3.9×2

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: no

Dispositivo de corte recto y serrado: in

M= Dispositivo de placa motorizada servo: w/o

Tambor de formado de fondo con asistencia de vacío: Sí

Modelo: SBH450B

Ancho del rollo de papel (mm):618-1310

Diámetro del rollo de papel (mm): ≤1500

Diámetro del centro del rollo de papel (mm): Φ76

Grosor del papel (gsm):70-160

Largo de corte de tubo (mm):368-762

Ancho de superficie de la bolsa (mm):200-450

Tamaño del fondo de la bolsa (mm):90-205

Velocidad máxima (bolsas/minuto):160

Energía total (kW):18.8

Peso de la máquina (kg): Aproximadamente 11000

Tamaño de la máquina ((L×A×A)m): 13×3.9×2

Sello del fondo de tres tipos: in

Dispositivo de corte de labio servo: no

Dispositivo de corte recto y serrado: in

M= Dispositivo de placa motorizada servo: w/o

Tambor de formado de fondo con asistencia de vacío: Sí

Unidad de opciones	SBH150	SBH150B	SBH330	SBH330B	SBH330BPro	SBH450B	SBH450C	SBH550T
Unidad de corte servo de ventana DC01/DC02	sí	sí	sí	sí	sí	sí	sí	sí
Unidad servo de parchado y laminado de película TM01/TM02	sí	sí	sí	sí	sí	sí	sí	sí
Unidad de aplicación de parche de mango troquelado PAV02C	sí	sí	sí	sí	sí	sí	sí	no
Unidad de dos capas DL01/DL02/DL03	sí	sí	sí	sí	sí	sí	sí	sí
Unidad de impresión flexográfica de 1-4 colores	sí	sí	sí	sí	sí	sí	sí	sí
Unidad de fabricación de mango retorcido	sí	sí	sí	sí	sí	sí	sí	sí
Unidad interna de fabricación de mango plano	no	no	sí	sí	sí	sí	sí	sí
