SBH150B DC01 TM01 Máquina para producción de bolsas de papel con fondo cuadrado, tipo rollo continuo (emparchado de película y corte a molde de ventana)
La máquina para producción de bolsas de papel con fondo cuadrado, tipo rollo continuo, serie SBH está diseñada para producir bolsas de papel de fondo cuadrado a partir de rollos de papel en blanco o con diseños impresos. Se puede completar el pegado lateral, el formado de tubo, el corte de tubo, el pliegue del fondo y la alimentación del producto final en una sola operación, haciendo que este equipo sea ideal para bolsas de alimentos, bolsas para compras y otras bolsas de papel comunes.

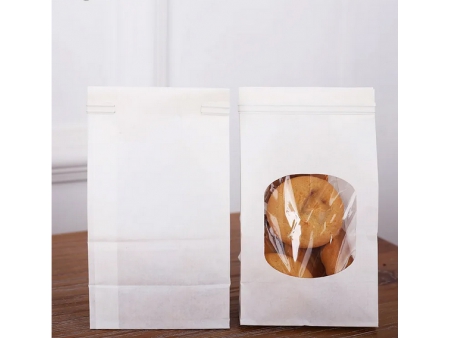

Sunhope es la primera compañía en China en diseñar y producir una unidad de corte por molde servo y unidad de emparchado de ventana servo, que se han agregado a las máquinas SBH150B, ySBH330 para producir bolsas de papel de fondo cuadrado, bolsas con ventanas transparentes, bolsas con ventanas con laminación de película completa y líneas de bolsas de papel de dos capas.

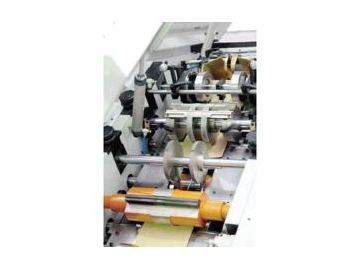

- Parte de producción de la bolsa

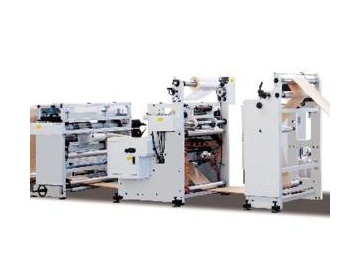

- Unidad de laminación y emparchado de película y corte por molde de ventana servo

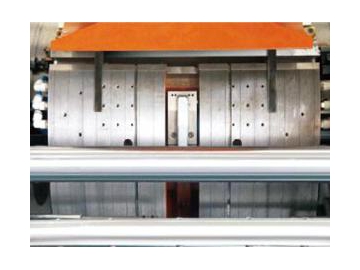

- Tambor de formado de fondo con asistencia de vacío
1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.
4. La alarma de fallas automática, equipada con detector de red de papel, evita daños a la máquina causada por el atascamiento de papel.
5. También está equipada con un sistema de lubricación automático y lubricación cuantitativa con temporizador.

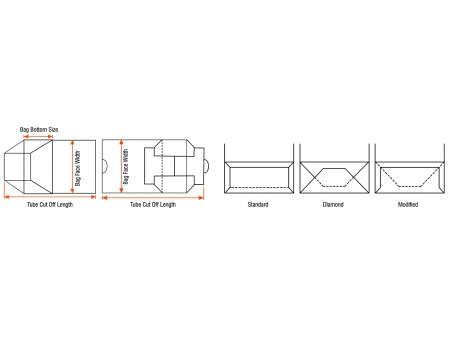

Diagrama esquemático de bolsa
| Información técnica | ||||
| Ancho del rollo de papel (mm) | 280-640 | 280-640 | 405-1050 | 465-1050 |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 |
| Grosor del papel (gsm) | 40-135 | 40-135 | 45-150 | 50-150 |
| Longitud de corte del tubo (mm) | 191-385 | 191-430 | 280-540 | 280-540 |
| Ancho de la cara de la bolsa (mm) | 80-200 | 80-200 | 120-330 | 150-330 |
| Tamaño inferior de la bolsa (mm) | 50-100 | 45-100 | 70-150 | 70-180 |
| Rango de troquelado de ventana (longitud) (mm) | 20-120 | 20-120 | 20-120 | 20-120 |
| Rango de troquelado de ventana (ancho) (mm) | 20-120 | 20-120 | 20-120 | 20-120 |
| Rango de parchado de ventana (longitud) (mm) | 40-210 | 40-210 | 40-210 | 40-210 |
| Rango de parchado de ventana (ancho) (mm) | 25-180 | 25-180 | 25-180 | 25-180 |
| Máx. diámetro de la matriz (mm) | Φ400 | Φ400 | Φ400 | Φ400 |
| Diámetro interior (mm) | Φ75 | Φ75 | Φ75 | Φ75 |
| Ancho de laminado de película (mm) | 40-640 | 40-640 | 40-1000 | 40-1000 |
| Máx. peso de papel de dos capas (gsm) | 135 | 135 | 160 | 160 |
| Max. velocidad (bolsas/min) | 250 | 250 | 230 | 220 |
| Potencia total de la máquina de bolsas (kW) | 8.75 | 8.75 | 14.5 | 14.5 |
| Alimentación DC TM (kW) | 14.8 | 14.8 | 14.8 | 14.8 |
| Peso de la máquina (kW) | aprox 7500 | aprox 7500 | aprox 11000 | aprox 11000 |
| Tamaño de la máquina ((L×An×Al)m) | 11.52×2.6×1.96 | 11.52×2.6×1.96 | 14.5×3.1×1.96 | 15×3.1×1.96 |
| Tres tipos de sello inferior | sí | sí | sí | sí |
| Dispositivo de corte servo del borde | sí | sí | sí | sí |
| Dispositivo de corte dentado y recto | sí | sí | con o sin | con o sin |
Modelo: SBH150 DC01 TM01
Ancho del rollo de papel (mm):295-640
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):40-135
Largo de corte de tubo (mm):191-385
Ancho de superficie de la bolsa (mm):80-200
Tamaño del fondo de la bolsa (mm):50-100
Variedad de corte del molde de la ventana (Largo) (mm):20-120
Variedad de corte del molde de ventana (ancho) (mm):20-120
Variedad de emparchado de ventana (Largo) (mm):40-210
Variedad de emparchado de ventana (ancho) (mm):25-180
Diámetro máximo del molde (mm): Φ400
Diámetro interno (mm): Φ75
Ancho de laminación de la película (mm):40-640
Peso máximo del papel de dos capas (gsm):135
Velocidad máxima (bolsas/minuto):250
Energía total de la máquina para bolsa (kW):8.75
Energía DC TM (kW):14.8
Peso de la máquina (kg): Aproximadamente 7500
Tamaño de la máquina ((L×A×A)m): 11.52×2.6×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH290 DC02 TM02
Ancho del rollo de papel (mm):395-910
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-145
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):120-290
Tamaño del fondo de la bolsa (mm):70-150
Variedad de corte del molde de la ventana (Largo) (mm):20-120
Variedad de corte del molde de ventana (ancho) (mm):20-120
Variedad de emparchado de ventana (Largo) (mm):40-210
Variedad de emparchado de ventana (ancho) (mm):25-180
Diámetro máximo del molde (mm): Φ400
Diámetro interno (mm): Φ75
Ancho de laminación de la película (mm):40-920
Peso máximo del papel de dos capas (gsm):160
Velocidad máxima (bolsas/minuto):220
Energía total de la máquina para bolsa (kW):10.25
Energía DC TM (kW):14.8
Peso de la máquina (kg): Aproximadamente 10000
Tamaño de la máquina ((L×A×A)m): 14.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH330 DC02 TM02
Ancho del rollo de papel (mm):420-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):125-330
Tamaño del fondo de la bolsa (mm):70-150
Variedad de corte del molde de la ventana (Largo) (mm):20-120
Variedad de corte del molde de ventana (ancho) (mm):20-120
Variedad de emparchado de ventana (Largo) (mm):40-210
Variedad de emparchado de ventana (ancho) (mm):25-180
Diámetro máximo del molde (mm): Φ400
Diámetro interno (mm): Φ75
Ancho de laminación de la película (mm):40-1000
Peso máximo del papel de dos capas (gsm):160
Velocidad máxima (bolsas/minuto):230
Energía total de la máquina para bolsa (kW):14.5
Energía DC TM (kW):14.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 14.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH330B DC02 TM02
Ancho del rollo de papel (mm):465-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):150-330
Tamaño del fondo de la bolsa (mm):70-180
Variedad de corte del molde de la ventana (Largo) (mm):20-120
Variedad de corte del molde de ventana (ancho) (mm):20-120
Variedad de emparchado de ventana (Largo) (mm):40-210
Variedad de emparchado de ventana (ancho) (mm):25-180
Diámetro máximo del molde (mm): Φ400
Diámetro interno (mm): Φ75
Ancho de laminación de la película (mm):40-1000
Peso máximo del papel de dos capas (gsm):160
Velocidad máxima (bolsas/minuto):220
Energía total de la máquina para bolsa (kW):14.5
Energía DC TM (kW):14.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 15×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
