Máquina para fabricar bolsas de papel con fondo cuadrado, tipo rollo continuo, SBH290
Este producto ha sido descontinuado y retirado de nuestro inventario.
La máquina para producción de bolsas SOS serie SBH está diseñada para fabricar bolsas de papel de fondo cuadrado a partir de rollos de papel en blanco o con diseños impresos. Se puede completar el pegado lateral, el formado de tubo, corte, pliegue de fondo, pegado de fondo y alimentación de producto final en una sola operación de la máquina, haciéndola ideal para producción de bolsas de papel que pueden utilizarse en almacenamiento de alimentos, bolsas de compras y otras bolsas de papel de uso frecuente. La máquina utiliza tecnología de producción de maquinarias alemana e ideas, incluyendo un movimiento de alta velocidad del sistema de control central (CPU), pantalla táctil y sistema de control de motor servo para el largo de la bolsa para producir bolsas con diferentes especificaciones. La máquina SBH290 puede tener una unidad de emparchado servo o una unidad de ventana abierta servo adjunta para poder agregar una ventana transparente a la bolsa de papel, así ofreciéndole más valor al cliente.

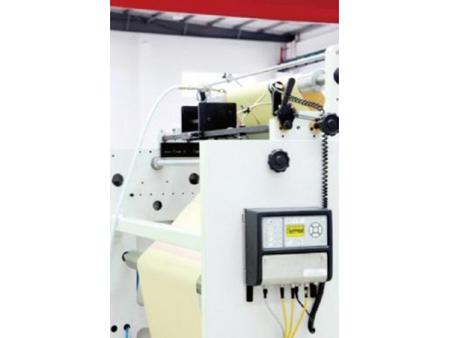

- Sistema adhesivo de pegamento frío VALCO de Estados Unidos

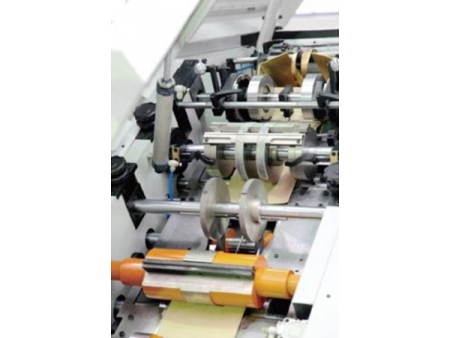

- Parte de producción de la bolsa

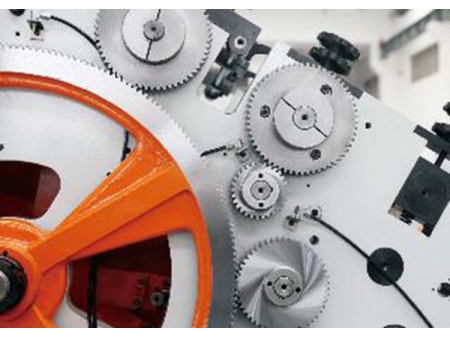

- Conducción mecánica
1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.
4. El sellado lateral y ajuste del volumen de pegamento con velocidad mecánica automática ahorra pegamento.
5. La alarma de falla automática, equipada con el detector de red de papel, evita los daños a la máquina causados por el atascamiento de papel.

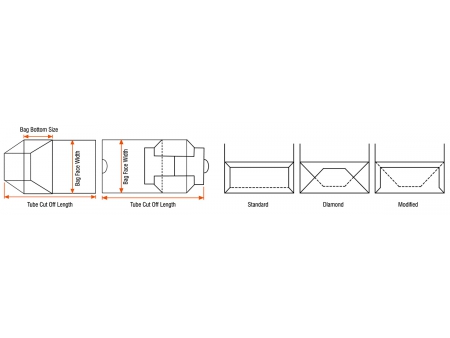

Diagrama esquemático de la bolsa
| Información técnica | SBH150 | SBH290 | SBH330 | SBH330B | SBH450 | SBH450B | |
| Ancho del rollo de papel (mm) | 295-640 | 395-910 | 420-1050 | 465-1050 | 618-1310 | 618-1310 | |
| Diámetro del rollo de papel (mm) | ≤1200 | ≤1200 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | |
| Diámetro del centro del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | |
| Grosor del papel (gsm) | 40-135 | 50-150 | 50-160 | 50-160 | 70-160 | 70-160 | |
| Largo de corte de tubo (mm) | 191-385 | 280-530 | 280-530 | 280-530 | 368-762 | 368-762 | |
| Ancho de superficie de la bolsa (mm) | 80-200 | 120-290 | 125-330 | 150-330 | 200-450 | 200-450 | |
| Tamaño del fondo de la bolsa (mm) | 50-100 | 70-150 | 70-150 | 70-180 | 90-180 | 90-205 | |
| Velocidad máxima (bolsas/minuto) | 250 | 220 | 230 | 220 | 160 | 160 | |
| Energía total (kW) | 8.75 | 10.25 | 14.5 | 14.5 | 18.8 | 18.8 | |
| Peso de la máquina (kg) | Aproximadamente 5600 | Aproximadamente 8000 | Aproximadamente 8500 | Aproximadamente 9000 | Aproximadamente 11000 | Aproximadamente 11000 | |
| Tamaño de la máquina ((L×A×A)m) | 8.6×2.6×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 13×3.9×2 | 13×3.9×2 | |
| Sello del fondo de tres tipos | in | in | in | in | in | in | |
| Dispositivo de corte de labio servo | in | in | in | in | no | no | |
| Dispositivo de corte recto y serrado | in | in | in | in | in | in | |
| M= Dispositivo de placa motorizada servo | no | no | w/o | w/o | w/o | w/o | |
| Tambor de formado de fondo con asistencia de vacío | no | no | Sí | Sí | Sí | Sí | |
Modelo: SBH150
Ancho del rollo de papel (mm):295-640
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):40-135
Largo de corte de tubo (mm):191-385
Ancho de superficie de la bolsa (mm):80-200
Tamaño del fondo de la bolsa (mm):50-100
Velocidad máxima (bolsas/minuto):250
Energía total (kW):8.75
Peso de la máquina (kg): Aproximadamente 5600
Tamaño de la máquina ((L×A×A)m): 8.6×2.6×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: no
Tambor de formado de fondo con asistencia de vacío: no
Modelo: SBH290
Ancho del rollo de papel (mm):395-910
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-150
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):120-290
Tamaño del fondo de la bolsa (mm):70-150
Velocidad máxima (bolsas/minuto):220
Energía total (kW):10.25
Peso de la máquina (kg): Aproximadamente 8000
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: no
Tambor de formado de fondo con asistencia de vacío: no
Modelo: SBH330
Ancho del rollo de papel (mm):420-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):125-330
Tamaño del fondo de la bolsa (mm):70-150
Velocidad máxima (bolsas/minuto):230
Energía total (kW):14.5
Peso de la máquina (kg): Aproximadamente 8500
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Modelo: SBH330B
Ancho del rollo de papel (mm):465-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):150-330
Tamaño del fondo de la bolsa (mm):70-180
Velocidad máxima (bolsas/minuto):220
Energía total (kW):14.5
Peso de la máquina (kg): Aproximadamente 9000
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Modelo: SBH450
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-180
Velocidad máxima (bolsas/minuto):160
Energía total (kW):18.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 13×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Modelo: SBH450B
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-205
Velocidad máxima (bolsas/minuto):160
Energía total (kW):18.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 13×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
| Unidades opcionales | SBH150 | SBH290 | SBH330 | SBH330B | SBH450 | SBH450B |
| Unidad de corte de ventana servo DC01/DC02 | Sí | Sí | Sí | Sí | Sí | Sí |
| Unidad de laminación y emparchado de película servo TM01/TM02 | Sí | Sí | Sí | Sí | Sí | Sí |
| Unidad de aplicación de parche con manija y corte a molde PAV02 | Sí | Sí | Sí | Sí | Sí | Sí |
| Unidad de dos capas DL01/DL02/DL03 | Sí | Sí | Sí | Sí | Sí | Sí |
| Unidad de impresión flexográfica de 1-4 colores | Sí | Sí | Sí | Sí | Sí | Sí |
| Unidad para manija enrollada | no | no | Sí | Sí | Sí | Sí |
| Unidad para manija chata | no | no | Sí | Sí | Sí | Sí |
