Soldadora de Alta Frecuencia Fabricante

Soldadora de Alta Frecuencia

Solicite un presupuesto

Nosotros: http://pipemakingmachines.es/2019/6-3-high-friquency-welder.html

Las soldadoras de alta frecuencia son por lo general utilizadas para la fabricación de tubos de acero soldados, tubos y cuadrados estructurales, y tubos rectangulares. Las soldadoras de alta frecuencia se instalan en la máquina para fabricar tubos y se utilizan para soldar los bordes abiertos del tubo luego de que hayan sido conformados de un fleje plano en la máquina para fabricar tubos.

La soldadura es de manera continua hasta cientos de pies cada minute, y utiliza ondas de sonido de alta frecuencia (energía térmica). Estas ondas de sonido de alta frecuencia se concentran en los bordes abiertos de los tubos conformados hasta que el tubo esté al rojo vivo y luego los bordes se unen por medio de series de rollos para así formar una unión soldada.

Composición

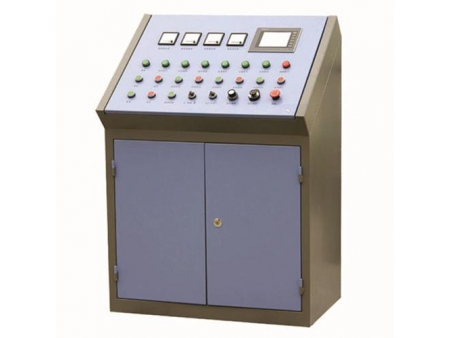

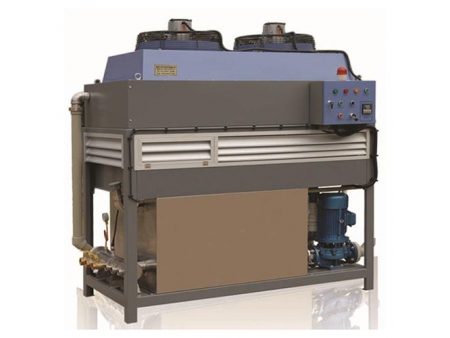

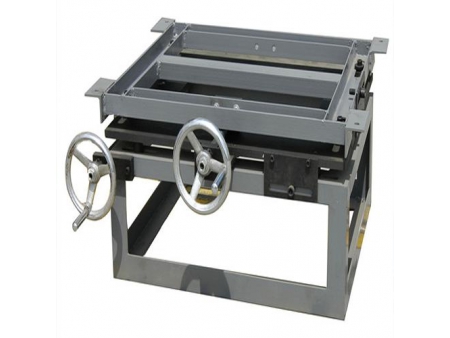

La soldadora de alta frecuencia consta de un gabinete de rectificación, inversor, gabinete de salida, conector de fibra óptica, Sistema de refrigeración por agua en circuito cerrado, operador central, y dispositivos de ajustes mecánicos.

Características

La soldadora está diseñada con un circuíto electrico simple, y es fácil de instalar. Es fácil de mantener y cuenta con protección integral.
Produce poco ruido y baja contaminación a red eléctrica.
La soldadora es fácil de operar, sin presión alta.
La soldadora tiene una eficiencia de trabajo máxima de más de 85%, por lo tanto se ahorra energía y se necesita de menos agua para el sistema de refrigeración.
Sumamente fiable y de operación estable.
No necesita de mantenimiento complejo, los usuarios pueden llevar a cabo el mantenimiento de las máquinas por su cuenta.
Gracias al equipamiento necesario, la soldadora se puede usar con la potencia nominal.
El dispositivo de control es universal y no necesitas de configuración adicional.

Índice de diseños principals de las soldadoras de alta frecuencia

Potencia de Salida	Corriente Continua	Modelo	Voltaje Nominal	Corriente Nominal	Rango de Frecuencia	Funcionamiento	Rango de Aplicación
60kW	80kW	GGP60-0.5-HC	450V	180A	450~500kHz	Continuo	Tubo redondo: φ8~φ20mm Espesor: 0.4~0. 7mm
100kW	120kW	GGP100-0.45-HC	450V	270A	400~450kHz	Continuo	Tubo redondo: φ16~φ45mm Espesor: 0.6~1.5mm
150kW	180kW	GGP150-0.4-HC	450V	400A	350~400kHz	Continuo	Tubo redondo: φ20~φ50mm Espesor: 0.8~2.0mm
200kW	240kW	GGP200-0.35-HC	450V	530A	300~350kHz	Continuo	Tubo redondo: φ45~φ76mm Espesor: 1.5~3.25mm
250kW	300kW	GGP250-0.35-HC	450V	670A	300~350kHz	Continuo	Tubo redondo: φ45~φ89mm Espesor: 1.5~4.0mm
300kW	360kW	GGP300-0.35-HC	450V	800A	300~350kHz	Continuo	Tubo redondo: φ50~φ114mm Tubo cuadrado: under 200×200mm Espesor: 2.5~4.0mm
400kW	480kW	GGP400-0.3-HC	450V	1070A	200~300kHz	Continuo	Tubo redondo: φ114~φ165mm Tubo cuadrado: under 200×200mm Espesor: 4.0~8.0mm
500kW	600kW	GGP500-0.3-HC	450V	1330A	200~300kHz	Continuo	Tubo redondo: φ165~φ219mm Tubo cuadrado: 200×200mm~300×300mm Espesor: 4.0~10.0mm
600kW	720kW	GGP600-0.3-HC	450V	1600A	200~300kHz	Continuo	Tubo redondo: φ219~φ273mm Tubo cuadrado: 200×200mm~300×300mm Espesor: 6.0~12.0mm
700kW	840kW	GGP700-0.25-HC	450V	1870A	150~250kHz	Continuo	Tubo redondo: φ219~φ325mm Tubo cuadrado: 300×300mm~400×400mm Espesor: 6.0~12.0mm
800kW	960kW	GGP800-0.25-HC	450V	2130A	150~250kHz	Continuo	Tubo redondo: φ273~φ406mm Tubo cuadrado: 300×300mm~400×400mm Espesor: 6.0~14.0mm
1000kW	1200kW	GGP1000-0.25-HC	450V	2670A	150~250kHz	Continuo	Tubo redondo: φ355~φ508mm Tubo cuadrado: 300×300mm~500×500m Espesor: 4.0~16.0mm
1200kW	1440kW	GGP1200-0.25-HC	450V	3200A	150~250kHz	Continuo	Tubo redondo: φ325~φ610mm Tubo cuadrado: 300×300mm~500×500mm Espesor: 4.0~20.0mm
