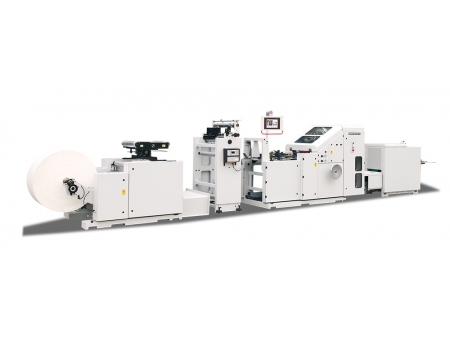

Máquina para hacer bolsas de papel con fondo cuadrado, tipo rollo continuo, SBH330B DL02
Nuestra máquina para hacer bolsas de papel con fondo cuadrado, tipo rollo continuo serie SBH150B/330/450B añade una unidad de dos pliegues de conducción servo DL01/02/03 en línea para poder producir bolsas de papel con laminación de película completa interna o bolsas de papel con dos pliegues. Se utiliza ampliamente para la producción de bolsas de harina y presenta un potencial en el mercado para el cliente, así como también un valor de ventas mejorado del producto terminado.

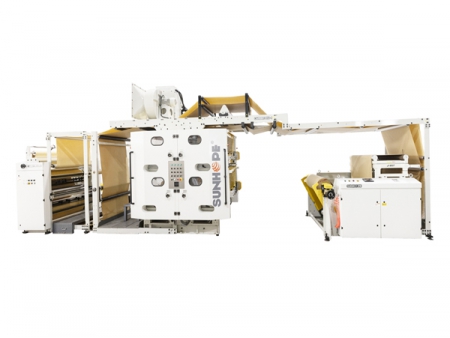

- Unidad de dos pliegues
1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Dos secciones de soporte de riel están equipadas con un sistema de tensión RE italiano y sistema de guía WEB BST alemán para poder reducir los desechos y mejorar la eficiencia.
4. La bolsa para hacer bolsas de papel de dos pliegues puede producir corte transversal en el fondo.

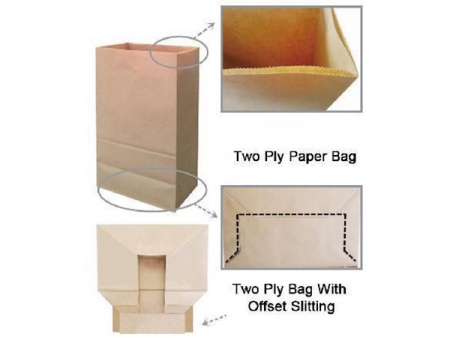

5. Las bolsas con dos pliegues tienen pegado total o parcial entre los pliegues.

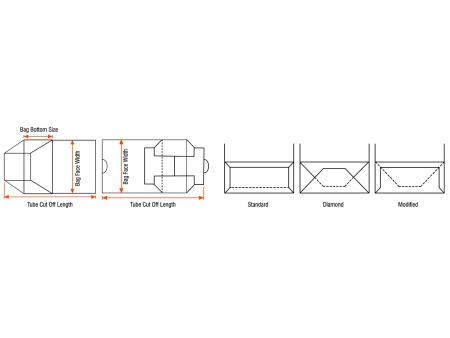

Diagrama esquemático de la bolsa
| Información técnica | ||||||
| Ancho del rollo de papel (mm) | 280-640 | 280-640 | 405-1050 | 465-1050 | 610-1310 | 690-1310 |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Grosor del papel (gsm) | 40-135 | 40-135 | 45-150 | 50-150 | 70-150 | 70-150 |
| Longitud de corte del tubo (mm) | 191-385 | 191-430 | 280-540 | 280-540 | 368-762 | 368-762 |
| Ancho de la cara de la bolsa (mm) | 80-200 | 80-200 | 120-330 | 150-330 | 200-450 | 210-450 |
| Tamaño inferior de la bolsa (mm) | 50-100 | 45-100 | 70-150 | 70-180 | 90-205 | 120-260 |
| Max. velocidad (bolsas/min) | 250 | 250 | 230 | 220 | 160 | 160 |
| Potencia total (kW) | 15.75 | 15.25 | 21.5 | 21.5 | 25.8 | 25.8 |
| Peso de la máquina (kW) | aprox 8600 | aprox 8600 | aprox 11500 | aprox 12000 | aprox 14000 | aprox 14000 |
| Tamaño de la máquina ((L×An×Al)m) | 14.6×2.6×1.96 | 14.6×2.6×1.96 | 17.5×3.1×1.96 | 17.5×3.1×1.96 | 19×3.9×2 | 19×3.9×2 |
| Tres tipos de sello inferior | sí | sí | sí | sí | sí (Dos) | sí (Dos) |
| Dispositivo de corte servo del borde | Sí | Sí | Sí | Sí | no | no |
Modelo: SBH150 DL02
Ancho del rollo de papel (mm):295-640
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):40-135
Largo de corte de tubo (mm):191-385
Ancho de superficie de la bolsa (mm):80-200
Tamaño del fondo de la bolsa (mm):50-100
Velocidad máxima (bolsas/minuto):250
Energía total (kW):15.75
Peso de la máquina (kg): Aproximadamente 8600
Tamaño de la máquina ((L×A×A)m): 14.6×2.6×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH290 DL02
Ancho del rollo de papel (mm):395-910
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-150
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):120-290
Tamaño del fondo de la bolsa (mm):70-150
Velocidad máxima (bolsas/minuto):220
Energía total (kW):17.25
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 17.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH330 DL02
Ancho del rollo de papel (mm):420-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):125-330
Tamaño del fondo de la bolsa (mm):70-150
Velocidad máxima (bolsas/minuto):230
Energía total (kW):21.5
Peso de la máquina (kg): Aproximadamente 11500
Tamaño de la máquina ((L×A×A)m): 17.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH330B DL02
Ancho del rollo de papel (mm):465-1050
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):150-330
Tamaño del fondo de la bolsa (mm):70-180
Velocidad máxima (bolsas/minuto):220
Energía total (kW):21.5
Peso de la máquina (kg): Aproximadamente 12000
Tamaño de la máquina ((L×A×A)m): 17.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH450 DL02
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-180
Velocidad máxima (bolsas/minuto):160
Energía total (kW):25.8
Peso de la máquina (kg): Aproximadamente 14000
Tamaño de la máquina ((L×A×A)m): 19×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
Modelo: SBH450B DL02
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1500
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-205
Velocidad máxima (bolsas/minuto):160
Energía total (kW):25.8
Peso de la máquina (kg): Aproximadamente 14000
Tamaño de la máquina ((L×A×A)m): 19×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
