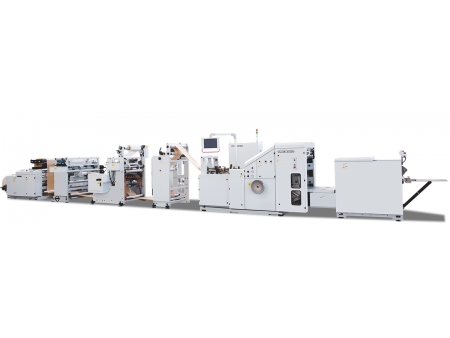

Máquina para producción de bolsas de papel con fondo cuadrado, tipo rollo continuo, serie SBH150B
La Máquina para producción de bolsas de papel con fondo cuadrado, tipo rollo continuo, serie SBH150B está diseñada para producir bolsas de papel con fondo cuadrado a partir de un rollo de papel en blanco o papel impreso. Se completa el pegado lateral, formación de tubos, corte de tubos, plegado de fondo, pegado de fondo, formación de fondo y alimentación de producto final en una sola operación, haciendo que esta máquina sea ideal para la producción de bolsas de papel de 40gsm a 50gms. También es un equipo ideal para la producción de bolsas de papel para alimentos, bolsas de compras y otras bolsas de papel de uso frecuente. La máquina utiliza una tecnología de producción de maquinarias alemanas e ideas, incluyendo un movimiento de alta velocidad del sistema de control central (CPU), visualización con pantalla táctil y sistema servo para ajustar el largo de la bolsa, todo para poder producir bolsas de diferentes especificaciones. Los clientes pueden solicitar que se agregue una unidad de emparchado de película y corte de molde tipo ventana servo, unidad de dos capas y 1-4 unidad de color de impresión a la máquina de producción tipo rollo continuo SBH150B para poder producir bolsas con ventanas transparentes, bolsas con dos capas y bolsas con impresión en línea, ofreciendo a los clientes la posibilidad de obtener más valor y beneficios a cambio de su inversión.

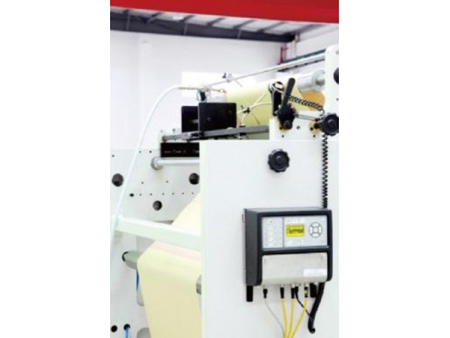

- Sistema adhesivo de pegamento frío NORDSON de Estados Unidos

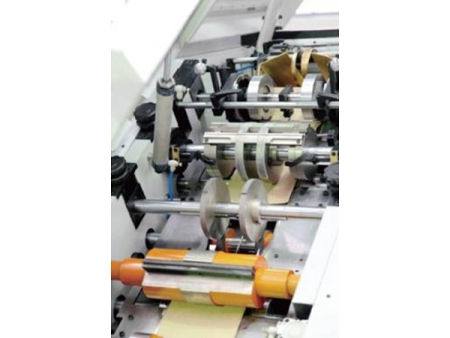

- Pieza de producción de bolsa

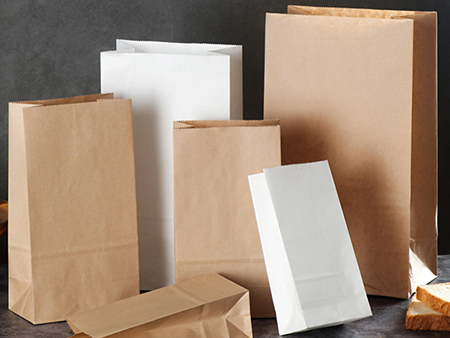

- Pieza de producción de bolsa
1. La máquina para producción de bolsas de papel con fondo cuadrado tipo rollo continuo está equipada con un sistema servo Mitsubishi de Japón y fotocélula SICK para la corrección, por lo que los usuarios pueden rastrear con precisión el material impreso y minimizar los ajustes y los tiempos de pre-establecimiento.
2. Está equipado con un sistema de control eléctrico Mitsubishi y controlador de movimientos Mitsubishi (CPU). Esto logra una integración de fibra óptica para poder lograr una alta velocidad y alta precisión, control de movimientos y prueba de flujo de producción. Con una pantalla táctil, las funciones de operación son claras y presentan una gran interface de máquina-operador.
3. Equipada con un sistema de tensión y sistema de corrección WEB automático, esta máquina para producción de bolsas de papel puede reducir los desechos y mejorar la eficiencia.
4. La alarma de fallas automática, equipada con detector de red de papel, evita daños a la máquina causada por el atascamiento de papel.
5. También está equipada con un sistema de lubricación automático y lubricación cuantitativa con temporizador.

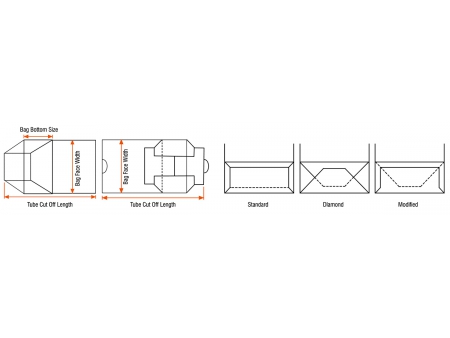

Diagrama esquemático de la bolsa
| Información técnica | |||||||
| Ancho del rollo de papel (mm) | 280-640 | 280-640 | 405-1050 | 465-1050 | 505-1050 | 610-1310 | 690-1310 |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Grosor del papel (gsm) | 40-135 | 40-135 | 45-150 | 50-150 | 50-150 | 70-150 | 70-150 |
| Longitud de corte del tubo (mm) | 191-385 | 191-430 | 280-540 | 280-540 | 280-540 | 368-762 | 368-762 |
| Ancho de la cara de la bolsa (mm) | 80-200 | 80-200 | 120-330 | 150-330 | 150-330 | 200-450 | 210-450 |
| Tamaño inferior de la bolsa (mm) | 50-100 | 45-100 | 70-150 | 70-180 | 90-180 | 90-205 | 120-260 |
| Max. velocidad (bolsas/min) | 250 | 250 | 230 | 220 | 220 | 150 | 150 |
| Potencia total (kW) | 8.75 | 8.75 | 16.5 | 18.9 | 18.9 | 17.9 | 17.9 |
| Peso de la máquina (kW) | aprox 5600 | aprox 6500 | aprox 8500 | aprox 9000 | aprox 9000 | aprox 11000 | aprox 11000 |
| Tamaño de la máquina ((L×An×Al)m) | 8.6×2.6×1.96 | 8.6×2.6×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 11.5×3.1×1.96 | 13×3.9×2 | 13×3.9×2 |
| Tres tipos de sello inferior | sí | sí | sí | sí | sí | sí (Dos) | sí (Dos) |
| Dispositivo de corte servo del borde | sí | sí | sí | sí | sí | con o sin | con o sin |
| M= Dispositivo de placa servomotorizada | no | no | con o sin | con o sin | con o sin | con o sin | con o sin |
| Tambor de formación inferior con asistencia de vacío | no | no | sí | sí | sí | sí | sí |
| Unidad de opciones | |||||||
| Unidad de corte servo de ventana DC01/DC02 | sí | sí | sí | sí | sí | sí | sí |
| Unidad servo de parchado y laminado de película TM01/TM02 | sí | sí | sí | sí | sí | sí | sí |
| Unidad de aplicación de parche de mango troquelado PAV02C | sí | sí | sí | sí | sí | sí | sí |
| Unidad de dos capas DL01/DL02/DL03 | sí | sí | sí | sí | sí | sí | sí |
| Unidad de impresión flexográfica de 1-4 colores | sí | sí | sí | sí | sí | sí | sí |
| Unidad de fabricación de mango retorcido | sí | sí | sí | sí | sí | sí | sí |
| Unidad interna de fabricación de mango plano | no | no | sí | sí | sí | sí | sí |
Modelo: SBH150
Ancho del rollo de papel (mm):295-640
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):40-135
Largo de corte de tubo (mm):191-385
Ancho de superficie de la bolsa (mm):80-200
Tamaño del fondo de la bolsa (mm):50-100
Velocidad máxima (bolsas/minuto):250
Energía total (kW):8.75
Peso de la máquina (kg): Aproximadamente 5600
Tamaño de la máquina ((L×A×A)m): 8.6×2.6×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: no
Tambor de formado de fondo con asistencia de vacío: no
Modelo: SBH290
Ancho del rollo de papel (mm):395-910
Diámetro del rollo de papel (mm): ≤1200
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):120-290
Tamaño del fondo de la bolsa (mm):70-160
Velocidad máxima (bolsas/minuto):220
Energía total (kW):10.25
Peso de la máquina (kg): Aproximadamente 8000
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: no
Tambor de formado de fondo con asistencia de vacío: no
Modelo: SBH330
Ancho del rollo de papel (mm):420-1050
Diámetro del rollo de papel (mm): ≤1600
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):125-330
Tamaño del fondo de la bolsa (mm):70-160
Velocidad máxima (bolsas/minuto):230
Energía total (kW):14.5
Peso de la máquina (kg): Aproximadamente 8500
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Modelo: SBH330B
Ancho del rollo de papel (mm):465-1050
Diámetro del rollo de papel (mm): ≤1600
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):50-160
Largo de corte de tubo (mm):280-530
Ancho de superficie de la bolsa (mm):160-330
Tamaño del fondo de la bolsa (mm):70-180
Velocidad máxima (bolsas/minuto):220
Energía total (kW):14.5
Peso de la máquina (kg): Aproximadamente 9000
Tamaño de la máquina ((L×A×A)m): 11.5×3.1×1.96
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: in
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Modelo: SBH450
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1600
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-180
Velocidad máxima (bolsas/minuto):160
Energía total (kW):18.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 13×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
Modelo: SBH450B
Ancho del rollo de papel (mm):618-1310
Diámetro del rollo de papel (mm): ≤1600
Diámetro del centro del rollo de papel (mm): Φ76
Grosor del papel (gsm):70-160
Largo de corte de tubo (mm):368-762
Ancho de superficie de la bolsa (mm):200-450
Tamaño del fondo de la bolsa (mm):90-205
Velocidad máxima (bolsas/minuto):160
Energía total (kW):18.8
Peso de la máquina (kg): Aproximadamente 11000
Tamaño de la máquina ((L×A×A)m): 13×3.9×2
Sello del fondo de tres tipos: in
Dispositivo de corte de labio servo: no
Dispositivo de corte recto y serrado: in
M= Dispositivo de placa motorizada servo: w/o
Tambor de formado de fondo con asistencia de vacío: Sí
