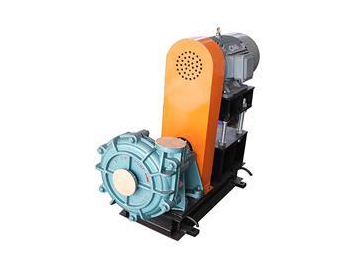

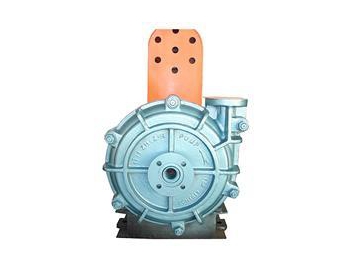

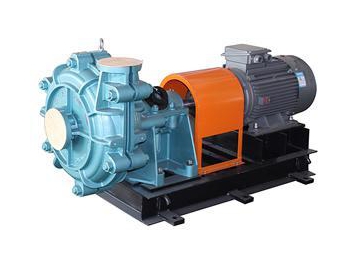

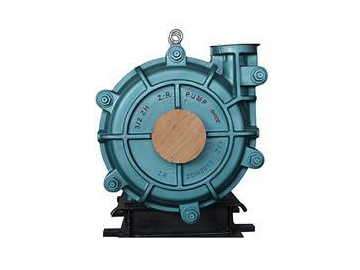

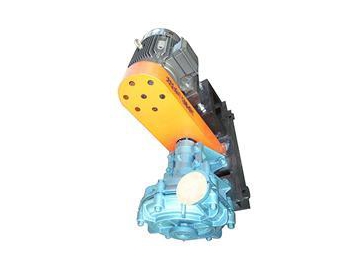

Nuestras bombas de la serie ZH son bombas centrífugas de lodo de tipo horizontal, una sola etapa, succión simple, voladizo y doble carcasa, apropiadas para transportar lodos fuertemente abrasivos; por lo que se pueden aplicar en condiciones de trabajao de bajo flujo y alta concentración, especialmente en tareas de bombeo de cabezal hidráulico elevado, donde las bombas generales de una sola etapa son ineficaces. Se usan frecuentemente en las industrias química, minera, metalúrgica, de energía eléctrica, fabricación de papel, materiales de construcción, entre otras.

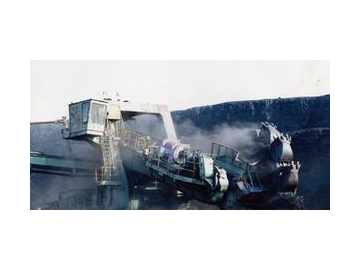

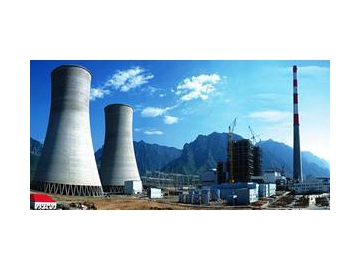

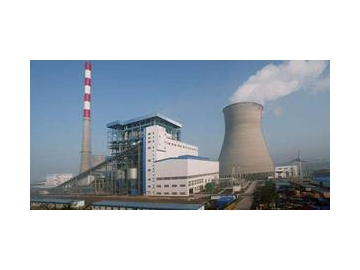

Aplicación
Parámetros
Calibre (pulgadas) 1"-6"
Flujo máximo 1152m³/h
Elevación máxima 98m
Velocidad de rotacion 450-2200r/min
Potencia 30-1200kw
Tabla de rendimiento del agua
Modelo Potencia máxima KW Material Rendimiento del agua
Revestimiento del cojinete Impulsor Flujo Q Elevación H Velocidad de rotacion n Eficiencia Eff Margen NPSH
(m³/h) (l/s) (m) (r/min) η% (m)
1.5/1C-ZH 30 M M 16.2-34.2 4.5-9.5 25-92 1400-2200 20 2-5.5
3/2D-ZH 60 M M 68.4-136.8 19-38 25-87 850-1400 47 3-7.5
4/3E-ZH 120 M M 126-252 35-70 12-97 600-1400 50 2-5
6/4F-ZH 560 M M 324-720 90-200 30-98 600-1000 64 3-8
8/6T-ZH 1200 M M 576-1152 160-320 32-95 450-725 65 6-10

Entre ellos
Para los lodos de alta densidad y altamente abrasivos, el rango de flujo es 4de 0 ~ 80%
Para los lodos de mediana densidad o medios abrasivos, el rango de flujo es de 40 ~ 100%
Para los lodos de baja densidad y baja abrasión, el rango de flujo es de 40 ~ 120%
Para más detalles, puedes consultar la tabla de rendimiento del agua en la parte inferior.

Características estructurales
1. El diámetro amplio y el voladizo corto aseguran la rigidez del eje, por eso las bombas pueden emplearse en condiciones difíciles y que requieren de una alta potencia de bombeo.

2. La camisa del eje de acero inoxidable endurecido y el eje son favorecidos por el espacio de acople, y en ambos extremos se montan juntas tóricas para proteger al eje del desgaste y del óxido.

3. Las cubiertas delanteras y traseras del impulsor tienen paletas auxiliares que reducen el reflujo y la presión de sellado. Además, el rodete utiliza una corredera amplia, cuchillas cóncavas y otros métodos para mejorar la capacidad de transporte y antiabrasión y así prolongar la vida útil.

4. El cuerpo y la cubierta de la bomba son hierro dúctil reforzado con nervaduras para asegurar su capacidad de resistencia a las altas presiones.

5. Las piezas de paso de flujo se fabrican con aleaciones de alto contenido de cromo o caucho de diferente rendimiento, lo que las hace resistentes al desgaste, la corrosión, el impacto y la erosión. Las piezas metálicas y las piezas de caucho de paso de flujo se pueden intercambiar o combinar para adaptarse a las diversas condiciones de trabajo.

6. En cuanto al sello del eje, suministramos el empaque de sellado, la junta del rodete auxiliar, el sello mecánico y otros tipos de sello para cumplir con las necesidades de sellado en diferentes condiciones.

7. La posición de salida de la bomba se efectúa en ocho ángulos diferentes (con un intervalo de 45 °) de acuerdo con los diferentes requerimientos de instalación.

8. Los cojinetes se pueden lubricar con aceite o grasa. El aceite de lubricación puede reducir efectivamente la temperatura de operación, para así evitar avería causada por la alta temperatura del cojinete; en tanto que la grasa de lubricación favorece la operación simple y fiable, así como la instalación, el ajuste y el mantenimiento.

Esbozo del diseño

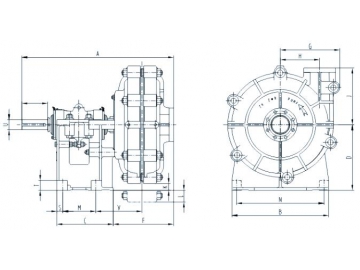

Dimensiones del esbozo
Modelo de bomba A B C D U E F G H J K L M N S T V Brida de succión Brida de descarga Agujero de anclaje Peso(Kg)
O.D I.D HOLES P.C.D 0.D I.D HOLES P.C.D
1.5/1C-ZH 759 406 311 254 42 121 306 270 194 254 / 11 175 356 32 48 252 152 38 4-ø17 114 152 25 4-ø17 114 4-ø19 318
3/2D-ZH 986 492 364 330 65 164 389 384 254 368 / 51 213 432 38 64 298 216 76 8-ø19 178 203 51 4-ø19 165 4-ø22 750
4/3E-ZH 1240 622 448 457 80 222 492 492 330 432 2 / 257 546 54 76 381 254 102 8-ø19 210 254 76 8-ø19 210 4-ø29 1250
6/4F-ZH 1556 857 635 610 100 279 584 616 413 546 26 / 349 762 95 98 470 337 152 8-ø22 292 305 102 8-ø22 260 4-ø35 2531
8/6T-ZH 2275 1150 1040 650 150 350 852 835 584 813 / 160 880 900 80 125 538 432 203 8-ø29 375 432 152 8-ø29 375 4-ø48 6586
6S-ZH 1700 920 780 450 120 280 622 625 415 615 / 155 640 760 70 90 382 380 152 8-ø27 320 420 150 8-ø27 360 4-ø35 3450

Todas las dimensiones están en milímetros (mm)
