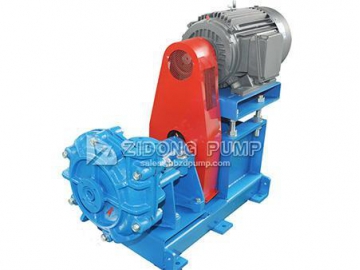

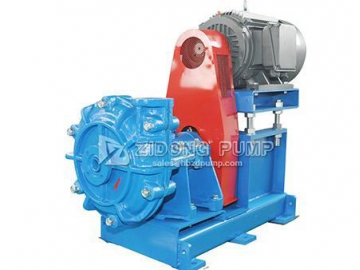

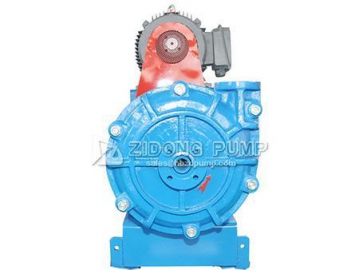

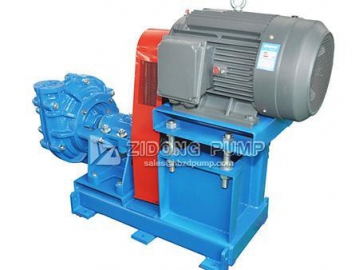

Bomba centrífuga horizontal Serie ZHH
- Diameter: DN25(1")-DN150mm(6")
- Rango de flujo: 16-1150 m3 / hr
- Altura de bombeo: 25-118m
- Velocidad: 450-2200r / min
- Potencia del motor: 30-1200KW
- Temperatura operativa: ≤80 ℃
- Estructura: bomba de una etapa, succión única, con soporte en voladizo, centrífuga.
Las bombas centrífugas horizontales de la serie ZHH cuenta con nervaduras en la superficie de la carcasa de la bomba para adaptarse a la alta presión. Al tener un cabezal más alto, puede usarse en transportes de larga distancia, y son conocidas como bombas de lodo de cabezal alto. En comparación con las bombas de la serie ZH, la serie ZHH tiene furgones más delgados, lo que aumenta la eficiencia en el transporte. Las bombas de esta serie también juegan un rol importante en el transporte de materiales de baja concentración.

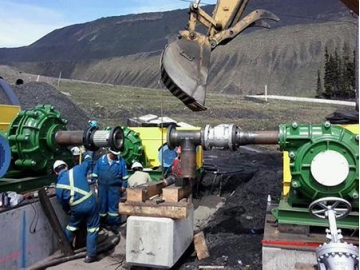

Las bombas de lodo se usan principalmente en las plantas de procesado de minerales, plantas de preparación de carbón, fábricas metalúrgicas y plantas termoeléctricas para el transporte de materiales pesados tales como arcilla y arena, arenas aceitosas, residuos minerales, cenizas, cemento y más. También puede usarse en la industria química para transportar líquidos corrosivos.
Estas bombas son ideales para el transporte de líquidos con partículas finas sin ángulos agudos, o ácido débil, base débil o lodo corrosivo similar, como los residuos minerales, cenizas, pasta de cemento, gravilla, etc.

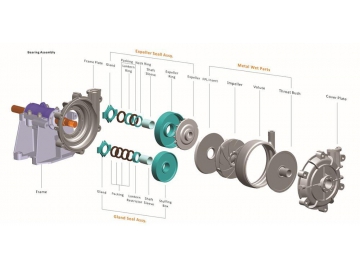

Estructura- El gran diámetro del eje acoplado con un voladizo más corto aumenta la vida útil de la bomba y la confiabilidad de la misma bajo condiciones operativas duras.
- Las placas de cobertura frontales y traseras están equipadas con furgones traseros para reducir el reflujo.
- El ensamblado de rodamientos es portátil, lo que permite ajustar la distancia entre el impulsor y la inserción del revestimiento frontal. Cuando la bomba se desgasta después de mucho uso, la eficiencia de transmisión sigue vigente gracias al ajuste de la distancia del impulsor.

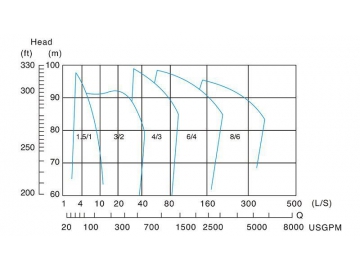

Desempeño con agua limpia
Nota: las especificaciones a continuación son comunes, y otras pueden ser personalizadas.
| Modelo | Máx. potencia (kW) | Capacidad (m3/h) | Altura de bombeo (m) | Velocidad (r/min) | Máx. eficiencia (η%) | NPSH (m) | Preguntas |
| ZHH-1.5×1C | 30 | 16.2~34.2 | 25~92 | 1400~2200 | 20 | 2~5.5 | |
| ZHH-3×2D | 60 | 68~136.8 | 25~87 | 850~1400 | 47 | 3~7.5 | |
| ZHH-4×3E | 120 | 126~252 | 12~97 | 600~1400 | 50 | 2~5 | |
| ZHH-6×4S | 560 | 324~720 | 30~118 | 600~1000 | 64 | 3~8 | |
| ZHH-8×6S | 560 | 468~1008 | 20~94 | 500~1000 | 65 | 4~12 | |
| ZHH- 8x6T | 1200 | 576~1152 | 30~95 | 450~725 | 65 | 6~10 |
