Solicite un presupuesto

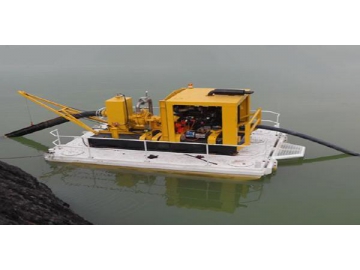

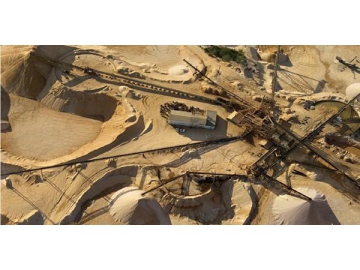

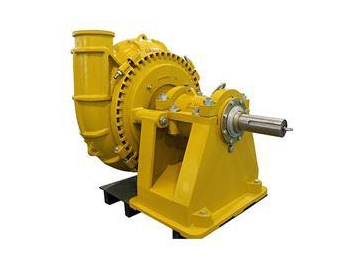

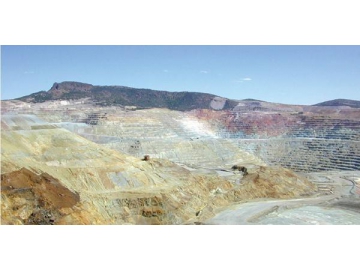

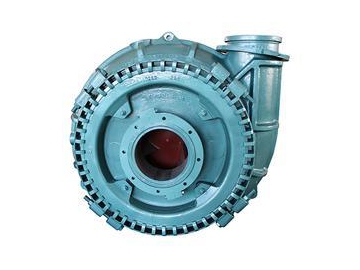

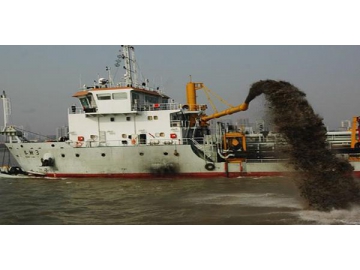

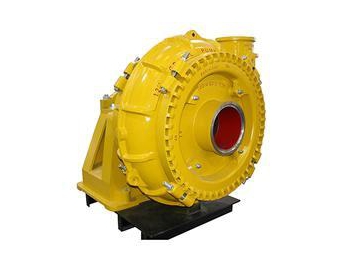

La bomba de grava y arena serie ZG es una bomba centrífuga de lodo horizontal, de una sola etapa, succiòn simple y brazo suspendido. Se utiliza fundamentalmente para transportar materiales fuertemente abrasivos cuyas partículas son demasiado grandes para las bombas de lodo estándar, tales como el carbón granular y los desechos de la fundición de metales, así como las lechadas del dragado de ríos, la minería y otros campos. Gracias a su notable resistencia a la cavitación y a la abrasión, este equipo es ideal para el bombeo de gran caudal, alta densidad y cabezal hidráulico elevado de lodos de alta temperatura y alta abrasividad.

Aplicación
Parámetros
Calibre 40mm-200mm
Caudal máximo 5600m³/h
Cabezal hidráulico máximo 78m
Velocidad de rotación 400-1400r/min
Potencia 60-1400kw

Véase la explicaciòn detallada más adelante

Tabla de rendimiento de agua
Modelo Potencia máxima (kw) Capacidad de depuración del agua
Caudal Q(m3/h) Cabezal H(m) Velocidad de revoluciòn n(r/min) Eficiencia η(%) NPSH r(m) Tamaño mínimo de la secciòn transversal del flujo
6/4D-ZG 60 300 45 1400 58 4 82
8/6E-ZG 120 500 37 1400 60 3.5 127
10/8F-ZG 260 950 43 1000 65 8 178
10/8S-ZG 560 950 43 1000 65 8 178
12/10G-ZG 600 1530 52 850 65 9 220
14/12G-ZG 600 1700 65 700 73 5 241
18/16T-ZG 1200 3300 40 500 72 6.3 254
20/18H-ZG 1400 4300 39 400 66 8 330
24/20H-ZG 1400 5600 57 400 70 7 380
8/6S-ZGH 560 880 78 1100 71 4.8 140
10/8S-ZGH 560 1300 70 950 72 5 180
12/10G-ZGH 600 2220 67 700 73 8.2 210
16/14TU-ZGH 1200 3050 59 500 72 6.5 230

Caracterìsticas de la estructura
1. El soporte y el conjunto del cojinete se fijan mediante pernos de sujeción, lo que favorece el montaje y desmontaje de la bomba y la extracción del impulsor.
2. La salida de agua se puede instalar a cualquier ángulo.
3. La empaquetadura de sellado y el sello de impulsor auxiliar se pueden elegir en función de las diversas necesidades.
4. El cuerpo de la bomba, el impulsor y otras piezas de flujo se elaboran con aleación de alto contenido de cromo para garantizar una vida útil prolongada.
5. El diseño de la carcasa y del canal de flujo facilita el paso de las partículas de gran tamaño y los hace resistentes a la cavitación y al desgaste.
