Solicite un presupuesto

Las bombas de lodo de la serie ZJ son un nuevo tipo de bombas resistentes al desgaste, que pertenecen a la categoría de las bombas de lodo centrífugas axiales, autoaspirantes, de una sola etapa y de succión simple. Combinan las ventajas de los productos nacionales y extranjeros en cuanto a diseño hidráulico, diseño estructural y el uso de materiales resistentes al desgaste, así como innovaciones propias. Se caracterizan por su alta eficiencia, ahorro de energía, vibración mínima, operación silenciosa y fiable, larga vida útil y mantenimiento sencillo. Por su rendimiento global se sitúa a la cabeza de las bombas de producción nacional, y sus indicadores de eficiencia ocupan un destacado lugar a nivel internacional.

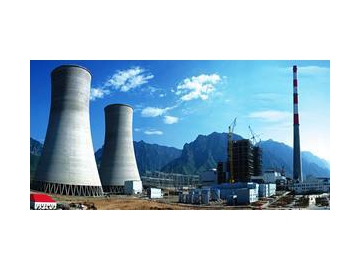

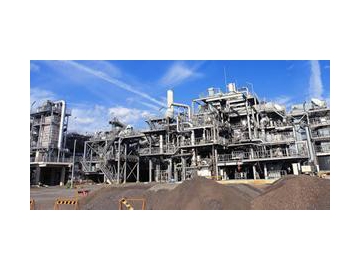

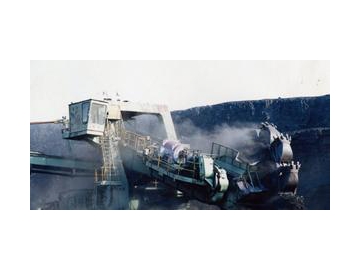

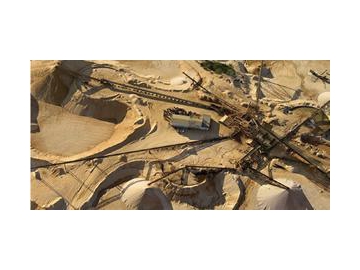

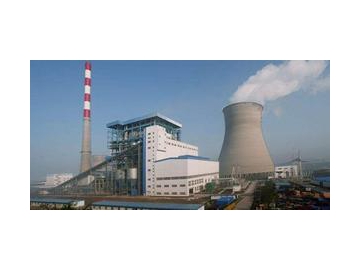

Esta serie de bombas se puede aplicar para el transporte de partículas sólidas en los sectores de la energía, metalurgia, la industria del carbón, materiales de construcción y otras industrias, para la eliminación de cenizas en las plantas de energía, el bombeo de lodos del concentrador metalúrgico, el transporte de lodos de carbón en las plantas de procesamiento de carbón y el transporte de medios pesados.

La concentración de peso del lodo (Cw) de las bombas de la serie es:
Lodo de cenizas y lechada de carbón: 45%,
Medios pesados: 60%.

Aplicación
Parámetros
Calibre 50-300mm
Flujo No más de 2333m³/h
Elevación No más de 133.7m
Velocidad de rotacion 300-1480r/min
Potencia 11-800kw

Para más detalles, puedes consultar la tabla de rendimiento del agua en la parte inferior.

Modelo Potencia máxima (KW) Rendimiento del agua Tamaño máximo pasado (mm) Peso (kg)
Flujo Q(m3/h) Elevación H(m) Velocidad de rotacion n(r/min) Eficiencia máxima η(%) Margen NPSH NPSH)r
(m)
300ZJ-I-A100 450 464-1826 15.3-65.2 300-590 80.7 3 88 5265
300ZJ-I-A95 400 441-1735 13.8-58.8 300-590 77.7 3 88 5220
300ZJ-I-A90 560 505-1844 21.2-79.9 400-730 81.4 3.9 85 5005
300ZJ-I-A85 450 477-1742 18.9-71.3 400-730 78.4 3.8 85 4965
300ZJ-I-A70 630 635-2333 16.0-76.8 490-980 80.4 3.9 92 3560
300ZJ-I-A65 500 589-2166 13.8-66.2 490-980 77.4 3.7 92 3531
300ZJ-I-A56 250 395-1568 9.7-46.0 400-980 80.9 3.5 96 3030
250ZJ-I-A103 560 402-1573 29.7-110.5 400-730 74.5 2.8 69 5085
250ZJ-I-A96 560 403-1466 25.4-93.7 400-730 77.8 3.5 69 5035
250ZJ-I-A96 450 378-1374 22.3-82.4 400-730 73.8 3.4 69 4980
250ZJ-I-A85 800 376-1504 30.1-128.7 490-980 75.6 3.5 76 4530
250ZJ-I-A83 800 367-1469 28.7-122.7 490-980 74.6 3.5 76 4514
250ZJ-I-A80 710 354-1416 26.7-114.0 490-980 72.6 3.4 76 4490
250ZJ-I-A78 630 345-1380 25.4-108.4 490-980 70.6 3.2 76 4474
250ZJ-I-A75 560 300-1480 20.8-97.5 490-980 76 3 72 3480
250ZJ-I-A73 500 292-1441 19.7-92.4 490-980 75 3 72 3446
250ZJ-I-A70 450 280-1381 18.1-84.9 490-980 73 2.9 72 3446
250ZJ-I-A68 450 272-1342 17.1-80.1 490-980 72 2.7 72 3432
250ZJ-I-A65 315 299-1249 15.4-71.0 490-980 76.9 3 72 3020
250ZJ-I-A63 315 290-1211 14.4-66.7 490-980 75.9 3 72 3008
250ZJ-I-A60 280 276-1153 13.1-60.5 490-980 73.9 2.8 72 2991
200ZJ-I-A85 560 221-907 32.0-133.7 490-980 70.5 2.8 54 4110
200ZJ-I-A75 355 225-900 22.8-102.9 490-980 72.8 3 56 3070
200ZJ-I-A73 355 219-876 21.6-97.5 490-980 71.8 3 56 3056
200ZJ-I-A70 315 205-976 19.4-86.4 490-980 75.6 2.8 56 2465
200ZJ-I-A68 315 199-948 18.3-81.5 490-980 74.6 2.8 56 2453
200ZJ-I-A65 250 235-950 16.4-72.0 490-980 79.6 2.5 62 2323
200ZJ-I-A63 250 228-921 15.4-67.6 490-980 78.6 2.5 62 2311
200ZJ-I-A60 185 218-870 13.9-62.0 490-980 82.7 2.5 62 2223
200ZJ-I-A58 185 211-841 13.0-57.9 490-980 81.7 2.5 62 2214
150ZJ-I-A70 185 93-401 22.0-91.2 490-980 62.3 2 37 2245
150ZJ-I-A65 200 150-600 17.4-75.7 490-980 69.2 2.5 48 2223

Características estructurales

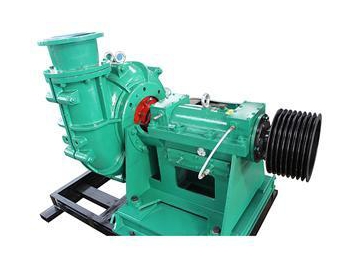

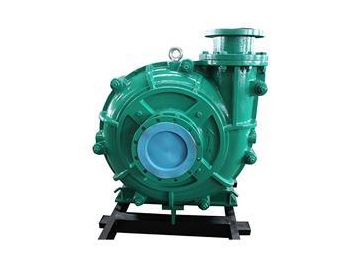

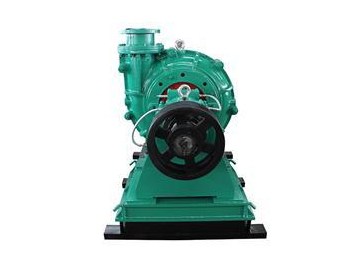

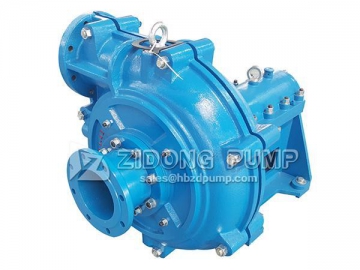

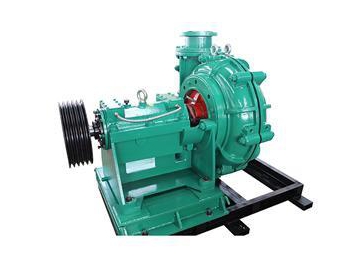

1. Bomba de lodo de serie ZJ: horizontal
1) Cabezal de la bomba
El cabezal de las bombas de lodo de la serie ZJ incluye la carcasa de la bomba, el impulsor y el dispositivo de sellado del eje. El cabezal y el soporte están fijados con pernos de sujeción. La salida de la bomba se puede rotar en ocho ángulos diferentes con intervalos de 45 ° , dependiendo de las diferentes necesidades.

La carcasa de la bomba es doble. La capa externa es de metal (incluyendo las carcasas frontal y trasera) HT200 o QT500-7; la interna puede ser de aleación de hierro fundido con alto contenido de cromo (incluyendo la voluta, las placas de protección delantera y trasera) o de goma ( voluta delantera y trasera).

El impulsor está constituido por las placas frontal y trasera, hojas y palas traseras. Las hojas retorcidas son generalmente de 3 a 6 piezas, mientras que las palas traseras, distribuidas en la parte exterior de las placas frontal y trasera, son por lo general ocho. El impulsor (de aleación de hierro fundido alto en cromo) y el eje utilizan una conexión atornillada.

El dispositivo de sellado del eje puede ser: la combinación de la empaquetadura de sellado y el sello del impulsor auxiliar, la empaquetadura de sellado y el sello mecánico.

La combinación de la empaquetadura de sellado y el sello del impulsor auxiliar consta de un prensaestopas, un impulsor auxiliar, una jaula de sellado, un prensaestopas de empaquetadura y un casquillo del eje.

La empaquetadura de sellado está formado por un prensaestopas, un manguito separador, una jaula de sellado, un prensaestopas de empaquetadura y un casquillo del eje.

El sello mecánico se compone del prensaestopas, el manguito separador, el sello mecánico, la empaquetadura y el casquillo del eje.

2) Soporte
La estructura del soporte es de dos tipos: tipo de división horizontal y el tipo simple.

El tipo de división horizontal puede ser lubricado con aceite o con grasa. El soporte lubricado por aceite se compone de cuerpo, prensaestopas, del soporte, eje, caja de rodamientos, cojinete, prensaestopas del rodamiento, tuerca y el sello de grasa. La bomba 150ZJ y otras bombas de la serie ZJ de mayor potencia cuentan también con un dispositivo de refrigeración por agua.

A diferencia del soporte lubricado por aceite, el soporte lubricado por grasa agrega una tapa de cojinete y un engrasador, y carece del dispositivo de refrigeración por agua.

El soporte cilíndrico o simple utiliza la lubricación por grasa, y está formado principalmente el cuerpo del soporte, el cuerpo del cojinete, el eje, el rodamiento, el prensaestopas del rodamiento y el engrasador. Este soporte es ideal para la bomba 200ZJ y otras bombas de menor potencia.

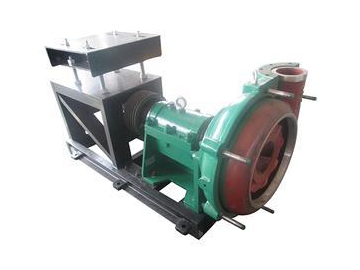

2. Bomba de lodo tipo ZJL: vertical
La bomba de lodo tipo ZJL se compone principalmente de impulsor, voluta, placa protectora trasera, manguito del eje, soporte, placa de soporte, eje, cojinete, cuerpo del cojinete y otros componentes.

El impulsor, la voluta y la placa protectora son de aleación de hierro fundido con alto contenido de cromo. El impulsor y el eje son fijados a través de una conexión atornillada; en tanto que la voluta, el soporte y el cuerpo del cojinete se fijan con pernos de sujeción.

El eje de la bomba y el motor pueden usar la transmisión directa o la correa de transmisión.

Los cojinetes se lubrican con grasa.

Esta serie de bombas no poseen sello del eje.
