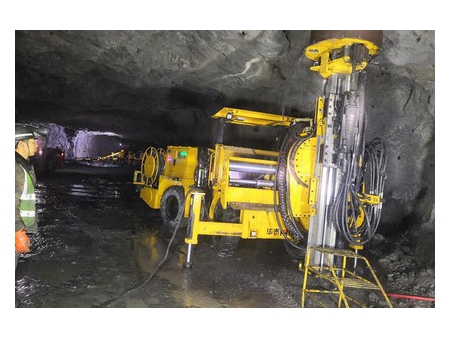

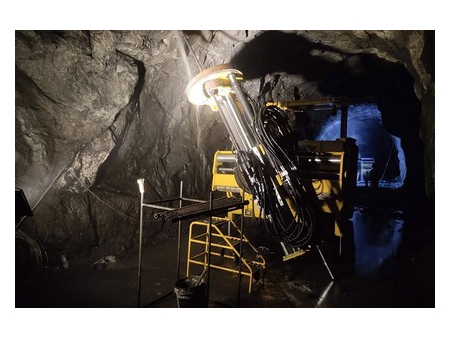

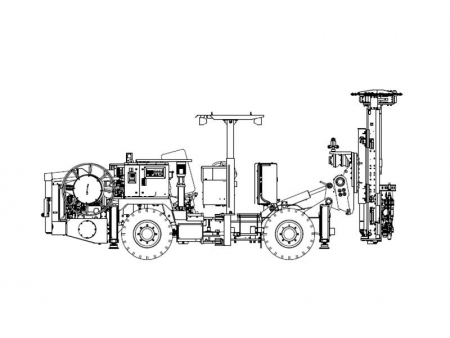

Jumbo Hidráulico de Perforación CYTC76 (para Minería de Producción)

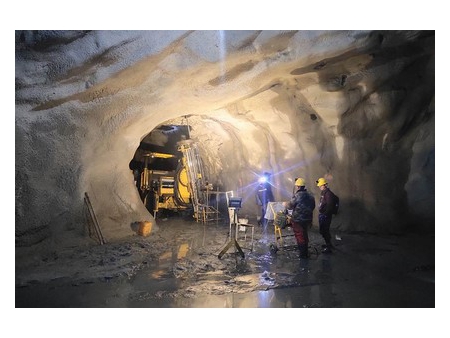

El jumbo hidráulico de perforación CYTC76 es un equipo compacto e ideal para utilizarse en minas pequeñas y medianas. Este equipo de perforación frontal tiene un diseño flexible, puede utilizarse para perforar agujeros horizontales y en abanico en planos verticales e inclinados en minas subterráneas o túneles.
Este jumbo de perforación de rocas es un equipo económico de perforación minera, con operación manual requerida para el reemplazo de la varilla. Es adecuado para galerías y túneles de más de 3,5 m x 3,5 m de sección.
El jumbo de perforación subterránea cuenta con una plataforma de trabajo para facilitar el movimiento horizontal de la pluma o brazo, un sistema de indicación del ángulo de perforación de alta precisión, una plataforma que puede ser controlada remotamente y una cabeza de martillo de alto rendimiento para garantizar que la perforación se realice de forma eficaz, segura y rápida. Además, el jumbo de perforación subterráneo está equipado con una función de control remoto que permite realizar las operaciones a distancia. Esto aumenta significativamente la eficiencia de la producción minera.
- Martillo de perforación
- Función anti-atranque
- Brazo con un gran ángulo de elevación/inclinación
- Chasis con motor diésel de 4 cilindros
- Sistema de control
- Viga de avance

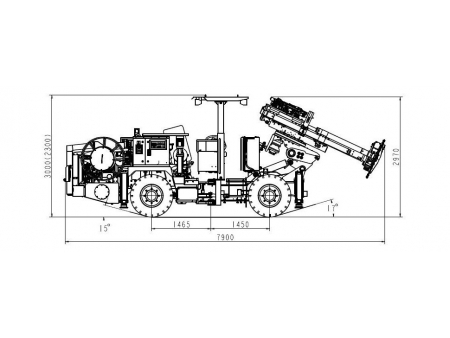

| Dimensión total (Largo×Ancho×Alto) | 7900×2400×2300（3000）mm |
| Martillo de perforación | RC2200, HC95, 22U, 18U |
| Potencia (Martillo de perforación) | 21 kW / 24 kW / 22 kW / 18 kW |
| Longitud total (viga de avance) | 3160 / 3456 mm |
| Longitud de la varilla de perforación | 1220 /1520 mm |
| Profundidad del agujero | 33/41 m |
| Fuerza de viga de avance | 14 kN |
| Extensión de viga de avance | 900mm |

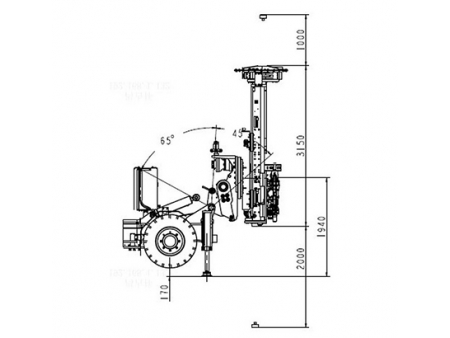

| Brazo (ángulo elevación/inclinación) | 65°/-45° |

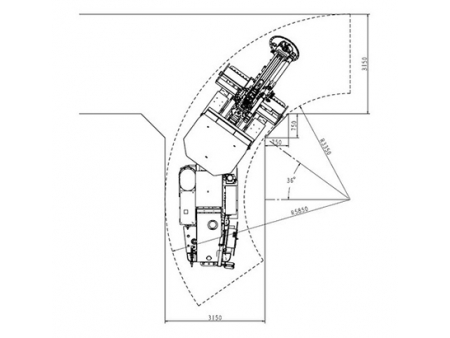

| Agujero horizontal | 1500 mm |

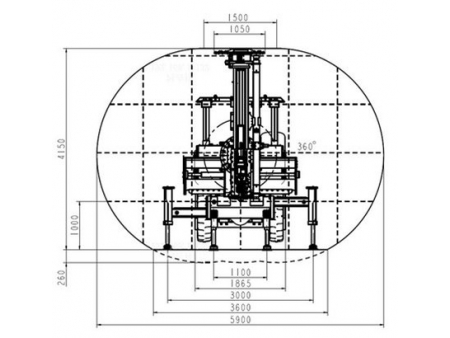

| Ángulo de rotación | ±180° |
| Potencia del motor principal | 75 kW / 55 kW |
| Tensión nominal | 380V (puede personalizarse) |
| Gradeabilidad | 14° |
| Peso total | 14.5 T |
| Longitud del cable | 70 m |
