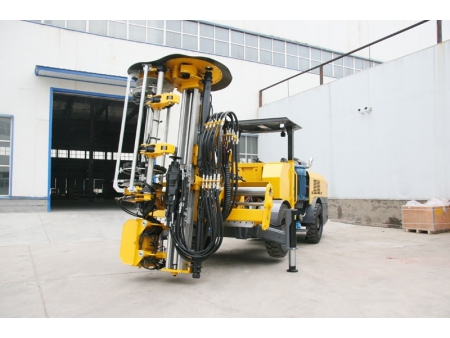

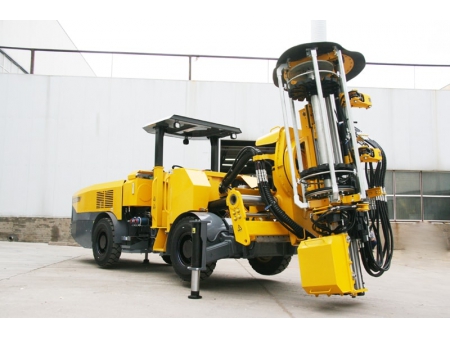

Jumbo Hidráulico, con Cambiador de Varillas Automático CYTC76 (para Producción Minera)

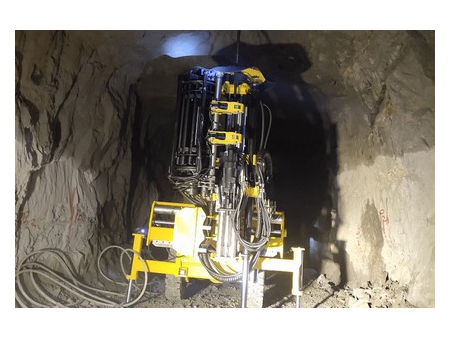

El jumbo hidráulico de perforación CYTC76 es un equipo compacto e ideal para utilizarse en minas pequeñas y medianas. Este equipo de perforación tiene un diseño flexible y puede utilizarse en minas subterráneas o carreteras para perforar agujeros horizontales y en abanico en caras verticales e inclinadas.

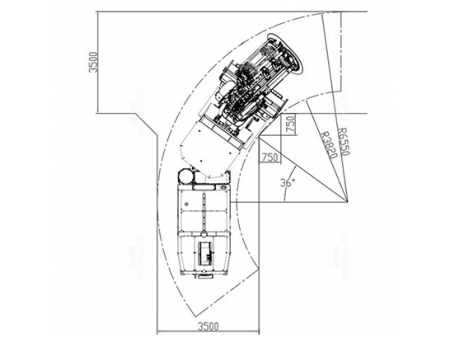

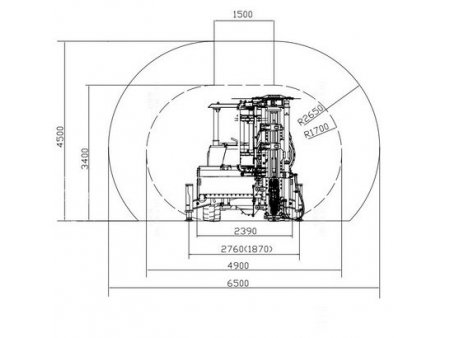

Este jumbo de perforación subterránea es altamente automatizado y cuenta con una función de cambio automático de varillas. Es adecuado para carreteras y túneles con secciones transversales superiores a 3,8 m x 3,8 m.

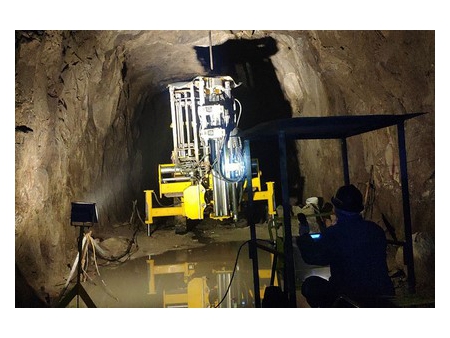

La perforadora subterránea de rocas cuenta con una plataforma de trabajo que facilita el movimiento horizontal de la pluma o brazo, un sistema indicador del ángulo de perforación de alta precisión, una plataforma operativa controllada de forma remota y un martillo de perforación de alto rendimiento, lo que garantiza unas operaciones de perforación eficaces, seguras y rápidas. Además, la máquina viene con una función de acceso remoto que permite realizar operaciones a distancia. Esto aumenta significativamente la eficiencia de la producción minera.
- Martillo de perforación
- Sistema de control antiatascos/antiatraque y control proporcional electrohidráulico
- Chasis con motor diésel de la marca Cummins
- Pluma/brazo con gran ángulo de inclinación/elevación

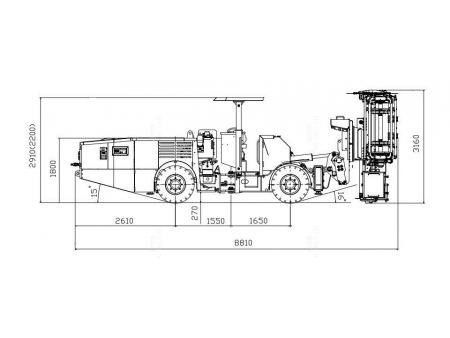

| Dimensión total (Largo×Ancho×Alto) | 8810×2390×2200（2910）mm |
| Martillo de perforación | RC2200, 22U |
| Potencia (Martillo de perforación) | 21 kW / 22 kW |
| Longitud total (viga de avance) | 3160 / 3456 mm |
| Longitud de la varilla de perforación | 1220 /1520 mm |
| Profundidad del agujero | 33/41m |
| Fuerza de viga de avance | 14 kN |
| Extensión de viga de avance | 900mm |

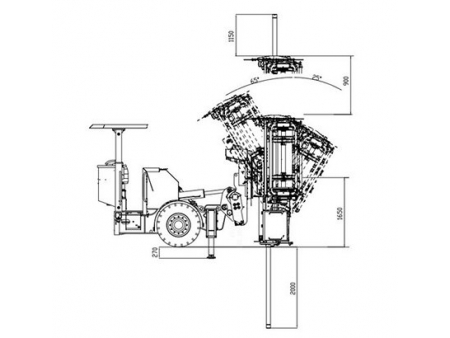

| Brazo (ángulo elevación/inclinación) | 25° 65° |
| Agujero horizontal | 1500 mm |
| Ángulo de rotación | ±180° |
| Potencia del motor principal | 75 kW |
| Tensión nominal | 380V (personalizado) |
| Gradeabilidad | 14° |
| Peso total | 16.5 T |
| Longitud del cable | 70 m |
