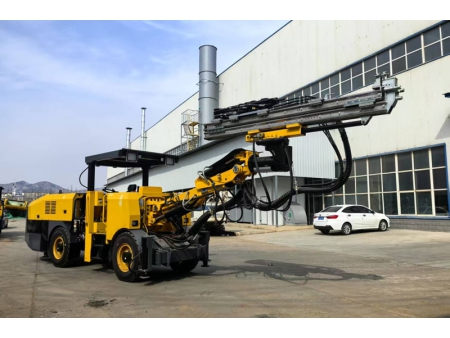

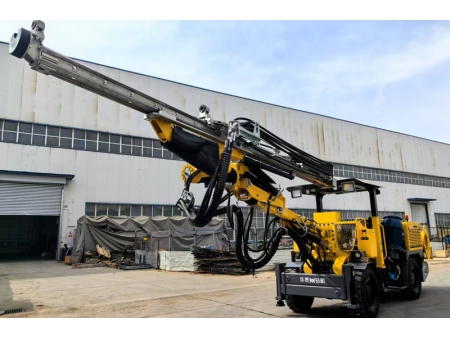

Jumbo Hidráulico de Perforación, CYTJ45 (HT81) (para Excavación de Túneles y Cavernas)
El jumbo hidráulico de perforación de rocas CYTJ45 ha sido diseñado para utilizarse en diversos tipos de minas, galerías y túneles de tamaño medio, con una cobertura de perforación de rocas de 4000x4000-6100x6100mm (Ancho x Largo).
Este equipo de perforación está equipado con un sistema de perforación de rocas totalmente hidráulico y función antiatranque para una perforación rápida con bajo consumo. Se caracteriza por su estructura compacta y su gran movilidad. Debido a que el proceso de perforación genera una gran cantidad de polvo, Huatai ha adoptado medidas eficaces de control del polvo. Se utiliza agua para enjuagar el agujero durante la perforación para minimizar la generación de polvo. Esto proporciona un entorno de trabajo cómodo y seguro.

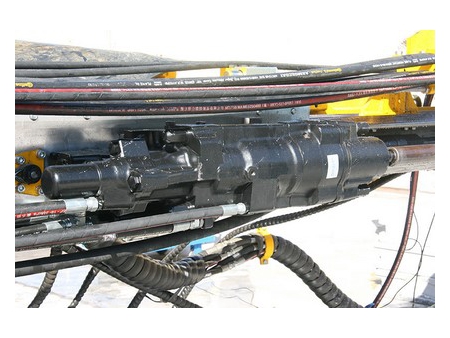

- Martillo de perforación
- Brazo con sistema de soporte flotante de doble triángulo
- Función antiatranque
- Chasis con motor diésel de 4 cilindros
- Viga de empuje
- Sistema de control

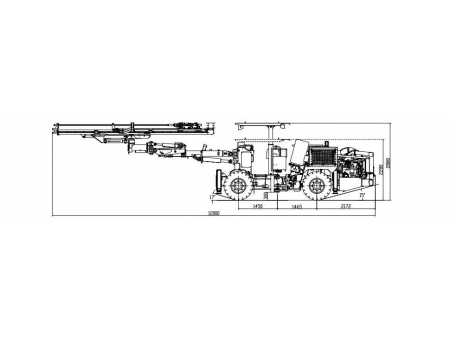

| Dimensiones totales (Largo×Ancho×Alto) | 12000×1850×2280（2880）mm |
| Martillo de perforación | RC2200, 18U, HC109 |
| Potencia (martillo de perforación) | 20 kW / 18 kW /18.8 kW |
| Longitud total (viga de avance) | 5450 / 6040 mm |
| Longitud de la varilla de perforación | 3700 / 4305 mm |
| Tipo de varilla | R32-B35-R38 |
| Profundidad del agujero | 3370 / 3970 mm |
| Diámetro mínimo del agujero | ⌀ 45 mm |
| Fuerza de avance | 13 / 13 /15 kN |
| Extensión del brazo | 1250mm |
| Brazo (ángulo de elevación/inclinación) | 53° 30° |
| Ángulo de giro del brazo | ±35° |
| Potencia del motor principal | 55 kW |
| Tensión nominal | 380V (puede personalizarse) |
| Gradeabilidad | 14° |
| Peso total | 13.5 T |

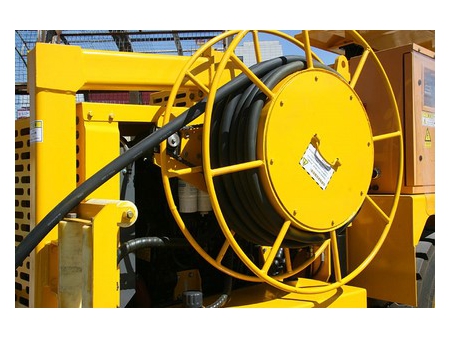

| Longitud del cable | 70 m |
