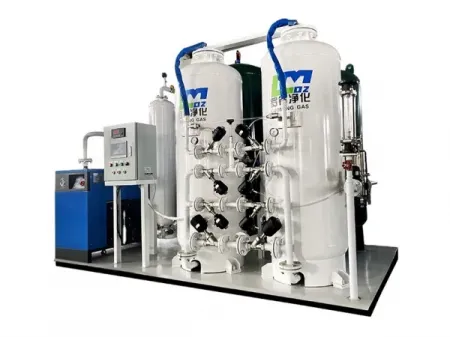

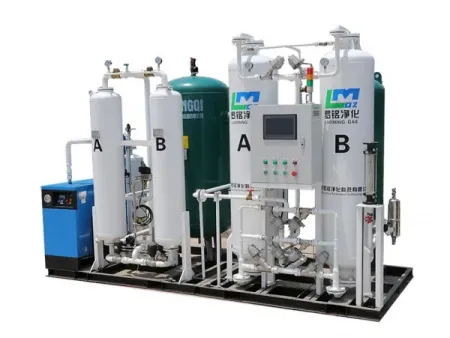

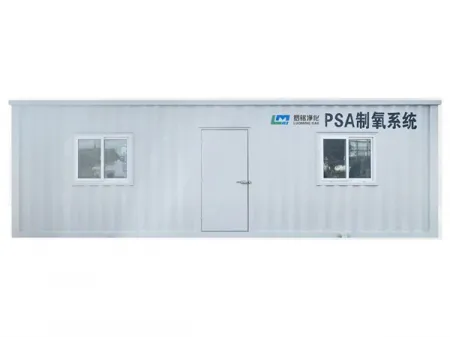

Sistema de generación de oxígeno industrial personalizado
Generador de oxígeno PSA personalizado
El sistema de generación de oxígeno PSA utiliza aire comprimido limpio como gas de alimentación y tamiz molecular de zeolita de alta calidad como adsorbente. Bajo condiciones de presión controlada, el oxígeno se separa del aire mediante tecnología de adsorción por cambio de presión. El aire comprimido purificado y secado se somete a adsorción presurizada y desorción despresurizada dentro de las torres de adsorción. Debido a sus características aerodinámicas, el nitrógeno se difunde a través de los microporos del tamiz molecular de zeolita a mayor velocidad que el oxígeno. El nitrógeno se adsorbe preferentemente, mientras que el oxígeno se concentra en la fase gaseosa para formar oxígeno de producto. Durante la despresurización a presión atmosférica, el nitrógeno adsorbido y las impurezas se liberan para regenerar el adsorbente. Dos torres de adsorción operan alternativamente. Una torre produce oxígeno, mientras que la otra realiza la desorción y regeneración. Las válvulas neumáticas se controlan mediante un PLC, lo que permite la producción continua de oxígeno de alta pureza.
- Capacidad de oxígeno: 1-200Nm³/h (condiciones estándar)
- Pureza del oxígeno: 93%±2% (según la norma nacional china)
- Presión de salida: 0.1-0.55MPa (manométrica, estable y ajustable)
- Punto de rocío del oxígeno: ≤-40°C (a presión atmosférica)
- Pretratamiento del aire de alimentación
El aire comprimido pasa a través de un secador refrigerado y filtros multietapa para eliminar la humedad, la neblina de aceite y las impurezas. Esto garantiza que el aire de entrada esté limpio, seco y libre de aceite, protegiendo así el tamiz molecular de la contaminación. - Separación por adsorción
El airepretratado entra en las torres de adsorción rellenas iz mde tamolecular de zeolita (ZMS). Bajo presión regulada, el ZMS adsorbe preferentemente nitrógeno, dióxido de carbono y otras impurezas traza, mientras que el oxígeno pasa a través del lecho adsorbente como gas producto. - Ciclo de regeneración
Dos torres de adsorción funcionan en ciclos alternos. Mientras una torre se encuentra en la fase de adsorción para producir oxígeno, la otra se despresuriza para desorber impurezas y regenerarse. Válvulas controladas por PLC gestionan la conmutación fluida entre las torres para garantizar un flujo de oxígeno continuo y estable. - Tratamiento posterior y almacenamiento
El oxígeno producido pasa por un proceso de filtración fina y esterilización. Los compresores o tanques de almacenamiento de oxígeno pueden configurarse según los requisitos de la aplicación para garantizar un suministro estable.
- Funcionamiento a temperatura ambiente y baja presión
No se requiere licuefacción criogénica. El sistema utiliza adsorción física para la separación, lo que garantiza un bajo consumo de energía y una alta seguridad operativa. - Pureza de oxígeno ajustable
La pureza estándar del oxígeno alcanza el 93%±2%. La purificación secundaria mediante PSA permite obtener una pureza del oxígeno superior al 99.5% para aplicaciones industriales o médicas. - Control automatizado
Cuenta con arranque mediante un solo botón y funcionamiento totalmente automatizado. Los parámetros clave, como el caudal, la presión y la pureza, se monitorizan en tiempo real, lo que permite su funcionamiento sin supervisión.
| Modelo | Pureza | Caudal (Nm³/h) | Diámetro nominal de entrada | Diámetro nominal de salida | Presión de salida (MPa) |
| 93%±2% | 3 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 5 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 10 | DN25 | DN25 | 0.1-0.55 | |
| 93%±2% | 15 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 20 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 25 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 30 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 40 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 50 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 60 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 70 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 80 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 90 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 100 | DN65 | DN50 | 0.1-0.55 | |
| 93%±2% | 110 | DN65 | DN50 | 0.1-0.55 | |
| 93%±2% | 120 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 130 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 140 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 150 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 160 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 170 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 180 | DN100 | DN65 | 0.1-0.55 | |
| 93%±2% | 190 | DN100 | DN65 | 0.1-0.55 | |
| 93%±2% | 200 | DN100 | DN65 | 0.1-0.55 |
Consulte con nuestros expertos para diseñar un sistema integrado que cumpla con sus requisitos específicos de caudal, pureza y medioambientales.
