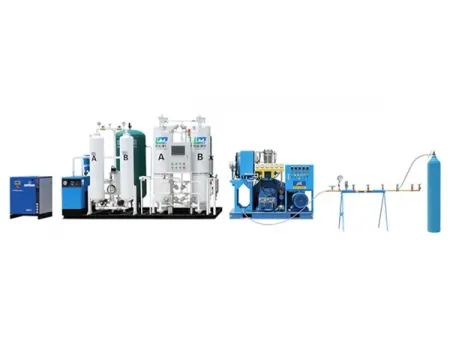

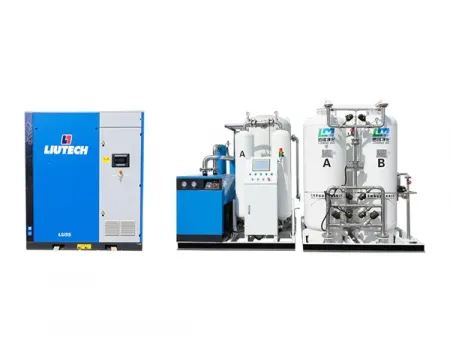

Sistema personalizado de generación de oxígeno médico
Solicite un presupuesto
Generador de oxígeno PSA personalizado (hasta un 99.5% de pureza)
El sistema de generación de oxígeno médico con una pureza del 99.5% utiliza aire ambiente que cumple con los requisitos de limpieza médica como gas de alimentación. Un proceso integral que abarca el pretratamiento del aire de alimentación, la separación por adsorción PSA de doble etapa, el postratamiento del oxígeno y un sistema inteligente de seguridad permite la producción estable de oxígeno con una pureza de hasta el 99.5%.
Especificaciones técnicas
- Capacidad de oxígeno: 1-100Nm³/h (condiciones estándar)
- Pureza del oxígeno: 99.5%
- Presión de salida: 0.1-0.55MPa (manométrica, ajustable)
- Punto de rocío del oxígeno: ≤-40°C (a presión atmosférica)
Descripción del proceso
- Pretatamiento preciso del aire de alimentación para la producción de oxígeno de alta pureza
Los compresores de aire silenciosos de grado médico elevan la presión del aire ambiente a 0.6-0.8MPa, lo que coincide con el rango de presión de adsorción óptimo del tamiz molecular. La purificación en varias etapas elimina las partículas de ≥1μm, reduce el punto de rocío del aire a ≤-40°C mediante liofilización y limita el contenido de aceite residual a ≤0.1mg/m³, cumpliendo así con los estrictos requisitos de limpieza del oxígeno medicinal y previniendo la degradación del tamiz molecular. - La adsorción primaria de PSA permite el enriquecimiento inicial de oxígeno
El aire comprimido limpio entra en el adsorbente PSA de primera etapa. Bajo presión controlada, el tamiz molecular adsorbe preferentemente nitrógeno, dióxido de carbono y trazas de gases inertes en función de las diferencias cinéticas de adsorción. El oxígeno pasa a través del lecho adsorbente para formar oxígeno con una pureza del 93%±2%. Los adsorbentes alternos realizan la despresurización y la regeneración. Los ciclos de conmutación controlados por PLC, de aproximadamente 120 segundos, garantizan un suministro continuo de oxígeno. - La purificación secundaria mediante PSA logra una pureza de oxígeno superior al 99.5%
El oxígeno producido por la primera etapa del PSA ingresa a la segunda etapa de purificación, que contiene un tamiz molecular médico de alta selectividad. Bajo condiciones de presión optimizadas de 0.4 a 0.5MPa, se eliminan el nitrógeno residual, el monóxido de carbono, los óxidos de nitrógeno y las impurezas traza. La pureza del oxígeno aumenta de forma estable hasta un 99.5% o más, cumpliendo plenamente con las normas GB8982-2009 para oxígeno respirable médico y aeronáutico, incluyendo CO ≤5ppm, NOx ≤2ppm y humedad ≤0.07g/m³. - El tratamiento posterior con oxígeno de grado médico garantiza seguridad y adaptabilidad
El oxígeno de alta pureza pasa a través de filtros esterilizantes de grado médico con una precisión de filtración de 0.22μm para eliminar microorganismos y aerosoles. La regulación inteligente de la presión controla la presión de salida entre 0.1 y 0.5MPa para adaptarse a las necesidades de las salas generales, las máquinas de anestesia y los equipos de cuidados intensivos. Los dispositivos de estabilización del flujo mantienen la fluctuación del suministro de oxígeno dentro de ±5% para brindar soporte tanto a la oxigenoterapia médica de bajo como de alto flujo. - La monitorización inteligente de todo el proceso aumenta la fiabilidad operativa
Los módulos de monitorización remota 5G integrados supervisan continuamente la pureza del oxígeno, la presión, el caudal y el estado de funcionamiento del adsorbente. Se activan alarmas sonoras y visuales cuando la pureza del oxígeno desciende por debajo del 99% o se producen condiciones de presión anormales. Las unidades de almacenamiento de oxígeno de emergencia, compuestas por tanques y colectores de alta presión, proporcionan automáticamente un suministro de reserva durante el mantenimiento o las interrupciones del suministro eléctrico, garantizando así la disponibilidad ininterrumpida de oxígeno para aplicaciones médicas críticas.
Parámetros técnicos
| Modelo | Pureza | Caudal (Nm³/h) | Presión de salida (MPa) | Observaciones |
| 99.5% | 5 | 0.1-0.4 | Todos los parámetros son personalizables | |
| 99.5% | 10 | 0.1-0.4 | ||
| 99.5% | 20 | 0.1-0.4 | ||
| 99.5% | 25 | 0.1-0.3 | ||
| 99.5% | 30 | 0.1-0.3 | ||
| 99.5% | 40 | 0.1-0.3 | ||
| 99.5% | 50 | 0.1-0.2 | ||
| 99.5% | 60 | 0.1-0.2 | ||
| 99.5% | 80 | 0.1-0.2 | ||
| 99.5% | 100 | 0.1-0.2 |
