Rango de potencia: 3kV, 250-2500kW
6kV, 250-8000kW
10kV, 250-12500kW

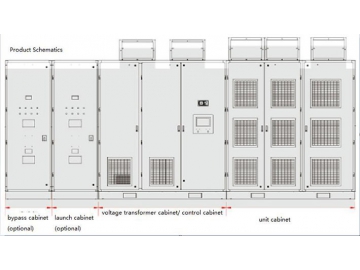

Componentes
Unidad gabinete: la unidad gabinete del inversor se compone de varias unidades de potencia en serie. Cada unidad de potencia consta de un rectificador trifásico puente diodo, un puente inversor IGBT y un condensador, y cuenta con funciones de autoprotección y monitoreo.
Control del gabinete: posee un sistema de control ARM, DSP y FPGA. El algoritmo de control multinivel PWM garantiza el adecuado rendimiento.
Transformador del gabinete: es un transformador de cambio de fase seca con aislamiento clase H de las marcas CEEG y NST. La temperatura más elevada del sistema llega a los 180℃.
Transformador de la fase de cambio: reduce la interferencia harmónica e incrementa la potencia.
Bypass: cuando surgen problemas, el motor se puede cambiar a una red eléctrica manual a través del bypass, de modo que la operación no se verá interrumpida.
Iniciador: evita la interrupción del circuito de conmutación causado por las grandes corrientes cuando el convertidor está en funcionamiento. La configuración estándar del iniciador es: 3kV 630kW, 6kV 1250kW y 10kV 2000kW.
Características 1. Expansión terminal ajustable, incluso sin necesidad de programación con el PLC.
2. Cuenta con el control vectorial y el control de desacoplamiento del motor de corriente alterna.
3. Accionamiento de alta calidad del motor con el modo de control PWM de múltiples niveles.
4. Pequeño contenido de índices armónicos inferior al 5% para lograr una vida de servicio más larga.
5. Seguimiento de velocidad de inicio.
6. Unidad de bypass mecánico para el funcionamiento continuo en caso de problemas.
7. Conmutación de frecuencia variable.
8. Visualización de curva en la pantalla táctil.
9. La autoecualización de tensión de barras detiene la desaceleración causada por el sobrevoltaje.
10. Operación continua cuando hay apagones. El inversor puede dar salida a la tensión durante 2 segundos cuando hay alta tensión. Si se recupera la tensión de alta energía, el inversor puede resumir la operación normal.
11. Arranque continuo. El convertidor de frecuencia puede arrancar múltiples motores con un bloqueo de fase y de frecuencia exactos. La corriente de arranque es 2 veces la corriente nominal del motor, y el tiempo de conmutación se halla dentro de 1s.
12. Control síncrono del motor. Cuenta con el motor de imán permanente y el motor con excitación DC.Otras funciones
1. Reinicio después del fallo de alimentación.
2. Equipo de control de energía de doble bucle.
3. Tensión de entrada y de salida. La corriente de entrada se actualiza automáticamente cuando alcanza el valor cero.
4. Control de atenuación de respuesta, control síncrono multimotor.
5. El inversor acelera y mantiene constante la frecuencia mínima.
6. Cuenta con osciloscopio virtual.
7. Cuenta con un interruptor de vinculación de tensión.
8. Función de control de velocidad local y a distancia.
