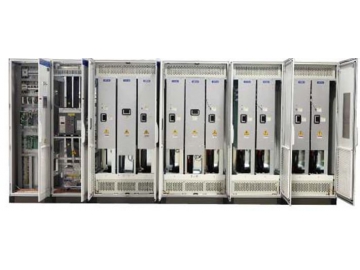

Inversor de frecuencia de gabinete

Solicite un presupuesto

Nosotros: http://solutions-welding.com/6-2-mid-frequency-inverter-resistance-welding.html

serie AS700

El inversor de frecuencia tipo gabinete serie AS700 está diseñado para la elevación industrial como en las grandes grúas portal, grúas pórtico, grúas puente y otras grúas, así como en el control de procesos en las industrias del papel, metalúrgica, minera, cemento, energía, químicos, derivados del petróleo y del gas natural. Por otra parte, se adapta a una amplia gama de potencias y tensiones de hasta 690V, así como a diversos ajustes programables para el uso en diferentes aplicaciones. El inversor tipo gabinete está configurado con una unidad regenerativa de suministro de energía, que garantiza una larga vida útil y una operación energéticamente eficiente, y utiliza la tecnología de control de vectores lo que permite la rápida transferencia entre los modos de generación de potencia y electricidad para lograr un alto rendimiento.

Características
Panel de control localizado fuera del módulo S3i - n*S3i y S4i - n*S4i
Circuito impreso con revestimiento
Puerto E/S para programación extensible
Profibus para comunicación DP
Aislamiento de alimentación eléctrica
Contactor AC de la línea de entrada lateral

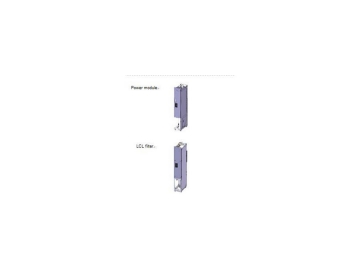

Filtro LCL integrado
Filtro Du/dt (nx en las dimensiones del esquema)
Diseño optimizado para la instalación del gabinete
Diseño compacto
Ventilador de refrigeración y capacitor de larga vida útil
Fusible DC, con base DC o fusible de interrupción circuito de carga La puerta del gabinete y los componentes principales tienen un nivel de protección IP21-IP54

Specifications

Conexión de alimentación	Rango de tensión y potencia
	Frecuencia de entrada
	Frecuencia de conexión
	Factor de potencia
	Eficiencia (potencia nominal)
Conexión del motor	Tensión > 500V unidad
	Frecuencia
	Punto magnético de baja intensidad
Condiciones ambientales	Temperatura ambiente de operación
	Temperatura de almacenamiento
	Temperatura de transporte
	Humedad relativa
	Método de refrigeración
	Almacenamiento
	Transporte
	Operación
	Altitud
	Rendimiento a prueba de impactos EN50178/EN60068-2-6
	Nivel de protección
Estándar EMC (Norma EN1800-3)	CE, cláusulas de bajo voltaje 73/23/EEC, incluyendo las cláusulas de enmienda 93/68/EEC, cláusulas mecánicas 98/37/EC, cláusulas EMC 89/336/EEC, con inclusión de las cláusulas de enmienda 93/68/EEC, sistema de garantía de calidad ISO 9001 y de gestión ambiental ISO 14001 Serie opcional Rx AS700-02 para ventas no restringidas en ambientes secundarios Configuración opcional con corriente de entrada inferior a 1000A para ventas restringidas en ambientes primarios

Conexión de control	Tensión analógica de entrada	2 grupos 0... 10V ( o -10V... 10V nivel de control ), Ri =200k Ω , resolución 0.1%, precisión ±1 %
	Corriente analógica de entrada	0(4)...20mA, Ri =250Ω diferencial
	Entrada digital	8, lógica positiva o negativa: 18...30VDC
	Tensión auxiliar	DC24V, ±15%, máx 250mA
	Tensi ón de salida de referencia	±10V , ±3%, carga máxima 10mA
	Salida analógica	2 grupos 0 (4) ... 20mA, Ri máx 500 Ω , resolución 10- dígitos , precisión ±2%
	Salida de relé	Tres salidas de relé de conmutación programables Capacidad de conmutación : 24VDC/8A, 250VAC/8A, 125VDC/0,4A Carga mínima de conmutación : 5V/10mA
Características de control	Método de control	C ontrol de velocidad control de función de par con dos métodos de control sin conmutación
	Momento de inicio	180% 0Hz (con tarjeta de control vectorial PG)
	Rango de control de velocidad	1:1000 (con control vectorial PG)
	Control de par	CosΦ1=1 (onda fundamental) CosΦ =0.99 (total)
	C ontrol de velocidad	Precisión estática : asa cerrada , 0.01% de velocidad nominal Precisión dinámica : asa cerrada , 2...4 ms al 100% par discontinuo
	Capacidad de sobrecarga	1.8x corriente nominal de salida (por ej. sobrecarga del 180% ) con una duración de 60s; 2x corriente nominal de salida (por ej. sobrecarga del 200%), con una duración de 10s
	Frecuencia del portador	2-8 kHz
	Compensación automática de par	Pre -excitación y precompensación de par inicial
	Función de memoria de momento	Proporciona hasta un 70% de momento de memoria (ajustable) antes de reiniciar para evitar errores
	Control lógico de frenada	Control lógico de frenada tipo banda a velocidad cero, con tiempo ajustable, que evita el impacto grande de corriente sobre el motor y previene el deslizamiento
	Proporción de medición de carga	Mantiene el par requerido sobre la carga mientras el freno tipo banda es liberado por el sensor de medición a través de pesos externos
	Alta velocidad de levantamiento	Con una corriente de salida que no supera a la corriente nominal de velocidad máxima del motor, el inversor funciona en modo de potencia constante, de modo que su velocidad supera la velocidad nominal del motor
