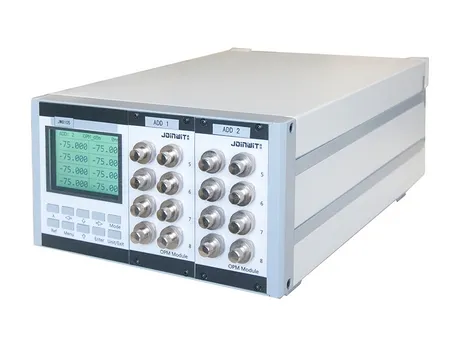

Medidor de potencia óptica multicanal
Este medidor de potencia óptica multicanal ofrece una solución de prueba eficiente y confiable para fabricantes y laboratorios de fibra óptica que manejan múltiples canales simultáneamente. Con un tiempo de respuesta rápido de 100μS y una velocidad de muestreo de hasta 10 kS/s, permite monitorear en tiempo real las fluctuaciones de potencia óptica, proporcionando una visión precisa y detallada del rendimiento del sistema.

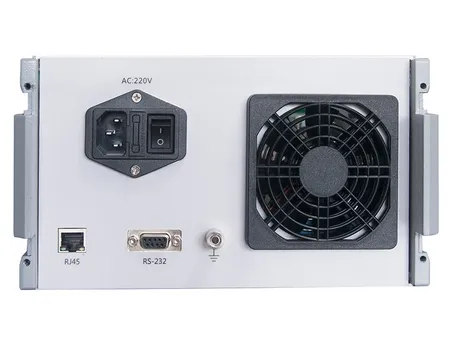

El medidor está equipado con una interfaz RS232-C para la conexión directa con PC, lo que facilita la visualización de datos y la configuración de parámetros mediante un software intuitivo. La compatibilidad con comandos simplificados y estándar mejora la velocidad de comunicación y garantiza la estabilidad en entornos de prueba automatizados.
Otras características avanzadas incluyen almacenamiento de disparo, salida de voltaje analógico y conectividad Ethernet, lo que brinda una mayor flexibilidad para adaptarse a diversos escenarios de prueba. Con un amplio rango dinámico de 10 a -80 dBm y una capacidad de almacenamiento de 64K puntos por canal, este instrumento es ideal para pruebas de alta precisión en componentes DWDM, matrices AWG, PLC, WSS, OPM, DPSK, EDFA y otros sistemas ópticos avanzados.
- Ajustes de longitud de onda configurables
- Frecuencia de muestreo ajustable, hasta 10 kS/s
- Amplio rango de prueba dinámica: 10 a -80dBm
- Capaz de medir PDL (pérdida dependiente de la polarización)
- Rangos de detección de potencia óptica opcionales
- Set completo de comandos de comunicación con soporte de software de demostración
- Admite la función de edición de longitud de onda
- Funcionalidad de almacenamiento de disparador disponible
- Conectividad Ethernet opcional
- Funcionalidad de salida de voltaje analógico
- Los ajustes de longitud de onda se pueden guardar para uso futuro

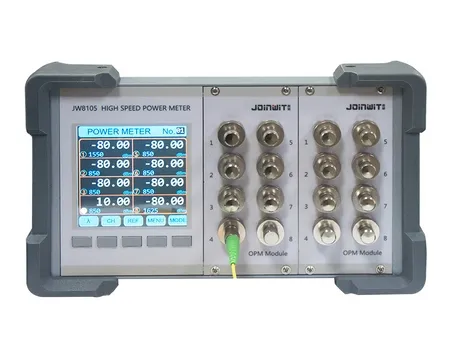

- Carcasa mejorada con una interfaz de pantalla a color (modelo JW8105S)
| Rango de longitud de onda | 850 a 1700nm, 400 a 1100nm |
| Longitud de onda de calibración | 850/1300/1310/1490/1550/1625nm |
| Tipo de detector | InGaAs/Si |
| Tamaño de detector | Ø2mm |
| Rango de medición | A: 10 a -80dBm C: 25 a -60dBm |
| Linealidad | ±0.04dB (A: 10 a -50dBm) (C: 25 a -35dBm) ±0.08dB (A: -50 a -70dBm) (C :-35 a -55dBm) |
| Tasa de muestreo | 10ksps |
| Incertidumbre | ±3% (A: 10 a -60dBm) (C: 25 a -45dBm) |
| Resolución de pantalla | 0.01/0.001dB |
| Unidad de medida | dB/dBm/mW/μW/nW |
| Interfaz de comunicación | RS232-C/RJ45 |
| Temperatura de funcionamiento | -5 a 40℃ |
| Temperatura de almacenamiento | -25 a 70℃ |
| Fuente de alimentación | AC 220V 50Hz |
| Voltaje analógico | 3U×235×380mm |
