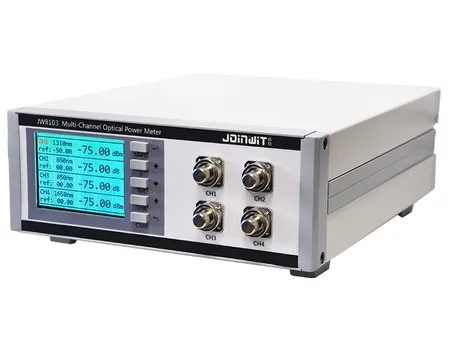

Medidor de potencia óptica de alta velocidad
Este medidor de potencia óptica está diseñado para ofrecer conectividad versátil y rendimiento de alta precisión. Equipado con interfaces de comunicación RS232-C y RJ45, facilita una integración fluida con PC para la configuración, visualización y monitoreo de datos en tiempo real. La compatibilidad con comandos simplificados y estándar permite velocidades de comunicación optimizadas y una mayor fiabilidad al trabajar con placas de circuito impreso (PCB), mejorando la eficiencia en entornos de pruebas automatizadas.
Además, el medidor es completamente personalizable para el desarrollo secundario, lo que permite ajustes funcionales según las necesidades específicas de cada aplicación. Su sonda de medidor de potencia óptica externa y desmontable ofrece flexibilidad adicional, facilitando el reemplazo o ajuste según los requisitos de prueba.
Ideal para fabricantes de dispositivos ópticos, instituciones de investigación y universidades, este instrumento ofrece una solución confiable para pruebas de dispositivos de comunicación óptica, desde entornos de producción hasta proyectos de investigación avanzada.

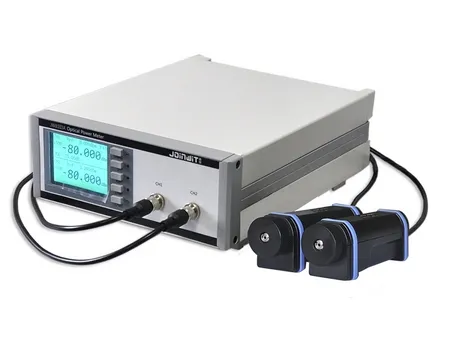

- Configuración multifuncional y flexible (sonda desmontable para uso independiente, conexión al medidor o uso con detector incorporado)
- Configurable con 1 a 4 canales (más canales disponibles con el modelo JW8105)
- Amplio rango de prueba dinámica de 10 a -80dBm
- Frecuencia de muestreo ajustable con un máximo de 10 kS/s
- Tres modos de almacenamiento de disparo con bordes de disparo personalizables
- Almacenamiento de gran capacidad con hasta 65,536 puntos de datos por canal
- Funcionalidad de salida de voltaje analógico

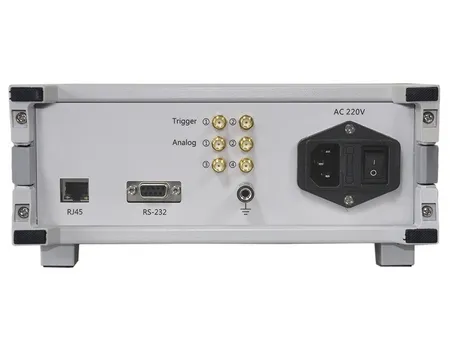

- Admite comunicación simultánea a través de RJ45 y RS232
- Capaz de medición de PDL (pérdida dependiente de la polarización)
- Visualización de longitud de onda configurable por el usuario, que admite hasta 32 longitudes de onda
- Varias opciones de conector, incluidos adaptadores de fibra desnuda, conectores universales de 1.25mm/2.5mm e interfaces FC/LC/SC
- El circuito de control de temperatura interno garantiza la estabilidad del detector para una mayor precisión de prueba
| Tipo de detector | InGaAs/Si |
| Tamaño de detector | Ø2.0mm |
| Rango de medición de longitud de onda | 850 a 1700nm, 400 a 1100nm |
| Rango de medición de potencia | A: 10 a -80dBm C: 25 a -60dBm |
| Linealidad | ±0.04dB (A: 10 a -50dBm) (C: 25 a -35dBm) ±0.08dB (A: -50 a -70dBm) (C: -35 a -55dBm) |
| Incertidumbre | ±3% |
| Incertidumbre del canal | 0.04dB |
| Unidad de medida | dBm/Watt |
| Resolución de pantalla | 0.01/0.001dB |
| Temperatura de funcionamiento | 5 a 40℃ |
| Temperatura de almacenamiento | 25 a 70℃ |
| Dimensiones | 2U×235×380mm |
| Peso | < 5kg |
| Fuente de alimentación | AC 220V 50Hz |
| Voltaje analógico | 0 a 2.5V |
