Molino agitador vertical
CITIC HIC tiene más de 60 años de experiencia en la industria de procesamiento de minerales. Desde nuestro establecimiento hemos mantenido nuestro firme compromiso de incrementar la eficiencia de molienda de minerales mediante la exploración continua, la mejora y el desarrollo de equipos de molienda energéticamente eficientes. El molino de agitación vertical de la serie CSM es desarrollado conjuntamente por expertos nacionales y extranjeros y un equipo de I D. Con sus propios derechos de propiedad intelectual, este molino de mezcla vertical es la solución de molienda húmeda ideal para clientes globales que buscan molinos de mezcla seguros, confiables y energéticamente eficientes.
El molino de agitación vertical tiene las ventajas de baja velocidad, alta confiabilidad y larga vida útil. En comparación con los molinos de bolas, las ventajas significativas de los agitadores verticales son un tamaño más pequeño, menos equipos auxiliares requeridos, sistemas más simples y más opciones de métodos de procesamiento. El flujo de polvo en un molino agitador es continuo y puede operar tanto en operaciones de circuito abierto como cerrado.
Otra característica de los molinos agitadores verticales es el bajo nivel de ruido, vibración y calor generado. El medio de molienda se mueve de manera ordenada en el molino de medios de agitación vertical, mejorando así la eficiencia del rendimiento de molienda y reduciendo en gran medida el consumo de energía. Dado que el molino agitador vertical funciona con molienda húmeda, no se requiere ningún sistema de enfriamiento debido a su operación de baja velocidad.
Además, los molinos agitadores verticales ocupan menos espacio ya no requieren de ninguna pieza giratoria externa. El agitador de tornillo logra el equilibrio de fuerza de modo que la base se somete solo a la fuerza combinada del molino, la suspensión y el medio de molienda. Esta base simple ayuda con tiempos de instalación cortos.
- Ocupan menos espacio
- No tienen piezas giratorias externas
- Se requiere menos equipos auxiliares
- Conceptos básicos sencillos
- Fácil instalación y corto ciclo de instalación
- Alta eficiencia, ahorro de energía
- Bajo índice de desgaste, menor coste
- Mantenimiento mínimo
- Excelente adaptabilidad a las características del mineral
- La finura de molienda es ajustable
- Buena distribución normal
- Más opciones del sistema
- Baja velocidad de rotación y alta fiabilidad
- Bajo nivel de ruido, vibración y calor
- Excelente rentabilidad
CITIC HIC participó en la formulación de estándares nacionales para molinos agitadores verticales, liderando el desarrollo inteligente a gran escala de la tecnología de molinos mezcladores en el mercado nacional. CITIC HIC utiliza estándares avanzados de diseño y fabricación del mundo para garantizar que el rendimiento técnico de los molinos verticales con medios agitadores estén a la vanguardia. Como resultado, nuestros clientes pueden comprar equipos completos en un solo lugar. - Tasa alta de operación
La larga vida de nuestros productos se debe al uso de normas internacionales, materiales de alta calidad y la tecnología de procesamiento más avanzada. - Procesos respetuosos con el medio ambiente y con bajas emisiones de carbono
La tecnología de control inteligente y los materiales resistentes al desgaste de larga duración garantizan operaciones con bajas emisiones de carbono y respetuosas con el medio ambiente. - Servicios de alta eficiencia
Los molinos agitadores verticales de CITIC Heavy Industry se utilizan ampliamente en minas de metales no ferrosos, carbón negro y productos químicos en empresas mineras y concentradores nacionales, y se han exportado a Australia, Chile, Rusia y más países y regiones del mundo. Nuestros clientes globales aprecian especialmente el rendimiento confiable.
- Selección
-
Ofrecemos plantas concentradoras mineras con diversas opciones de sets completos de equipos::
Molino semiautógeno SAG molino de bolas molino agitador vertical
Rodillo de molienda de alta presión molino de bolas molino agitador vertical
Rodillo de molienda de alta presión molino agitador vertical
Molino semiautógeno SAG molino de agitación vertical

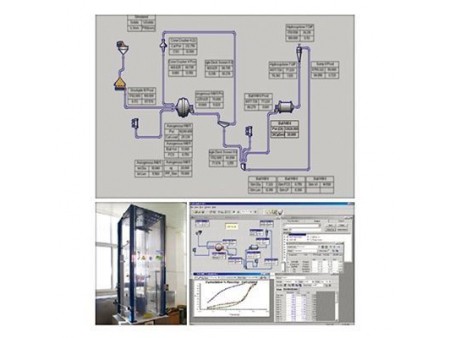

Brindamos soluciones óptimas para la selección de molinos agitadores verticales mediante pruebas de minerales, simulación de procesos y optimización

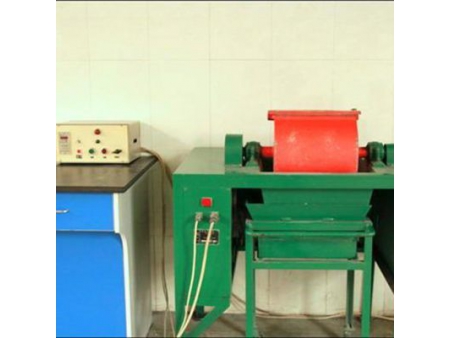

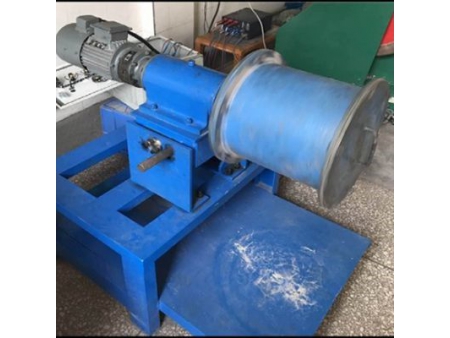

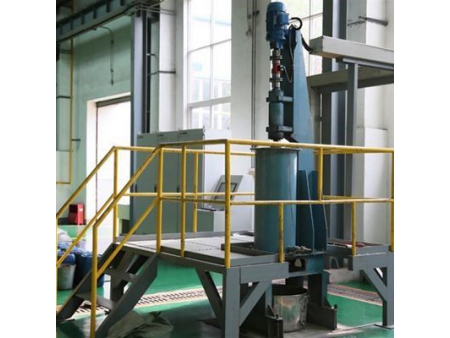

Prueba de molino agitador vertical Prueba de molienda Levin Prueba de índice de adhesión Software de simulación JKSimMet
- Simulación

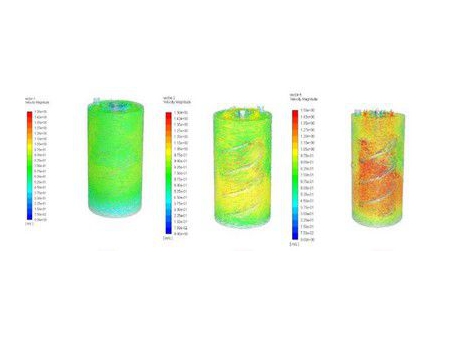

- A través del modelado de análisis de elementos finitos, se simula y analiza el comportamiento de acoplamiento de partículas y fluidos, y se optimizan los parámetros de funcionamiento del equipo para mejorar la eficiencia de molienda.
- Resistencia
- Los cálculos de resistencia se llevan a cabo con el fin de medir la resistencia del agitador de hélice, eje de transmisión, cilindro y parte superior del cuerpo mediante análisis de elementos finitos para determinar la estructura óptima y se realizar un análisis sísmico para garantizar la confiabilidad del molino agitador.

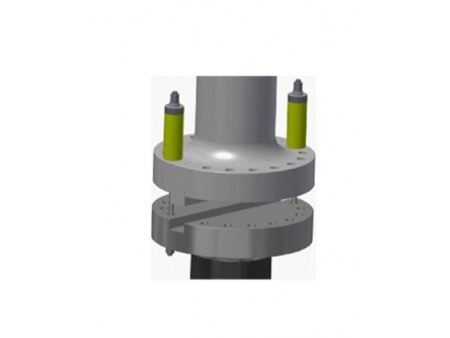

- Transmisión
- Dependiendo de la potencia del motor, tenemos tres modos de transmisión:
Motor tipo jaula de ardilla de arranque directo
Arranque de frecuencia variable con VFD
Arranque suave por resistencia al líquido con motor de rotor bobinado
- Equipos auxiliares
- Nuestros molinos agitadores verticales pueden equiparse con dispositivos de trayectoria en espiral, sistemas de elevación/izaje, transportadores de tornillo, llaves hidráulicas, dispositivos de adición de medios abrasivos y más.
- Control

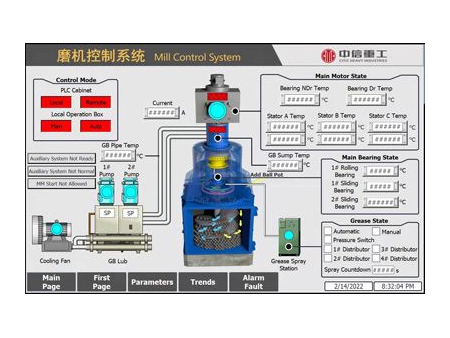

- El sistema PLC se utiliza para lograr el control de bajo voltaje y la protección del sistema. El sistema de monitoreo se utiliza para informar visualmente al operador del estado del sistema, incluida la temperatura, la presión, el caudal, la presión diferencial y la tasa de vibración, a través de la pantalla táctil.
| Modelo | Potencia del motor | Volumen del motor | Área de instalación requerida | Altura | Peso | Capacidad |
| kW | m³ | m×m | m | t | t/h | |
CSM-150 | 150 | 10 | 2.4×2.5 | 9 | 30 | 13-16 |
CSM-200 | 200 | 10 | 2.4×2.5 | 9.2 | 32 | 18-21 |
CSM-250 | 250 | 13 | 2.7×2.8 | 9.6 | 42 | 22-27 |
CSM-300 | 300 | 20 | 3.1×3.2 | 10.1 | 62 | 27-33 |
CSM-400 | 400 | 24 | 3.2×3.4 | 11.9 | 72 | 37-44 |
CSM-500 | 500 | 32 | 3.5×3.8 | 12.1 | 96 | 47-56 |
CSM-600 | 600 | 35 | 3.7×3.9 | 12.7 | 101 | 57-68 |
CSM-750 | 750 | 39 | 3.9×4.1 | 13 | 108 | 72-86 |
CSM-850 | 850 | 46 | 4.2×4.5 | 13.5 | 125 | 82-98 |
CSM-950 | 950 | 49 | 4.4×4.7 | 13.8 | 137 | 92-111 |
CSM-1120 | 1120 | 66 | 4.9×5.3 | 14.4 | 170 | 109-131 |
CSM-1500 | 1500 | 87 | 5.6×5.9 | 15.2 | 225 | 146-175 |
CSM-2250 | 2250 | 147 | 6.7×6.9 | 16.9 | 364 | 219-263 |
CSM-3360 | 3360 | 156 | 6.7×6.9 | 18.9 | 420 | 327-392 |
Nota: Según la tabla anterior, el 60% de las partículas de alimentación son de 200 mesh, y el 80% de la finura de molienda es de 400 mesh.

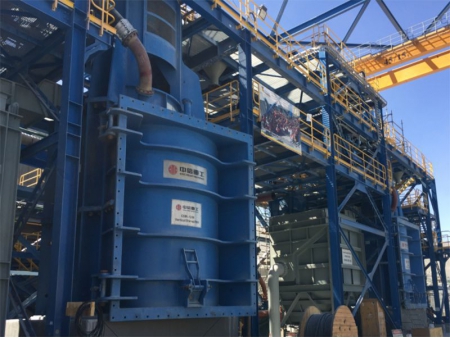

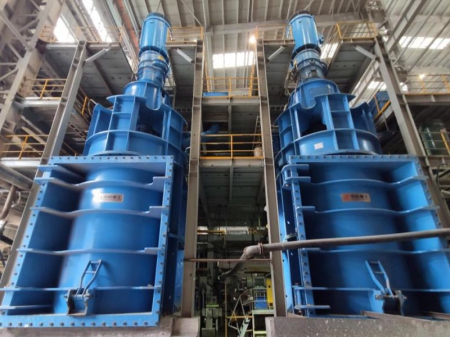

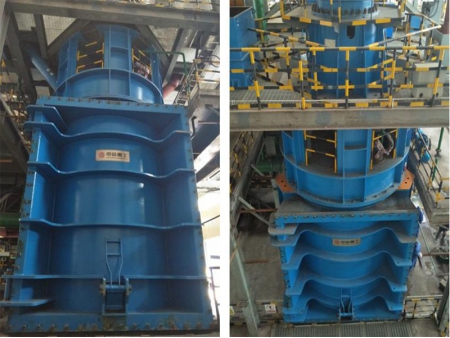

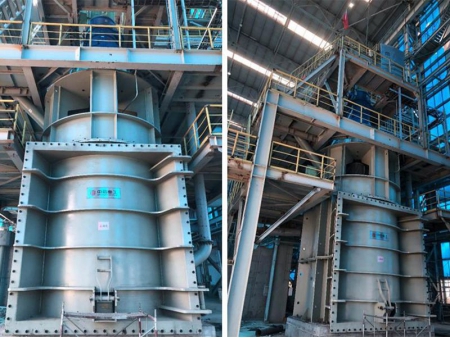

Corporación Nacional del Cobre de Chile (Codelco)
Molino agitador vertical (CSM-1200)
Grupo Minero Zijin
Molino agitador vertical CSM-1120
Compañía de hierro y acero Jiuquan (JISCO)
Molino agitador vertical (CSM-1120)
Grupo TISCO
Molino agitador vertical (CSM-1120)

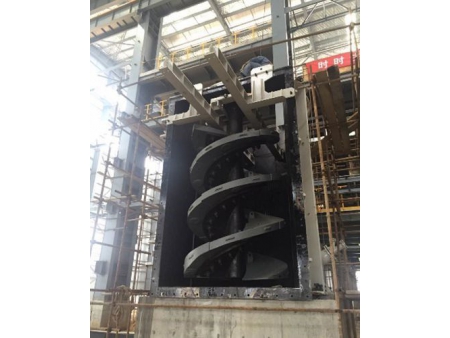

- Fabricación
Capacidad de tratamiento térmico
Con un solo proceso se puede lograr 900t de acero fundido refinado, lingotes de acero de 600t, 600t de piezas fundidas, 400t de forja máxima, 200t de fundición gris, 150t de fundición nodular y 20t de fundición no ferrosa. - Servicios
Servicio técnico de por vida
Con tecnología avanzada y vasta experiencia, CITIC HIC puede optimizar individualmente los procesos y el rendimiento de acuerdo con las necesidades y requerimientos de cada cliente en cada paso clave. Nuestros servicios de por vida incluyen instalación de equipos, pruebas, mantenimiento, reacondicionamiento, monitoreo y diagnóstico remotos, actualizaciones y modificaciones, y garantías de desempeño.
