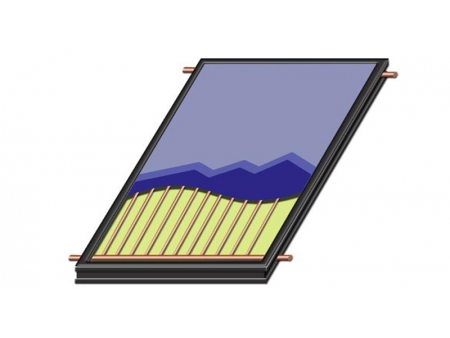

Principio Operativo
La luz solar pasa a través de la cubierta de vidrio, impactando la placa absorbedora que luego se calienta, convirtiendo la energía solar en energía térmica. El calor luego se transfiere a gas o fluido a través de los tubos adjuntos por medio de un proceso de transferencia de calor por convección. A la cubierta de vidrio de la placa absorbedora por lo general se le pinta con “recubrimiento selectivo”, esto permite que la luz atraviese mientras se bloquea la luz infrarroja, permitiendo que las placas absorbedoras absorban y retengan el calor de manera más eficiente.

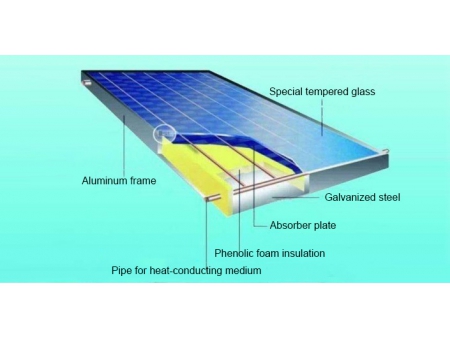

Diagrama de Estructura

Placa absorbedora:
Las placas absorbedoras son pintadas con un recubrimiento absorbente, esto hace que las placas absorban y retengan el calor.

Espuma fenólica aislante:
ha sido especialmente diseñada para prevenir que el colector solar pierda el calor. Esta espuma está hecha con materiales no absorbentes con poco coeficiente térmico para garantizar un excepcional efecto de aislamiento térmico

Cubiertas de vidrio:
Estas cubiertas permiten que la luz solar atraviese, pero bloquea la luz infrarroja, de esta manera se reduce la pérdida de energía.

Carcasa (cuadro, base):
Se utiliza para integrar diversos componentes, como la placa absorbedora, cubiertas de vidrio, materiales aislantes, etc. La carcasa está hecha con materiales tales como el acero, placas de acero a color, placas de aluminio repujado, placas de acero inoxidable, placas de aluminio, etc. La carcasa se caracteriza por su rigidez, Resistencia y por su fácil instalación.

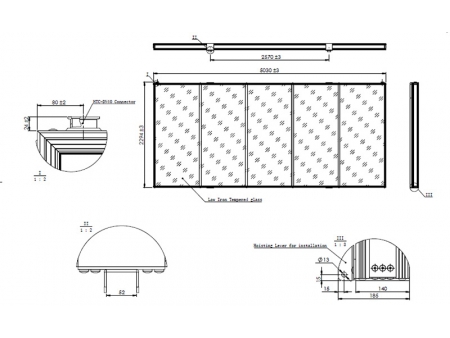

Parámetros Técnicos

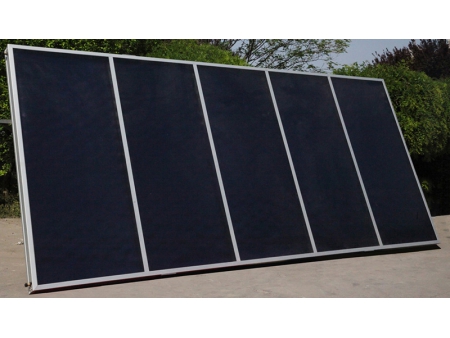

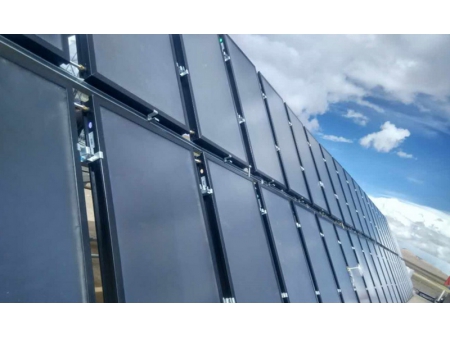

HSJ115

Modelo		HSJ115
Placa absorbedora	Recubrimiento	Titanio azul
	Tipo de estructura	Placa tubular
	Absorbancia	≥95%(@AM1.5)
	Emitancia térmica	≤5%(@80℃)
	Material de revestimiento	Aluminio
	Tubo colector	Cobre φ42×1.5mm
	Tubo vertical	Cobre φ8×0.45 mm
Marco	Dimensiones	5030×2270×140 mm
	Material	Aluminio de alto grado 6063-T5
	Tratamiento superficial	Esmerilado con color blanco
	Sellado	Sellante de silicona a prueba de agua
Cubierta	Material	Vidrio templado bajo en hierro en color blanco intenso
	Espesor	3.2mm
	Transmitancia solar	≥91.5 %
Base	Material	Chapa revestida a color
Base	Espesor	0.4mm
Aislamiento	Material	Base: Poliuretano Lana de vidrio
	Material	Aislamiento secundario: Poliuretano
	Espesor	Dimensión de base: 30mm
	Espesor	Dimensión lateral: 40mm
Conector	Tamaño	DN40
Conector	Cantidad	2 pzas
Rendimiento	Presión nominal	1.0MPa
	Eficiencia	0.81
	Coeficiente de pérdida de calor	3.8W/m·K
	Área total o área del colector	Total area: 11.5㎡
	Área de apertura	10.5㎡
	Rendimiento térmico	1. Cuando la temperatura ambiental es de 5℃, la cantidad de radiación es 20MJ/㎡, lo que significa que el colector recolecta más de 120MJ cada día.
	Rendimiento térmico	2. El rendimiento de colector cumple con los criterios de GB/T6424-2007.
	Prueba de fugas	Ninguna fuga

HSTC500

Modelo		HSTC500
Placa absorbedora	Recubrimiento	Blue film Coating
	Tipo de estructura	Placa tubular
	Absorbancia	≥95%(@AM1.5)
	Emitancia térmica	≤5%（@80℃）
	Material de placa absorbedora	Chapa de aluminio
	Tubo colector	Cobre φ22×0.6mm
	Red de conductos	Cobre 12-φ10×0.5 mm
Marco	Dimensiones	2050x1050x100 mm
	Material	Aluminio de grado superior 6063-T5
	Tratamiento superficial	Pintura negra
	Sellado	Silicona de alta Resistencia
Cubierta	Material	1. Vidrio templado（con una capa de lámina antireflejante AR） 2. Doble cristal
	Espesor	3.2-6-3.2mm
	Transmitacia solar	≥85 %
Base	Material	Poliuretano Aerogel
Aislamiento	Material	35K glass wool
Aislamiento	Espesor	30mm
Conector	Tamaño	G3/4
Conector	Cantidad	4 pzas
Rendimiento	Presión nominal	1.0MPa
	Eficiencia	0.72
	Coeficiente de pérdida de calor	2.79W/m·K
	Área total o área del colector	Área del colector: 2.15 ㎡
	Área de apertura	1.87㎡
	Rendimiento térmico	Su salida es 518W/㎡bajo condiciones de radiación solar de 1000W/㎡con una diferencia de temperatura de 80℃
