Intercambiador de Calor, de Tubos con Aletas

Intercambiador de Calor, de Tubos con Aletas
Intercambiador de Calor, de Tubos con Aletas
Intercambiador de Calor, de Tubos con Aletas
Intercambiador de Calor, de Tubos con Aletas
Intercambiador de Calor, de Tubos con Aletas
Intercambiador de Calor, de Tubos con Aletas
Intercambiador de Calor, de Tubos con Aletas
Solicite un presupuesto

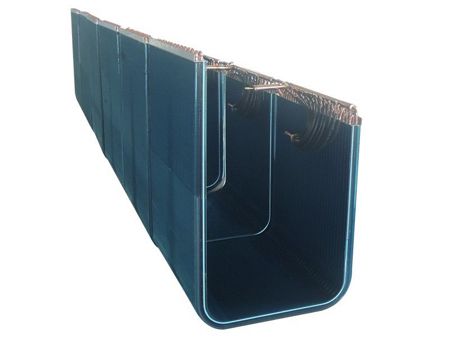

Este intercambiador de calor, de tubo con aletas utiliza una rosca interna engrosada de 9,52*0,3*0,17, con aletas de papel de aluminio hidrófilo de 0,12 mm de grosor. El juego completo se fabricó de forma automática, incluido una chapa metálica, chapa de aluminio, tubo de cobre y uno curvado, asegurando el máximo control de la calidad. Emplear un tubo largo en U reduce el número de soldaduras en un 70%, disminuyendo las posibles fugas de soldadura.

Solicite una cotización
Aplicaciones

El uso de intercambiadores de calor con aletas en la ingeniería, ha ido en aumento en los últimos años. Se pueden distinguir tres aplicaciones fundamentales:

  • Condensador refrigerado por aire: Este condensador ha sido diseñado para colocarlo en el exterior, mientras que el compresor y el evaporador se ubican en el interior del edificio, reduciendo el riesgo de daño de las piezas eléctricas fundamentales del sistema y así mismo,reduce el costo de mantenimiento.
  • Los evaporadores refrigerados por aire utilizados en los sistemas de bomba de calor de doble fuente, son capaces de reducir el consumo energético.
  • Un enfriador seco es una solución energética ideal para climas más fríos, también conocido como "ahorrador de energía en invierno". Funciona al intercambiar calor de forma directa entre el agua a alta temperatura y el aire a baja temperatura sin necesidad de un refrigerante. Esto reduce el consumo de energía del sistema, ya que hay menos trabajo de ventiladores y bombas.
Características
  • La selección de cada parte como: ventiladores de bajo consumo y bajo nivel sonoro, boquillas con buen diseño ha sido muy minucioso, la disposición de las aletas aseguran un flujo de aire eficaz y un funcionamiento silencioso.
  • Este intercambiador de calor de tubos con aletas tiene incluido un ventilador con protección IP54 y un aislamiento de clase F, para lograr un funcionamiento más fiable y alargar la vida útil.
  • Los ventiladores a prueba de explosiones, la lámina de cobre, los revestimientos anticorrosión, los tubos de acero inoxidable del intercambiador de calor y la chapa de acero inoxidable están disponibles para que pueda elegirlos para mejorar su uso y adecuarse a las condiciones de trabajo.
Especificaciones

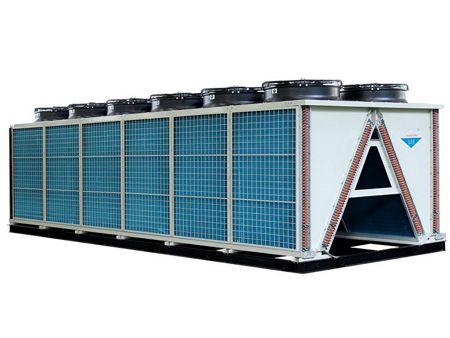

Condensador refrigerado por aire, con aletas de 2,2 mm de separación
Modelo UC2-236 UC2-285 UC2-348 UC2-421 UC2-465 UC2-560 UC2-589
Nominal heat exchange capacity R404A Δ kW 235.86 284.84 348.49 421 464.84 560.17 588.54
Y 180.44 206.01 266.46 306.19 354.61 405 444.83
R22 Δ 231.1 275.42 343.81 407.52 451.27 540.8 559.19
Y 175.19 196.91 259.89 292.99 343.89 388.52 423.93
Air flow Δ M³/h 71234 65922 106807 98832 142410 131767 178077
Y 45116 43250 67639 62219 90180 82933 112738
Fan motor Δ Phase 3 3 3 3 3 3 3
Y
Δ W 10400 10400 15600 15600 20800 20800 26000
Y 6400 6400 9600 9600 12800 12800 16000
Δ A 19.02 19.02 28.80 28.80 38.40 38.40 48.00
Y 10.80 10.80 16.20 16.20 21.60 21.60 27.00
Fan NOXΦ 2x2x630 2x2x630 2x3x630 2x3x630 2x4x630 2x4x630 2x5x630
Noise level Δ DB(A)10m 64 64 66 66 67 67 68
Y 57 57 59 59 60 60 61

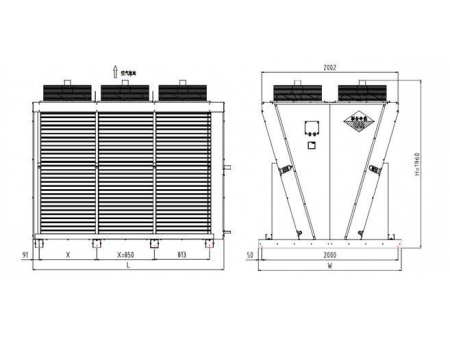

Dimensions L mm 1970 1970 2820 2820 3670 3670 4520
W mm 2100 2100 2100 2100 2100 2100 2100
H mm 1960 1960 1960 1960 1960 1960 1960
Weight Kg 533 641 765 873 1025 1133 1275
Outlet diameter mm 53.9x2 53.9x2 63.5x2 63.5x2 63.5x2 76.2x2 76.2x2
Inlet diameter mm 41.28x2 41.28x2 53.9x2 53.9x2 53.9x2 63.5x2 63.5x2

Notas:

  • 1. Parámetros nominales de intercambio térmico: temperatura de evaporación Te=40 ℃, temperatura del agua de entrada Ti=30 ℃, temperatura del agua de salida To=35 ℃, temperatura de sobrecalentamiento 5 ℃.
  • 2. Parámetros de las condiciones de trabajo de la fuente de agua: temperatura de evaporación Te=35 ℃, temperatura del agua de entrada Ti=18 ℃, temperatura del agua de salida To=29 ℃, temperatura de sobrecalentamiento 5 ℃. Intercambio de calor Q (fuente de agua) = 1,18Q (nominal).
  • 3. Presión máxima de trabajo admisible del lado del refrigerante: 4,5 MPa, presión de funcionamiento: 3,8 MPa; presión máxima de trabajo admisible del lado del agua: 2,0 MPa.
  • 4. Pérdida de presión del agua < 100 KPa.
Opcional

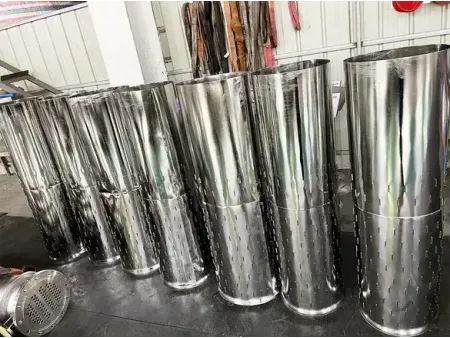

Intercambiador de calor de tubos

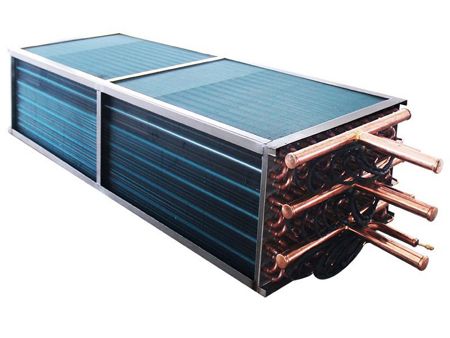

  • Intercambiador de calor, de aletas de cobre
    El cobre se ha consolidado como uno de los materiales de mayor preferencia para los intercambiadores de calor debido a su alto coeficiente de transferencia térmica y su facilidad de transformación. Su precio es accesible, el cobre es una opción muy solicitada en la industria de los intercambiadores de calor y se encuentra en plataformas de perforación en el mar, barcos y equipos costeros refrigerados por aire.

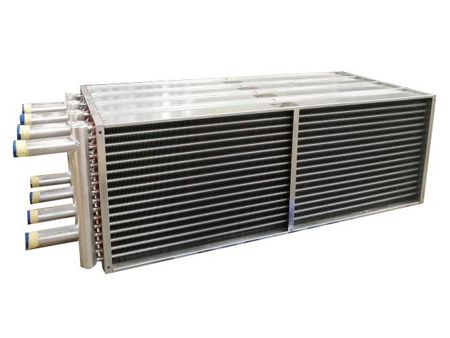

  • Intercambiador de calor, de aletas de acero inoxidable
    El acero inoxidable es un material muy versátil, es altamente estético, su resistencia a la corrosión y su amplia gama de aplicaciones lo hacen preferible. Desde las aletas, tubos del intercambiador de calor y chapas metálicas hasta otros materiales, los intercambiadores de calor de aletas de acero inoxidable pueden emplearse para refrigerar gases orgánicos, gases de combustión y vapor. Una variedad de industrias lo prefiere debido a sus excelentes propiedades.
