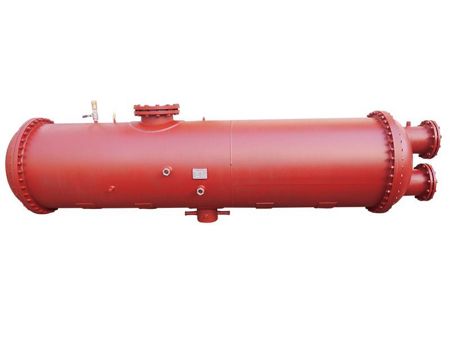

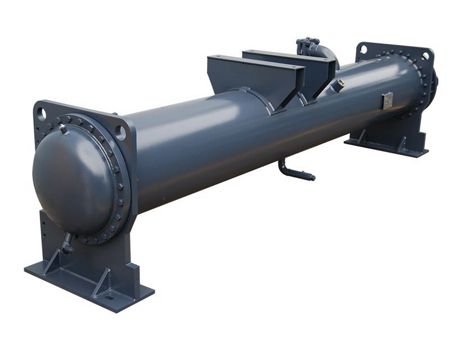

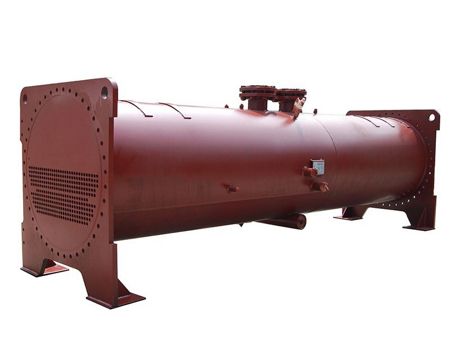

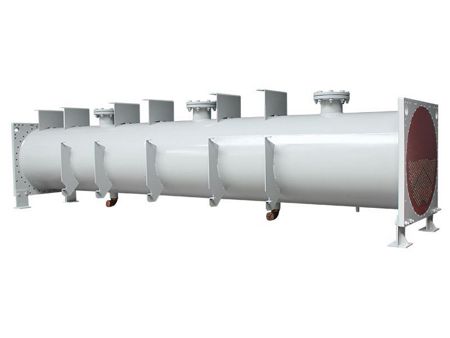

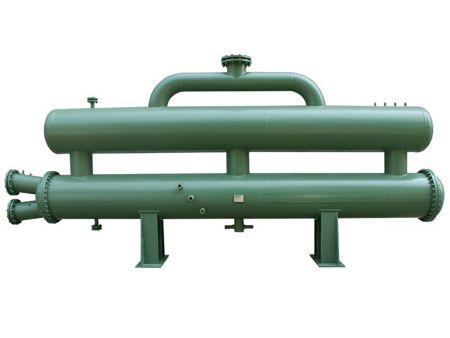

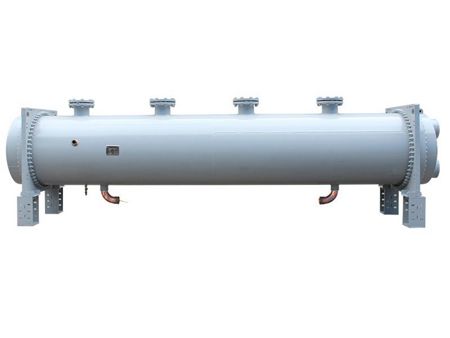

Evaporador Inundado, de Carcasa y Tubo Fabricante

Evaporador Inundado, de Carcasa y Tubo

Solicite un presupuesto

Nosotros: http://heater-chiller.com.ar/4-1-2-shell-and-tube-flooded-evaporator.html

El principio de funcionamiento del evaporador inundado se diferencia al del evaporador de expansión seca ya que, el evaporador inundado, el agua fría circula a través de los tubos del intercambiador de calor, mientras que el refrigerante se mantiene en un depósito que está debajo de los tubos. Los tubos del intercambiador de calor del evaporador inundado se caracterizan por: tener numerosas perforaciones en forma de aguja en la superficie externa y están contorneados internamente para mejorar la transferencia de calor. Debido a este diseño, la ebullición del refrigerante en el exterior del tubo es generada para facilitar la transferencia de calor en el interior. Este tipo de tubo especial de intercambio de calor multiplica por 5 el coeficiente de transferencia de calor comparado con los tubos estándar.

El evaporador inundado de carcasa y tubo, funciona mediante la absorción de agua y la evaporación del refrigerante en su exterior. La carcasa del evaporador se llena con el refrigerante líquido, ocupando aproximadamente entre el 55% y el 65% del total d la capacidad del recipiente. Una vez que ingresa al evaporador, el refrigerante líquido absorbe el calor del agua que va circulando, se transforma en gas y luego retorna al compresor a través de un separador ubicado en la parte superior del cilindro.

Solicite una cotización

Características

El evaporador inundado tiene un tubo especial de intercambio de calor de 1,1 mm de grosor, diseñado para incrementar el área de intercambio de calor. Esto es posible gracias a que un tubo intercambiador de calor roscado de tipo T se le incorporado.
Este dispositivo ha logrado diferentes patentes a nivel nacional por su diseño y estructura interna únicos.
El agua circula a través de los tubos, el refrigerante pasa a través de una carcasa, los intercambios de calor entre el refrigerante líquido, el refrigerante en estado gaseoso es vaporizado y va directo al compresor, mejorando la eficiencia de la transferencia de calor.
Este producto es perfecto para una variedad de compresores, incluidos los de tornillo, centrífugos, de cojinete magnético y otros.
La excelente estructura del evaporador ha combinado comodidad, facilidad de manejo y funcionamiento y tiene un gran índice de transferencia térmica.

Especificaciones

Evaporador inundado de carcasa y tubo, tipo estándar

Modelo	Capacidad nominal de intercambio de calor kW	Entrada/salida de agua (pulg.)	Entrada de refrigerante (pulg.)	Salida de refrigernate (pulg.)	Largo A mm	Ancho B mm	Alto C mm	Peso kg
Modelo	R22/R134a/R404A	Entrada/salida de agua (pulg.)	Entrada de refrigerante (pulg.)	Salida de refrigernate (pulg.)	Largo A mm	Ancho B mm	Alto C mm	Peso kg
UCM100A	352	4"	1-3/8",2-1/8"	4"	2837	540	540	617
UCM120A	422	5"	1-3/8",2-1/8"	4"	2837	600	600	630
UCM140A	492	5"	1-3/8",2-1/8"	4"	3446	600	600	767
UCM160A	563	5"	1-3/8",2-1/8"	5"	3446	600	600	791
UCM180A	633	5"	1-3/8",2-1/8"	5"	3446	600	600	815
UCM200A	703	6"	1-3/8",2-1/8"	5"	3446	660	660	798
UCM210A	739	6"	1-3/8",2-1/8"	5"	3446	660	660	810
UCM240A	844	6"	2-1/8",1-5/8"	5"	3446	660	660	844
UCM250A	879	6"	2-1/8",1-5/8"	6"	3446	660	660	856
UCM280A	985	8"	2-5/8",1-5/8"	6"	3446	710	710	903
UCM290A	1020	6"	2-1/8",1-5/8"	5"	3446	710	710	915
UCM310A	1090	8"	2-5/8",1-5/8"	8"	3992	660	660	1210
UCM340A	1196	8"	2-1/8",1-5/8"	8"	3992	710	710	1346
UCM360A	1266	8"	2-5/8",1-5/8"	8"	3992	710	710	1357
UCM390A	1372	8"	2-1/8",1-5/8"	8"	3992	710	710	1391
UCM420A	1477	8"	2-5/8",1-5/8"	8"	3992	710	710	1427
UCM470A	1653	8"	2-5/8",1-5/8"	8"	4492	830	830	1589
UCM580A	2040	8"	4"	6"	4492	930	930	1740
UCM680A	2392	8"	5"	8"	4492	980	980	1920

Notas:

1. Parámetros nominales de intercambio térmico: temperatura de evaporación Te=4,5 ℃, temperatura del agua de entrada Ti=12 ℃, temperatura del agua de salida To=7 ℃, temperatura de sobrecalentamiento 5 ℃.
2. Parámetros de las condiciones de trabajo de la fuente de agua: temperatura de evaporación Te=5 ℃, temperatura del agua de entrada Ti=15 ℃, temperatura del agua de salida To=8 ℃, temperatura de sobrecalentamiento 5 ℃. Intercambio de calor Q (fuente de agua) = 1,05Q (nominal).
3. Presión de trabajo máxima admisible del lado del refrigerante: 3,0 MPa, presión de funcionamiento: 2,5 MPa; presión de trabajo máxima admisible del lado del agua: 2,0 MPa.
4. Pérdida de presión del agua < 100 KPa.
