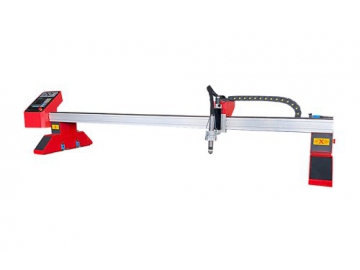

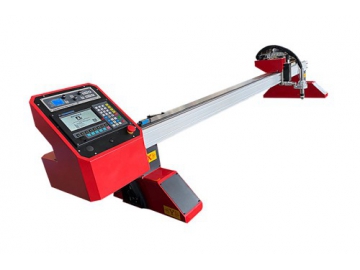

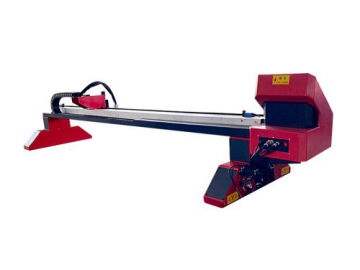

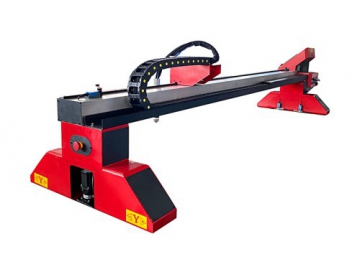

Máquina de Corte por Plasma y Oxicorte, tipo Mini Pórtico GC-3010
- Área efectiva de corte: 2000× 8000mm (87×315 pulgadas)
- Tipos de gas para oxicorte: Oxígeno Propano u Oxígeno Acetileno
- Espesor máx. de oxicorte: 200mm (8 pulgadas)
- Espesor máx. de corte por plasma: 40mm (configurado con la fuente de alimentación plasma según el espesor de corte)
- Precisión de trabajo del corte por plasma: ±0.2mm/m
- Voltaje & frecuencia: 110V±10％, 60Hz, 0.21HP(160W)
- Peso: 600 kg
- 49 patrones pre establecidos.

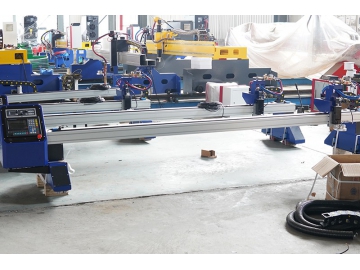

A diferencia de las máquinas de corte CNC de pórtico pesadas, esta máquina de corte CNC tipo mini pórtico ocupa una superficie pequeña, es fácil de instalar y tiene un bajo costo de operación. Cuenta con estructura de pórtico con una amplitud de 3m, 4m y entre otras opciones. El accionamiento de doble lado garantiza un funcionamiento estable y una alta productividad, por lo que es adecuado para el corte de chapa metálica de acero al carbono, acero al manganeso, acero inoxidable, etc. Además, la máquina de corte CNC está disponible con varias antorchas de corte para satisfacer las necesidades de producción individuales de cada cliente. El corte lineal y el corte curvo pueden configurarse en modo de corte dual en una sola máquina para llevar a cabo procesos de corte de perfiles. Asimismo, el sensor capacitivo o el control de altura de la antorcha de plasma son opcionales.
| Modelo | GC-3010 |
| Área de corte efectiva | 2200×8000mm |
| Velocidad de corte | 50-15000mm/min (Máx. 15000) |
| Fuente de alimentación | 380V±10％VAC, 50/60HZ trifásico 220V±10％V AC, 50/60HZ monofásico |
| Oxicorte (Corte por llama) | |
| Espesor de oxicorte | 1-200mm (Oxígeno Propano u Oxígeno Acetileno) |
| Control de altura de antorcha | Ajuste eléctrico de altura de llama (±200mm) |
| Tipos de gas para oxicorte | Oxígeno Propano u Oxígeno Acetileno |
| Antorcha de corte | Antorcha de corte de una sola pieza |
| Plasma cutting | |
| Corte por Plasma | 0-40mm |
| Espesor de corte por plasma | Control de altura de voltaje de arco |
| Control de altura de antorcha | N2, O2, aire comprimido |
| Tipos de gas para corte por plasma | 63A-400A |
| Máquina de corte por plasma | Antorcha de corte por plasma 8m |
| Antorcha de corte | F2300B |
| Sistema de control CNC | Servomotor |
| Motor | ±0.2mm/m |
| Precisión de trabajo | 3500×273×60mm |
| Tamaño de riel guía (L×W×T) | FASTCAM |
| Cambio de modo de corte | Cambio simple entre corte por plasma y oxicorte. El corte por plasma se lleva a cabo al aumentar la fuente de alimentación del plasma, la altura de la antorcha de control de voltaje del arco y la antorcha de corte por plasma. |
La unidad de corte por plasma viene equipada con una antorcha de corte por plasma, que puede cortar placas de metal de hasta 40 mm de espesor, proporcionando un proceso de corte rápido.

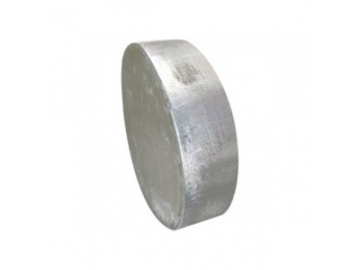

La unidad de oxicorte puede cortar piezas de trabajo con espesores de 150mm a 200mm, se caracteriza por su amplia gama de aplicaciones y bajo costo.
- acero inoxidable
- acero suave
- acero al carbono
- aceros aleados
- acero para muelles
- hierro
- hierro galvanizado
- acero galvanizado
- aluminio
- cobre
- latón
- bronce
- oro
- plata
- titanio

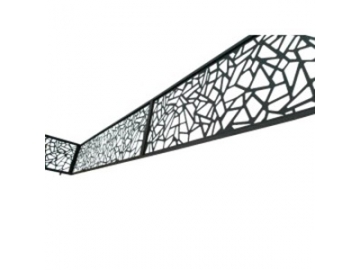

- vallas publicitarias
- placas de identificación
- letras de canal
- letras LED
- utensilios de cocina

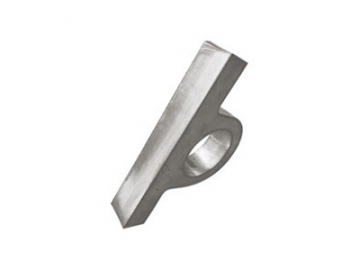

- piezas y componentes metálicos
- contenedores de metal
- cajas metálicas
- estantes de metal
- artesanía en metal
- placas frontales
- hardware
- autopartes
- marcos de anteojos
- componentes electrónicos
- Componenentes de la máquina
- Embalaje
