Mesa de Corte por Plasma y Oxicorte, GC-D1515 Fabricante

Mesa de Corte por Plasma y Oxicorte, GC-D1515

Solicite un presupuesto

Nosotros: http://cnc-cuttingmachine.com.ar/2-1-cnc-plasma-flame-cutting-table.html

Área efectiva de corte: 1500×1500mm (59×59 pulgadas)
Tipos de gas para oxicorte: Oxígeno Propano u Oxígeno Acetileno
Espesor máx. de oxicorte: 200mm (8 pulgadas)
Espesor máx. de corte por plasma: 40mm (configurado con la fuente de alimentación plasma según el espesor de corte)
Precisión de trabajo del corte por plasma: ±0.2mm/m
Voltaje & frecuencia: AC220V/3×380V±10% 50Hz, 10.06HP (7.5KW)
49 patrones pre establecidos.
Peso ligero, fácil de transportar e instalar

Consulta

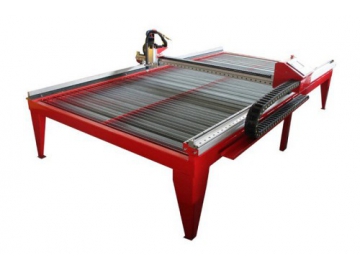

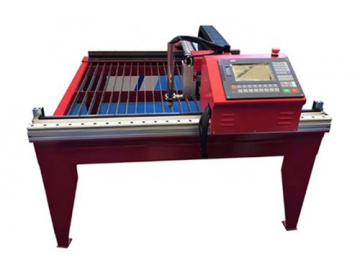

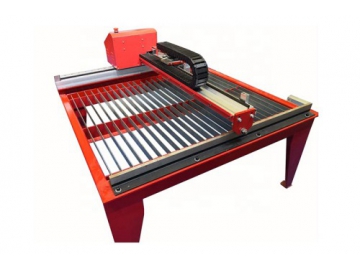

La mesa de corte por plasma y oxicorte es un sistema de corte CNC compacto de alta velocidad diseñado para el corte rápido y preciso de chapas de acero al carbono, aluminio, cobre, acero inoxidable y otros tipos de chapas metálicas. Las chapas cortadas por esta máquina se caracterizan por sus bordes lisos, que no necesitan de posprocesamiento o un proceso de desbarbado. Además, esta mesa de corte CNC también es una alternativa ideal a las punzonadoras.

Esta mesa de corte por plasma y oxicorte CNC tiene un alto grado de automatización, su rendimiento es confiable, tiene una alta precisión, bajo costo, mantenimiento conveniente y se puede utilizar para el corte automático de placas metálicas no ferrosas medianas y delgadas.

Modelo	GC-D1515
Área de corte efectiva	1500×1500mm
Velocidad de corte	50-4000mm/min (Máx. 4000)
Fuente de alimentación	380V±10％VAC, 50/60HZ trifásico 220V±10％V AC, 50/60HZ monofásico
Corte por plasma
Espesor de corte por plasma	0-40mm
Control de altura de antorcha	Control de altura de voltaje de arco
Tipos de gas para corte por plasma	N2, O2, aire comprimido
Máquina de corte por plasma	63A-200A
Antorcha de corte	Un set de antorchas de corte por plasma
Sistema de control CNC	FL2100
Motor	Motor paso a paso Leadshine
Precisión de trabajo	±0.2mm/m
Oxicorte (Corte por llama)
Espesor de oxicorte	1-100mm (Oxígeno Propano u Oxígeno Acetileno)
Control de altura de antorcha	Ajuste eléctrico de altura de llama (±60mm)
Tipos de gas para oxicorte	Oxígeno Propano u Oxígeno Acetileno
Tamaño de riel guía (L×W×T)	2000mm×2000mm
Software	Starcam/Fastcam
Cambio de modo de corte	Cambio simple entre corte por plasma y oxicorte. El corte por plasma se lleva a cabo al aumentar la fuente de alimentación del plasma, la altura de la antorcha de control de voltaje del arco y la antorcha de corte por plasma.

La unidad de corte por plasma viene equipada con una antorcha de corte por plasma, que puede cortar placas de metal de hasta 40 mm de espesor, proporcionando un proceso de corte rápido.

La unidad de oxicorte puede cortar piezas de trabajo gruesas, se caracteriza por su amplia gama de aplicaciones y bajo costo.

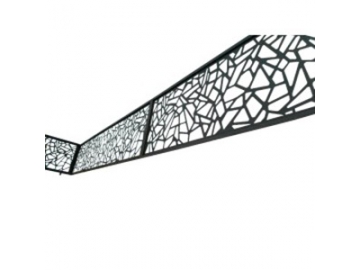

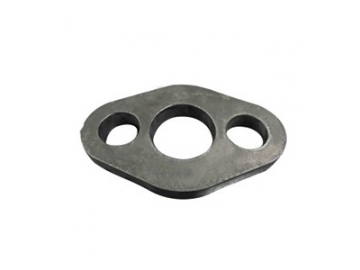

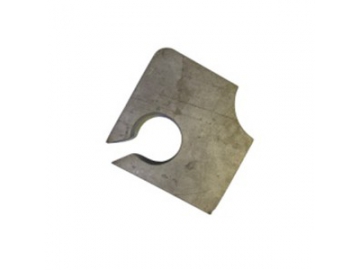

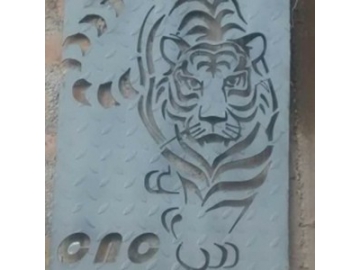

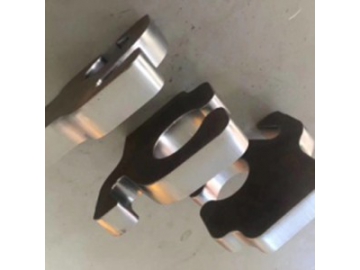

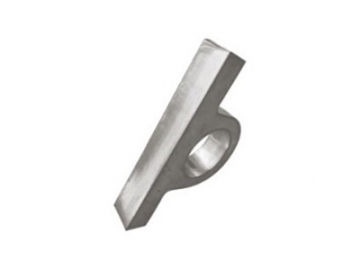

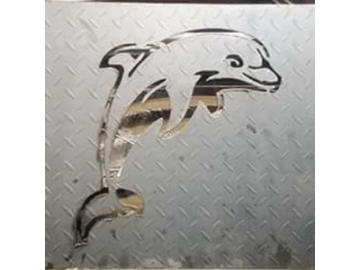

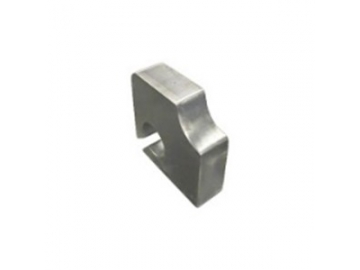

Materiales

acero al carbono
acero inoxidable
aleaciones de acero
aluminio y otros metales no ferrosos

Industrias

Tuberías metálicas
Caja publicitarias
Letras de canal
Productos electrónicos

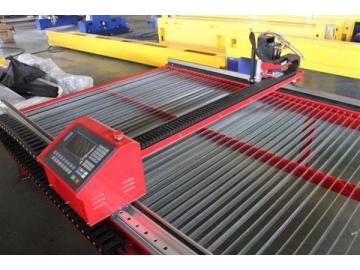

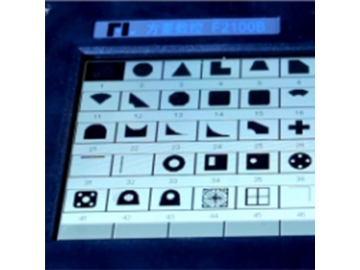

2. Sistema de Control de Corte Fangling equipado con una pantalla táctil de 7 "con 49 patrones preestablecidos que se pueden seleccionar fácilmente introduciendo los números correspondientes.

  Funciones

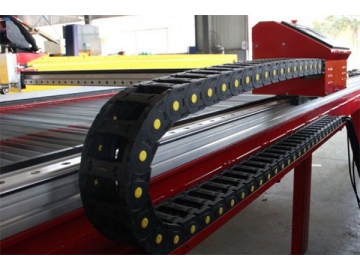

2. Cadena de arrastre La cadena de arrastre está hecha de nylon PA66, se caracteriza por su buena resistencia a la luz ultravioleta, alta/baja, sin dañarse ni deformarse.
2. Mesa de Corte La mesa de corte consiste en lamas de acero distribuidas paralelamente entre sí. La separación de las lamas se puede ajustar en función de las dimensiones de las placas y de las piezas a cortar. Las lamas de acero son fáciles de ajustar e instalar.

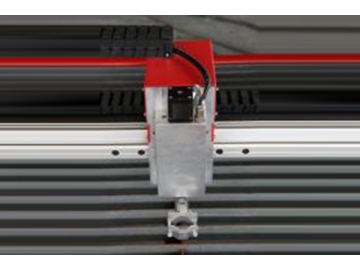

2. Elevador de Antorcha Ofrece un movimiento vertical para la antorcha de corte, se caracteriza por su buena resistencia a las interferencias, alta sensibilidad, larga vida útil, buen funcionamiento, bajo ruido, y por ser fácil de usar e instalar.

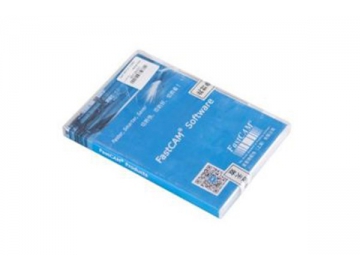

2. Software FastCAM Pro es un software profesional para máquinas de corte de plasma y oxicorte que tiene la capacidad de leer o convertir diversos formatos de archivos CAD como DXF, DWG e IGES.

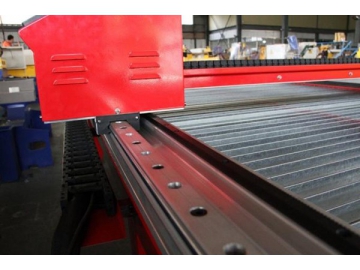

2. Sistema de Rieles Guía La cortadora cuenta con piñón y cremallera de alta precisión acoplada al motor, todas la cremalleras y piñónes se procesan con alta precisión. Asimismo, se utilizan guías lineales de doble eje para lograr una mayor precisión de movimiento longitudinal. El riel de guía longitudinal ha sido rectificado con precisión, para obtener una superficie lisa y duradera. Esta cortadora funciona sin vibraciones y tiene una alta precisión de movimiento.
Viga La viga de la máquina está equipada con rieles de guía de doble eje y estructura a prueba de polvo. Ya que el control de altura de la antorcha utiliza una estructura de aleación de aluminio, la carga en la viga de la máquina se reduce considerablemente. Asimismo, un dispositivo anticolisión viene instalado en la máquina para proteger a la antorcha de corte por plasma de potenciales daños.
Antorcha de Corte La antorcha de oxicorte está fija en su soporte y la antorcha de corte por plasma se utiliza junto con la fuente de alimentación de plasma. El sistema de corte permite cambiar fácilmente entre la antorcha de oxicorte y la antorcha de corte por plasma.

Componenentes de la máquina
Embalaje
