Solicite un presupuesto
  • Área efectiva de corte: 1500×3000mm (59×118 pulgadas)
  • Espesor máx. de corte por plasma: 15mm (configurado con la fuente de alimentación plasma según el espesor de corte)
  • Precisión de trabajo del corte por plasma: ±0.2mm/m
  • Voltaje & frecuencia: 110V±10%, 220V±10%, 50-60Hz, 0.21HP(160W)
  • Peso: 800kg
  • 49 patrones pre establecidos.
  • Estructura desmontable, gracias a esto se reducen los costos de envio.
Consulta

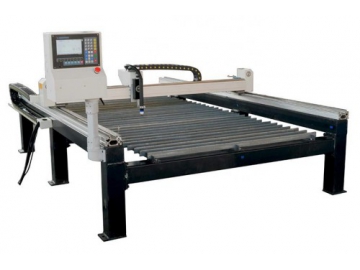

La mesa de corte por plasma CNC GC-1530 es una máquina de corte CNC desmontable que se caracteriza por su alta velocidad y eficiencia, es adecuada para cortar placas de metal medianas y delgadas que se producen en masa. La viga de esta máquina, es ligera, de baja inercia, alta precisión y fácil de instalar.

La mesa de corte CNC equipada con antorcha de corte por plasma es una solución de corte industrial de alta eficiencia y ahorro de energía. Su diseño desmontable es una característica importante durante el envío de la máquina, ya que gracias a eso se puede ahorrar en gran medida los costos de transporte y el espacio del contenedor.

Comparación
  • La mesa de corte ordinaria ocupa un área de 15m3 y el flete es relativamente alto;
  • La mesa de corte CNC desmontable solamente ocupa 7m3 de espacio por lo tanto el flete es menor;

Modo de Corte:
La mesa de corte CNC está equipada con un soplete de corte por plasma, que es adecuado para el corte rápido de chapas metálicas medianas y delgadas. La velocidad de corte varía entre 50 ~ 4000 mm/min.

Características
  • Servomotor de corriente alterna de alta precisión;
  • Panel de control fácil de usar;
Modelo GC-1530
Área de corte efectiva 1500×3000mm
Velocidad de corte 50-4000mm/min (Máx. 4000)
Fuente de alimentación 380V±10%VAC, 50/60HZ trifásico
220V±10%V AC, 50/60HZ monofásico
Corte por Plasma
Espesor de corte por plasma 0-15mm dependiendo de la potencia del plasma
Control de altura de antorcha Control de altura de voltaje de arco
Tipos de gas para corte por plasma N2, O2, aire comprimido
Máquina de corte por plasma 63A-200A
Antorcha de corte 8m antorcha de corte por plasma
Sistema de control CNC F2100T
Motor Motor paso a paso, servomotor
Precisión de trabajo ±0.2mm/m
Tamaño de riel guía (L×W×T) 2500×2730×1500mm
Software Starcam, Fastcam
Cambio de modo de corte Cambio simple entre corte por plasma y oxicorte. El corte por plasma se lleva a cabo al aumentar la fuente de alimentación del plasma, la altura de la antorcha de control de voltaje del arco y la antorcha de corte por plasma.
Materiales
  • acero inoxidable
  • acero suave
  • acero al carbono
  • aceros aleados
  • acero para muelles
  • hierro
  • hierro galvanizado
  • acero galvanizado
  • aluminio
  • cobre
  • latón
  • bronce
  • oro
  • plata
  • titanio
Industrias
  • vallas publicitarias
  • placas de identificación
  • letras de canal
  • letras LED
  • utensilios de cocina
  • piezas y componentes metálicos
  • contenedores de metal
  • cajas metálicas
  • estantes de metal
  • artesanía en metal
  • placas frontales
  • hardware
  • autopartes
  • marcos de anteojos
  • componentes electrónicos

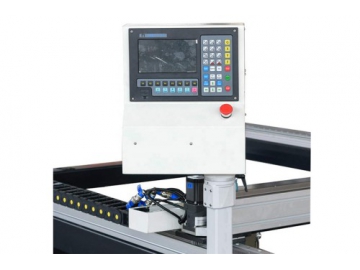

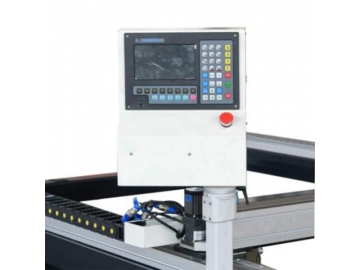

    1. Sistema de Control de Corte Fangling (Control de altura de voltaje de arco incorporado) equipado con una pantalla táctil de 7", con 49 patrones preestablecidos que se pueden seleccionar fácilmente introduciendo los números correspondientes.

      Funciones

      • Visualización de patrones
      • Menú disponible en 19 idiomas
      • Almacenamiento de patrones, 49 patrones pre establecidos
      • Ajuste de la placa o chapa de metal
      • Compensación automática de corte
      • Memoriza automáticamente el último punto de corte cuando se apague la máquina
      • Corte de la posición actual
      • Corte fuera de línea
      • Actualización en línea

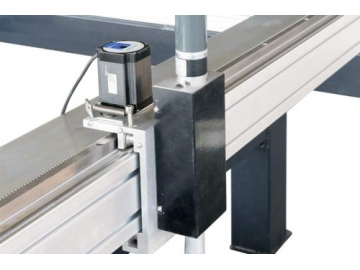

    1. Guía lineal de doble eje utiliza una guía lineal de alta precisión, la guía de movimiento horizontal está hecha de aleación de aluminio ligero, se caracteriza por ser resistente a deformaciones, alta precisión. Mientras que la guía longitudinal brinda alta precisión y operación estable.

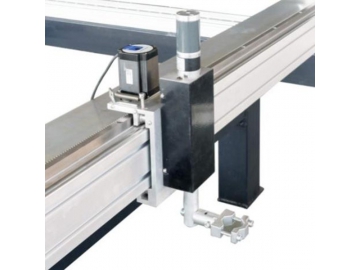

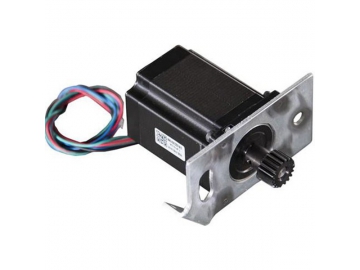

    1. Servomotor, Motor CC y THC Estos componenetes tienen la capacidad de trabajar de forma coordinada, para lograr un mejor rendimiento, mejor que el de las mesas de corte de otras marcas.

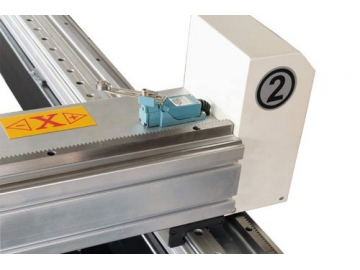

  • Interruptor de Límite Cuando la antorcha de corte se está moviendo, el interruptor de límite puede proteger la antorcha de corte para que no se dañe por el impacto directo a la máquina.

  • Software FastCAM Pro es un software profesional para máquinas de corte de plasma y oxicorte que tiene la capacidad de leer o convertir diversos formatos de archivos CAD como DXF, DWG e IGES.

  • Componenentes de la máquina
  • Embalaje
