Perforadora con martillo de fondo DTH integrada, ZT5
Equipo de perforación de fondo para minería a cielo abierto
Esta perforadora con martillo de fondo DTH integrada ZT5 es un equipo de perforación de superficies especialmente adecuado para operadores que trabajan en minas a cielo abierto a gran escala. La máquina perforadora es accionada por un potente motor que activa el sistema de movimiento hidráulico interior, el extremo de aire de alta presión y el martillo DHT, a través del cual puede perforar rocas de manera eficiente, cambiar ángulos y moverse suavemente.

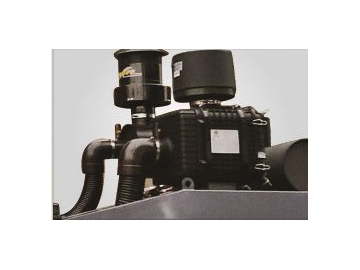

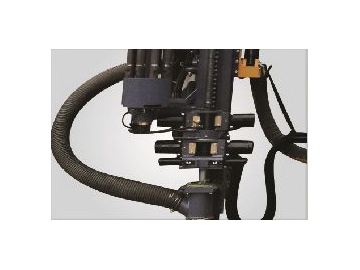

La máquina de perforación está equipada con varios módulos avanzados, como un colector de polvo hidráulico que puede reducir el daño al medio ambiente, un módulo de manejo de varillas hidráulicas manos libres, una rosca de varilla de protección de la junta de plataforma flotante y un módulo antiatasco. Con estas características, la máquina de perforación de superficie puede ser operada por una sola persona. También proporciona un ambiente de trabajo acogedor para los operadores, con un aire acondicionado instalado en su cabina grande.
| Modelo | |
| Dimensiones | 8850 ×2180 ×2830mm |
| Peso total | 13800kg |
| Dureza de la roca | F=6-20 |
| Diámetro del orificio | ⌀90-105mm |
| Profundidad de perforación | 430mm |

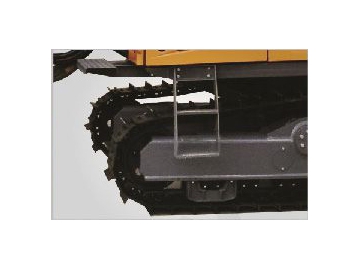

| Ángulo de oscilación de la pista | ±10° |
| Velocidad de desplazamiento | 0-3km/h |
| Gradebilidad | 25° |
| Tracción | 120kN |
| Par máximo | 1680N.m(Max) |
| Velocidad de rotación | 0-120r/min |

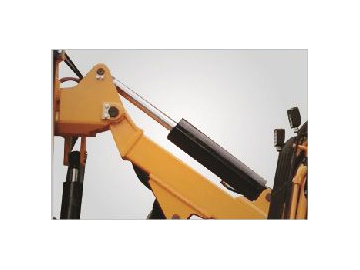

| Ángulo de elevación de la pluma | arriba: 47°, abajo: 20° |
| Ángulo de giro de la pluma | izquierda: 20°, derecha: 50° |
| Ángulo de giro | izquierda: 35°, derecha: 95° |
| Ángulo de inclinación | 120° |
| Extensión de alimentación | 1200mm |
| Longitud de alimentación | 3490mm |
| Fuerza de alimentación máxima | 25kN |
| Método de alimentación | Motor cadena de rodillos |
| Profundidad de perforación | 24m |
| Número de varillas | 7 1 |
| Diámetro de varillas | ⌀64×3000mm |
| Martillo DTH | M30 |
| Motor diesel | Yuchai YCA07240-T300 |
| Potencia total | 176kW |
| Velocidad de rotación del motor | 2200r/min |
| Compresor de aire de tornillo | Zhejiang Kaishan |
| Suministro de aire libre del compresor | 10m³/min |
| Presión de descarga del compresor | 210 psi |
| Controlador de desplazamiento | Piloto hidráulico |
| Controlador de perforación | Piloto hidráulico |
| Anti-Jamming (interferencia) | Anti-jamming (interferencia) electrohidráulico automático |
| Voltaje | 24V DC |
| Seguridad de la cabina | Cumple con los requisitos de ROPS&FOPS |
| Nivel de ruido de la cabina | < 85dB(A) |
| Asiento | Ajustable |
| Aire acondicionado | Refrigeración-calefacción |
| Entretenimiento | Radio |
