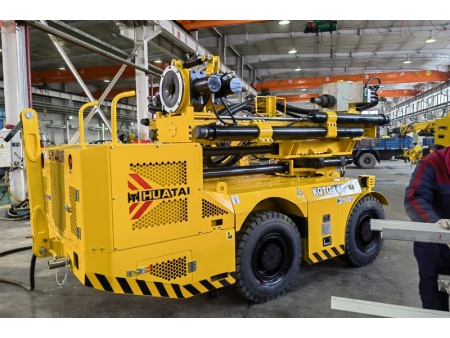

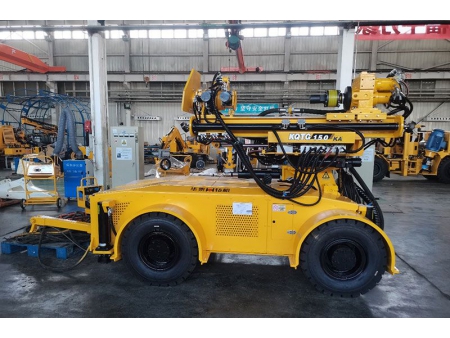

Perforadora con Martillo de Fondo (DTH), KQTG-150 Perforadora DTH
El equipo de perforación con martillo de fondo KQTG-150, se caracteriza por su buen rendimiento de combustible en condiciones de roca difíciles, por su mayor seguridad y una mayor productividad, se utiliza en aplicaciones de perforación de producción para la minería de superficie, así como en aplicaciones de canteras de gran tamaño. Este equipo de perforación está diseñado específicamente para los cortes de fondo con una productividad significativamente mejorada.
Esta perforadora está diseñada con un martillo DTH para impactar y fracturar la roca, garantizando altas velocidades de perforación. La rotación de 360° (±180°) proporciona una gran cobertura de perforación y profundidades de perforación de hasta 100m. Además, la perforadora DTH puede ampliarse para perforar agujeros para pernos de cable radiales; también puede utilizarse para la perforación de pozos. Esto aumenta la eficacia y reduce los costes.
Esta versátil perforadora de rocas está diseñada con un reductor de recorrido y una plataforma operativa dividida, ofreciendo un espacio reducido, una alta eficiencia y facilidad de funcionamiento y mantenimiento.
| General | Dimensiones totales (LargoxAnchoxAlto) | 4300x1940x2450 mm |
| Peso | 6000 kg | |
| Altura del túnel aplicable | 2.8-4.5 m | |
| Potencia total | 32 kW | |
| Martillo DTH | Profundidad del agujero | 0-100 m |
| Diámetro del orificio | ⌀ 80-254 mm | |
| Presión de trabajo | 0.8-2.1 MPa | |
| Unidad de giro | Velocidad de rotación | 30, 60 rpm |
| Par de rotación | 2900 Nm | |
| Avance | Longitud total (carcasa de la guía) | 2700 mm |
| Profundidad de avance | 1000 mm | |
| Fuerza de avance | 16 kN | |
| Extensión del avance | 650 mm | |
| Paso de la unidad de rotación | 5° - inclinación, 90° - volcado | |
| Ángulo de giro de la unidad de rotación (izquierda/derecha) | ±180° | |
| Tren de rodaje | Velocidad de desplazamiento | 0-3 km/h |
| Gradeabilidad | 14° | |
| Distancia al suelo | 230 mm |
