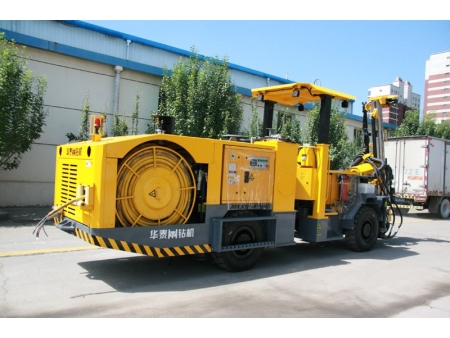

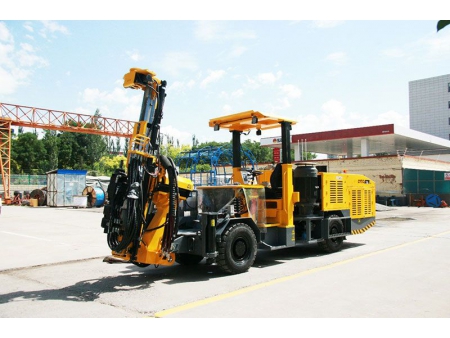

Perforadora Jumbo Hidráulica, CYTC70C (para Minería de Producción)

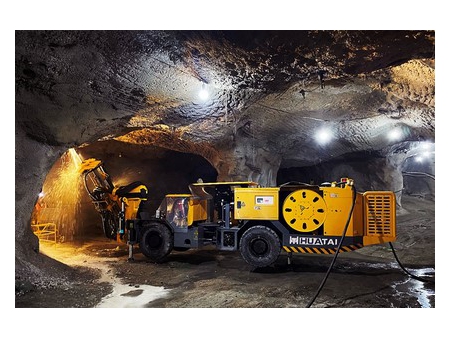

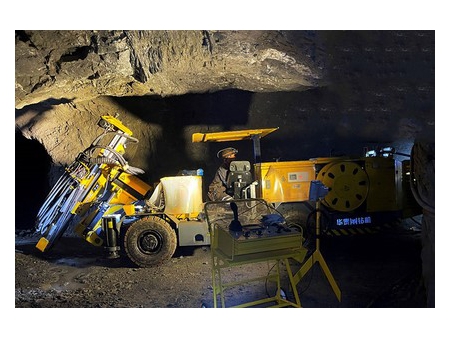

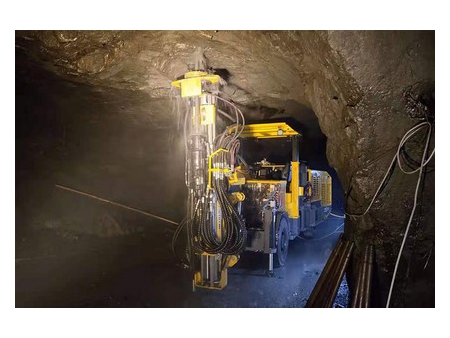

El equipo de perforación hidráulica CYTC70C ha sido especialmente diseñado para pequeñas galerías y túneles. Este equipo minero se caracteriza por su flexibilidad, puede utilizarse para perforar agujeros horizontales y en abanico en planos verticales e inclinados en minas subterráneas o túneles.

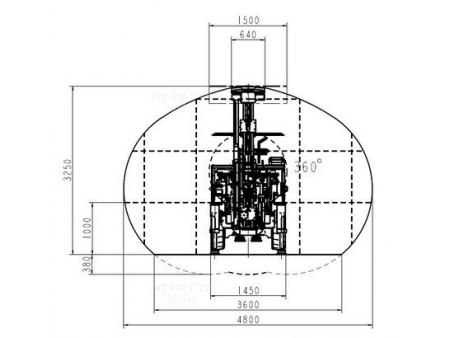

Este equipo de perforación ha sido diseñado para las galerías y túneles con una sección mayor a 3m×3m.
El equipo de perforación subterránea cuenta con un sistema de indicación del ángulo de perforación de alta precisión, una plataforma operada a distancia y un martillo de perforación de alto rendimiento para garantizar que la perforación se realice de forma eficaz, segura y rápida. El brazo de calidad superior es muy estable y proporciona un posicionamiento preciso, mejorando en gran medida la precisión de la perforación y reduciendo la dilución del mineral.
- Martillo de perforación
- Función anti-atranque
- Brazo especialmente diseñada para una sección transversal de pequeño tamaño
- Chasis con motor diésel de 4 cilindros de la marca Yanmar
- Sistema de control
- Viga de avance

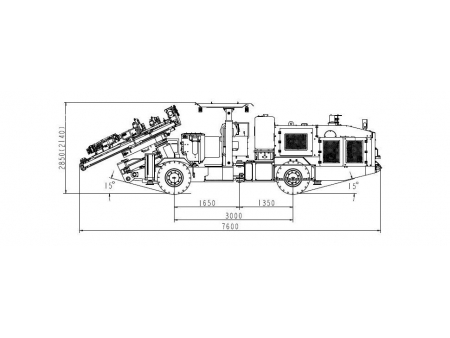

| Dimensiones totales (Largo×Ancho×Alto) | 7600×1450×2140（2850）mm |
| Martillo de perforación | RC2200, HC95, 22U, 18U |
| Potencia (martillo de perforación) | 21kw / 24kw / 22kw/ 18 kW |
| Longitud total (viga de avance) | 2770 / 2685 / 2580 mm |
| Longitud de la varilla de perforación | 1000 / 915 / 800 mm |
| Profundidad del agujero | 35 m |
| Fuerza de viga de avance | 13 kN |
| Extensión de viga de avance | 900mm |

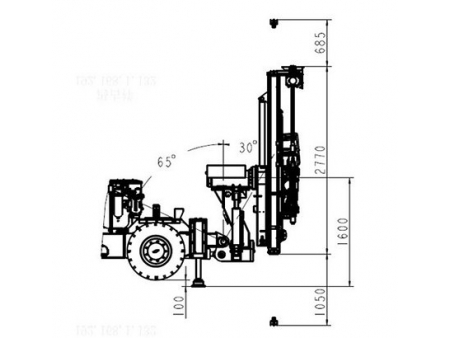

| Pluma (ángulo de elevación/inclinación) | elevación 65° / inclinación-30° |
| Agujero horizontal | 1500 mm |

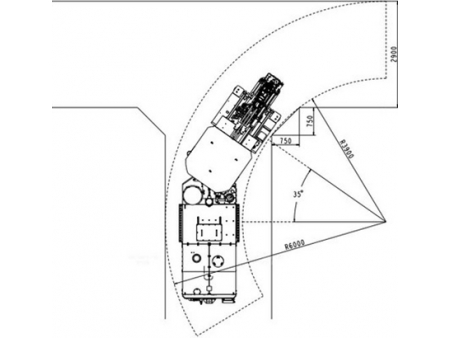

| Ángulo de giro | ±180° |
| Potencia del motor principal | 75 kW / 55 kW |
| Tensión nominal | 380V (puede personalizarse) |
| Gradeabilidad | 14° |
| Peso total | 11.5 T |
| Longitud del cable | 70 m |
