Prensa plegadora de torre CNC hidráulica, MAX SF-30T

Solicite un presupuesto

Nosotros: http://accurlcnc.es/19-6-hydraulic-cnc-turret-punch-press-max-sf-30t/297621/index.html

Al ofrecer la opción de las máquinas serie TP-H reconocidas con estilo de torre gruesa clásica, Accurl ofrece orgullosamente una amplia variedad de soluciones de perforado tanto en rendimiento y en variedad de precio.

Características generales

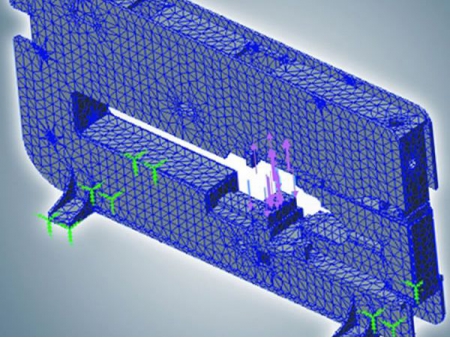

Las prensas plegadoras de torre de Accurl se producen como una construcción en acero rígido tipo cerrado, convirtiéndose en una estructura robusta para permitir una deflexión mínima durante la operación.
El sistema operativo es CNC e hidráulico.
La prensa plegadora de Accurl tiene control de 4 ejes; los ejes X, Y son para el movimiento de las láminas, el eje T es para la rotación de la torre, el eje C es para la rotación de la estación de índice automático para las herramientas de indización.

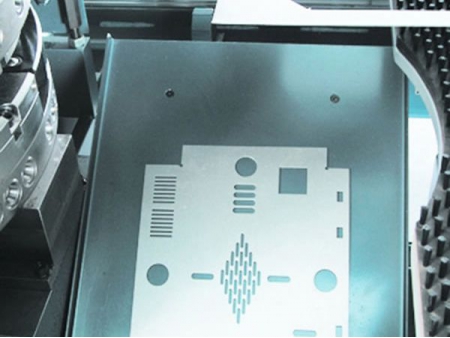

La torre de 32 estaciones permite una perforación complicada, piezas de orificios múltiples y orificios de diferentes tamaños en una sola operación.
Las estaciones de indización automática puede perforar en el ángulo requerido para vieras piezas de forma angular con controlador CNC.
Las herramientas de rodillo y perfilado de precisión se pueden utilizar en la torre, por lo tanto la prensa de torre TP provee soluciones completas con costos efectivos.

Diseño de producción

El software Metalix CNCCAD CAD/CAM ofrece un sistema integrado que cubre el ciclo complete de operación CNC.

Tecnología de perforación

Plano de herramienta especial

Funciones de indización automática

Posicionamiento de sujeción automática

Reposicionamiento de lámina automática

CNCCAD provee prueba manual o automática para uso efectivo de la lámina de metal

Se pueden utilizar herramientas de rodillo

Función de corte común

Corte de cinta para láminas de corte transversal

Funciones de tiempo de ciclo de reducción de índice automático con rotaciones para la posición más cercana

Selección de secuencia de perforación con herramientas

Equipo estándar

Sistema CNC de 4 ejes

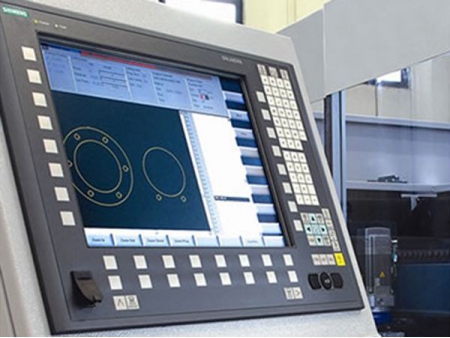

Unidad CNC 808D Siemens, motores servo y conductores

Unidad hidráulica Rexroth y HL

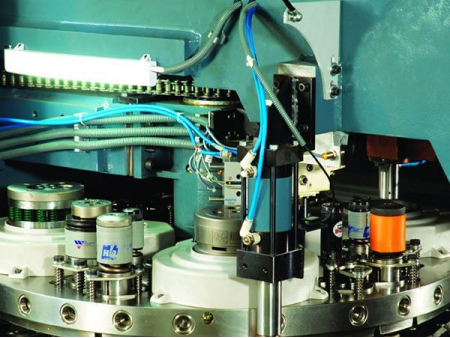

Torre de 32 estaciones, 10 estaciones A, 16 estaciones B, 2 estaciones C, 4 estaciones D (2 de ellas con índice automático)

Reposicionamiento de sujeción

Referencia automática

Programa CAD/CAM

Sujeción automática

Equipo opcional

Adaptadores de herramientas

Estación de índice D extra

Herramientas de torre delgada y gruesa

Parámetros técnicos de la prensa plegadora de torre CNC de conducción hidráulica:

Ítem / Modelo		TP-MAX125A	TP-MAX125B	TP-MAX125C	TP-MAX125D	TP-MAX125E
Fuerza nominal	kN	300	300	300	300	500
Grosor de lámina máxima	mm	6.35	6.35	6.35	6.35	6.35
Tamaño de herramienta máxima	mm	Φ88.9	Φ88.9	Φ88.9	Φ88.9	Φ88.9
Tamaño de lámina máxima (reposicionamiento de una vez)	mm	1250×2500	1250×4000	1250×5000	1500×5000	1250×5000
Precisión de perforación	mm	±0.1	±0.1	±0.1	±0.1	±0.1
Tasa de golpe máximo	h.p.m	600/900	600/900	600/900	600/900	300
Cantidad de estaciones	set	32	32	32	32	32
Número de herramienta de indización	set	2	2	2	2	2
Cantidad de ejes de control	unidades	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)	4(X, Y, T, C)
Peso de la máquina	kg	14000	15000	16000	17000	21000
Dimensiones generales	mm	4965×2800	4965×4400	4965×5200	5210×5200	4965×5200
Dimensiones generales	mm	×2110	×2110	×2110	×2110	×2110

Imágenes en detalles
