Punzonadora de torreta hidráulica CNC 30 Ton

Punzonadora de torreta hidráulica CNC 30 Ton
Punzonadora de torreta hidráulica CNC 30 Ton
Punzonadora de torreta hidráulica CNC 30 Ton
Punzonadora de torreta hidráulica CNC 30 Ton
Punzonadora de torreta hidráulica CNC 30 Ton
Solicite un presupuesto
Alto desempeño

Al ofrecer la elección entre nuestra serie MAX y la serie T, con su clásico estilo de torreta alta, Accurl se enorgullece en presentar una amplia variedad de soluciones punzonadoras para requerimientos de desempeño y rango de precios.

Flexibilidad en multiherramientas

La máquina punzonadora CNC de la serie MAX- SF de ACCURL® cuenta con unidad de multiherramientas indexada, que fue desarrollada recientemente, y equipada con un sistema servo hidráulico de avanzada. Las máquinas punzonadoras de la serie MAX SF de Accurl son las más rápidas, flexibles y confiables, cumpliendo las más altas expectativas de trabajo rápido y preciso en chapas

Torreta de 32 estaciones con 2 de indexación automática
  • La torreta ACCURL ofrece un set complete de herramientas con dos estaciones de indexación automática.
  • Las partes mecánicas han sido estrictamente diseñadas en el martillo H L son producidas acorde a altos estándares de calidad. Incorpora el dispositivo electrónico HS3 que controla la velocidad y la carrera del cabezal de punzonado hidráulico de 30 toneladas.
  • La serie T está equipada con una torreta portaherramientas con 32 estaciones. El modelo incorpora 2 estaciones de indexación automática “D”. Bajo petición, se pueden adicionar dos estaciones de indexación automáticas más.
Tecnología compleja auto indexada de multiherramientas
  • Servomotores duales sincronizados para controlar las funciones de auto indexación
  • Estaciones auto indexadas 2D para Multiherramientas, ya sea 3 B o 8 A
  • Capacidad de indexar cada herramienta individual entre el set de multiherramientas 3B y el 8A
  • Estaciones de 24 tamaños diferentes incluyendo 4 estaciones de Multiherramientas auto indexadas. Por lo tanto, un total de 24 a 52 herramientas pueden ser utilizadas.
  • Capaz de funcionar con herramientas para ruedas, marcar, ranurar, y formar herramientas
Sistema de control Siemens

La serie MAX-T viene con un sistema de control Siemens 802D SL. Esta unidad combina un dispositivo de accionamiento de control y un CNC (NC, PLC, HMI)

Equipamiento estándar
  • Servo motores CNC Siemens con codificador absoluto, dinámico, sin escobillas de alta precisión
  • 3 pinzas de reposicionamiento automático e interruptores de carga.
  • Sistema de control CNC Siemens 802DSL
  • Sostén de trabajo de aluminio
  • Sistema de lubricación de herramientas (soplos de aire)
  • Panel de control independiente
  • Control con pedal
  • Sistema de seguridad con traba de herramientas
  • 1 software (Lantek o RADAN)
  • 24 o 42 estaciones de torreta
  • Indicador digital de temperatura de aceite
  • Software para usar herramientas formadoras y de rueda
  • Caja de deshechos
  • Protección con cadenas alrededor de la máquina (sistema de seguridad)
Parámetros técnicos
Ítem Unidad MAX-T 30T
Capacidad de punzonado Ton 30
Longitud del eje X transversal mm 2490±10
Longitud del eje Y transversal mm 1250±10
Tamaño máximo de placas mm 1250x4980
Espesor máximo de placas mm 6.35
Masa de material máxima kg 110
Velocidad del eje X transversal m/min 80
Velocidad del eje Y transversal m/min 70
Velocidad transversal máxima m/min 105
Velocidad de punzonado a un paso de 25mm hits/min. 250
Velocidad de picado (longitud de carrera 4mm, paso 1mm) hits/min. 360
Tipo de herramienta Thick turret
Diámetro máximo de punzonado mm 88.9
Número de estaciones de herramientas 32/ ※ 24
Número de estaciones auto indexadas pcs(type) 2B
Velocidad de rotación de la torreta rpm 33
Velocidad de rotación autoindexada rpm 100
Ram Stroke Distance mm 0-31
Mesa de trabajo Set de cepillo bola de soporte
Número de pinzas pcs 3
Suministro de energía KVA 24
Suministro de aire NL/min 250
Presión del aire bar 6
Tamaño de la cabina de control mm 1200 × 600 × 1900
Número de ejes controlables Axis 4
Memoria RAM KB 512
Interfaz (nro de serie) RS232 / RJ45 / PCMCIA
Precisión de punzonado mm ±0.1
Dimensiones (L x A x H) mm 4687 × 5102 × 2385
Peso neto (aprox.) kgf 13000
  • Las especificaciones están sujetas a cambios sin previo aviso.
  • El ritmo de aceleración/ desaceleración de los ejes X/ Y depende del peso de los materiales.
  • La velocidad de punzonado depende de las condiciones de procesamiento, longitud de la carrera, y velocidad de aceleración/ desaceleración de los ejes.
Imágenes en detalles

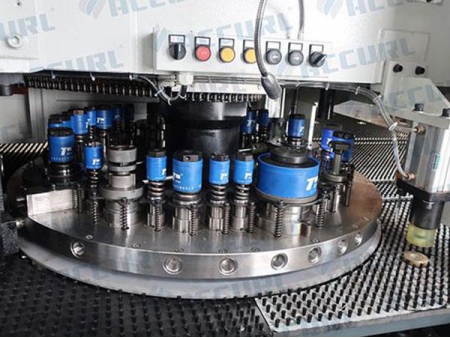

  • 32 estaciones, 2 de indexación automática para punzonadora CNC Accurl
  • Punzonadora de torreta CNC con servomotor Panasonic
  • Sistema de control CNC para punzonadoras FANUC serie Oi-PO
  • Pinza para trabajo pesado para punzonadora CNC Accurl
