Medidor de gas tipo diafragma, Atmos®

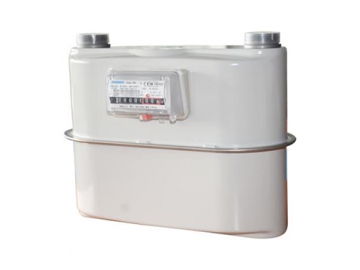

Medidor de gas tipo diafragma 2 tubos y 1 tubo G4s| G6Ms | WG6M
- La distancia del centro es de 152.4mm
- La distancia del centro es de 250mm

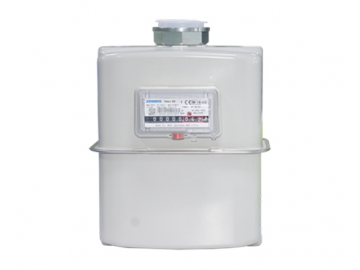

- Mono-tubular
Este tipo de medidor de gas tipo diafragma Atmos® es de diseño muy compacto y moderno para el uso conveniente de medición de gas para los usuarios, ya que presenta características que generar confiabilidad como la calidad en el diseño, un alta precisión, seguridad, entre otros. Este medidor de gas tipo diafragma lo ofrecemos en 3 modelos, siendo el G4, G6M y WG6M. Nuestros clientes en distintas partes del mundo nos dan comentarios positivos acerca de nuestro medidor de gas debido a sus grandes contribuciones eficientes en la operación como el de brindar de manera precisa las mediciones, una alta estabilidad uniforme en la medición, alta confiabilidad, además de presentar un largo periodo de servicio. Ofrecemos estos tipos de medidores de gas tipo diafragma con una gran resistencia a la corrosión, por lo que garantizamos el alto rendimiento y eficiencia en su trabajo.
El medidor de gas tipo diafragma es perfecto para realizar la medición de diversos tipos de gas. Además se tiene un óptimo flujo de gas debido a la gran coordinación que se presenta gracias al rol principal del sistema de calibración integrada. Se mencionó previamente que este tipo de medidor de gas es ideal para trabajar ante la corrosión por su gran protección, también se garantiza gran resistencia ante la contaminación con un valor Qmin debido a sus características de deslizamiento óptimo de las válvulas.
Nuestro medidor de gas tipo diafragma Atmos® cumple con los requerimientos estándar de EN1359:1998/A1:2006 and OIML R137-1 (2012).
- Aprobado conforme al MID por NMi
- Sistema integrado para poder ajustar la curva de error
- Carcasa de acero galvanizado con recubrimiento de polvo para una máxima resistencia a la corrosión
- Resistente al fuego (HTB) que llega a los 0.1 bar conforme a EN1359
- Flujo de inicio
- Rango de temperatura de trabajo: -25 °C a +55 °C
- Presión de operación: 0.5 bar
- Estabilidad de largo plazo debido al uso de diafragma de alta calidad
- Diseño mejorado con pulsador
- De manera opcional el inhibidor de flujo de reversa.
| Tipo | G4s | G6Ms | WG6Ms | ||
| Ratio de flujo nominal | Qn | m³/h | 4 | 6 | 10 |
| Ratio de flujo máx. | Qmax | m³/h | 10 | 10 | 10 |
| Ratio de flujo mín. | Qmin | m³/h | 0.04 | 0.04 | 0.04 |
| Presión máx. operativa | bar | 0.5 | 0.5 | 0.5 | |
| Error máx. permisible | 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax | ± 1.5% ± 3% | ± 1.5% ± 3% | ± 1.5% ± 3% | |
| Pérdida máx. de presión | mbar | ≤ 2 | ≤ 2 | ≤ 2 | |
| Rango máx. de visualización | m³/h | 99999.9998 | 99999.9998 | 99999.9998 | |
| Rango mín. de visualización | m³/h | 0.0002 | 0.0002 | 0.0002 | |
| Clase de precisión | Clase | 1.5 | 1.5 | 1.5 | |
| Volumen cíclico | dm³ | 2.0 | 2.0 | 2.0 | |
| Valor de pulso | m3/pulso | 0.01 | 0.01 | 0.01 | |
| Peso | kg | 2.0 | 2.0 | 2.0 |
| A | [mm] | 152.40± 0.50 | 250 ± 0.50 | ||||
| B | M30 x 2 - 6 g | G¾ B | G⅞B | G1B | NPT ¾″ | BS746 1″ | |
| C | [mm] |
