Medidor de gas tipo diafragma, compacto en aluminio
2 tubos, compacto, de alta precisión y seguridad, carcasa de aluminio fundido
Este tipo de medidor de gas tipo diafragma no solo luce una apariencia más compacta, pero sobretodo es más sólido en su estructura, brindando gran precisión y seguridad a la hora de la medición del gas; ofrecemos a los clientes con 2 modelos, siendo estos el G1.6 y el G2.5. Como propiedad de este tipo de medidor de gas es que presenta carcasa externa hecha de aluminio fundido, esto hace que el medidor aumente su resistencia a la corrosión, además de alargar su vida a más de 25 años. Este tipo de medidor de gas tiene la capacidad de poder realizar la medición de diversos gases, entre estos podemos considerar al gas natural, gas líquido, biogás, gas de metano, entre otros.
Por otro lado, se tiene un óptimo flujo de gas debido a la gran coordinación que se presenta gracias al rol principal del sistema de calibración integrada. Garantizamos gran precisión de medición sin importar que exista ratio de flujo bajo, siendo de gran eficiencia para la medición del gas. Además, para este tipo de medidor de gas tipo diafragma se garantiza gran resistencia ante la contaminación con un valor Qmin debido a sus características de deslizamiento óptimo de las válvulas.
Nuestros medidores de gas tipo diafragma cumplen con los requerimientos estándares de GB/T5968-1997, EN1359:1998/A1:2006, 0IML R31:1995.
- Aprobado conforme al MID por NMi
- El diseño del volumen cíclico es de 0.8dm³ siendo estos 2 modelos G1.6 y G2.5 más aplicables de acuerdo a sus condiciones de uso, además de presentar medición más precisa
- Medición de precisión constante
- El retardante al fuego llega a los 0.1 bar conforme a EN1359
- Rango amplio de temperatura de trabajo, se encuentra entre los -25 a los 55 ºC
- El ratio de flujo inicial es menor a 1dm³/h
- Diseño mejorado con pulsador
| Data técnica | ||||
| Tipo | G1.6MA | G2.5MA | ||
| Ratio de flujo nominal | Qn | m³/h | 1.6 | 2.5 |
| Ratio de flujo máx. | Qmax | m³/h | 2.5 | 4 |
| Ratio de flujo mín. | Qmin | m³/h | 0.016 | 0.025 |
| Presión máx. operativa | bar | 0.5 | 0.5 | |
| Error máx. permisible | 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax | ± 1.5% ± 3% | ± 1.5% ± 3% | |
| Pérdida máx. de presión | mbar | ≤ 2 | ≤ 2 | |
| Rango máx. de visualización | m³/h | 99999.9998 | 99999.9998 | |
| Rango mín. de visualización | m³/h | 0.0002 | 0.0002 | |
| Clase de precisión | clase | 1.5 | 1.5 | |
| Volumen cíclico | dm³ | 0.8 | 0.8 | |
| Valor de pulso | m3/pulse | 0.01 | 0.01 | |
| Peso | kg | 1.55 | 1.55 | |

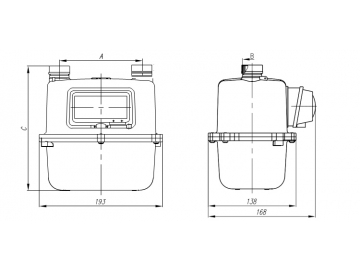

| Dimensiones del medidor de gas tipo diafragma G1.6MA | G2.5MA | ||||
| A | [mm] | 110 ± 0.50 | 130 ± 0.50 | |
| B | M30 x 2 - 6 g | M26 x 1.5- 6 g | NPT ¾″ | |
| C | [mm] | 196 | ||
