Válvula de bola para yacimiento petrolífero, válvulas de hierro dúctil/acero al carbono
Solicite un presupuesto
- Rango de presión: 1000 PSI-5000 PSI
- Rango de temperatura: -20 °F a 480 °F (-30 °C a 250 °C)

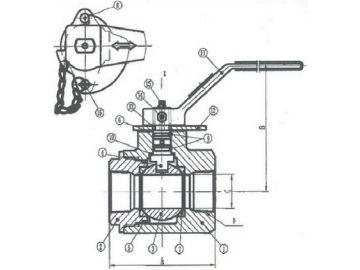

| Parte # | Nombre de la parte | Material |
| 1 | Cuerpo | Hierro dúctil/A216 WVB |
| 2 | Tapa | Hierro dúctil/A216 WVB |
| 3 | Bola | Acero inoxidable.304 |
| 4 | Vástago | Acero inoxidable.420 |
| 5 | Sello del cuerpo | HNBR/VITON |
| 6 | Rodamiento del vástago | PTFE |
| 7 | Asientos | RPTFE/PEEK |
| 8 | Perno de parada | Acero |
| 9 | Sello de vástago | HNBR |
| 10 | Rodamiento de cierre | PTFE |
| 11 | Mango o manija | Acero al carbono |
| 12 | Placa de parada | Acero |
| 13 | Anillo de retención | Acero |
| 14 | Mango o manija | Acero al carbono |
| 15 | Grasera | Cobre |
| 16 | Perno con cadena | Acero al carbono |
Pulgadas/Métrica (mm)
| Item # | Tamaño | Presión | Material | A | B | C | Puerto |
| CS200R-3000 | 2" | 3000psi | A216 WCB | 5.51/139.95 | 5.28/134.11 | 1.49/37.85 | Reducido |
| CS200R-5000 | 2" | 5000psi | 5.51/139.95 | 5.28/134.11 | 1.49/37.85 | Reducido | |
| CS200F-3000 | 2" | 3000psi | 6.00/152.40 | 5.93/150.62 | 1.97/50.04 | Completo | |
| DI100F-2000 | 1" | 2000psi | Hierro dúctil | 4.02/102.11 | 3.66/92.96 | 1.00/25.4 | Completo |
| DI200R-2000 | 2" | 2000psi | 5.51/139.95 | 5.28/134.11 | 1.5/38.10 | Reducido | |
| DI300R-2000 | 3" | 2000psi | 7.48/189.99 | 8.66/219.96 | 1.97/50.04 | Reducido | |
| DI400R-1000 | 4" | 1000psi | 8.74/222.00 | 6.77/171.96 | 2.99/75.95 | Reducido |
