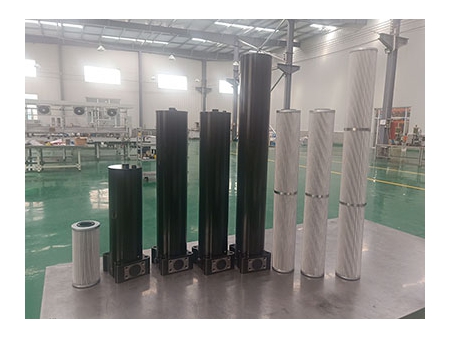

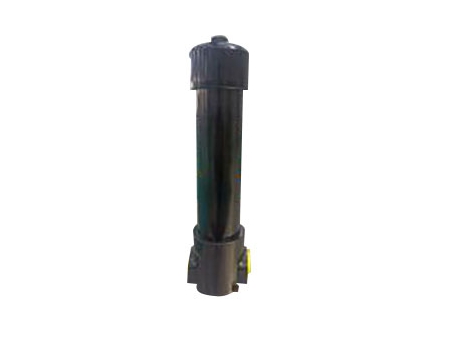

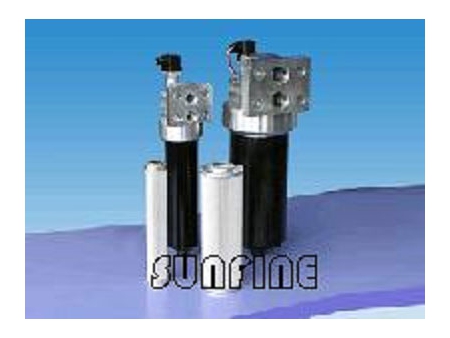

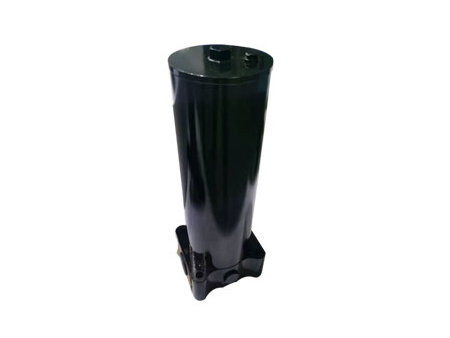

Filtros de alta presión
Los filtros de alta presión de la serie PHA de Huilong están diseñados para la filtración de aceite y otros fluidos en el sistema de tuberías hidráulicas de alta presión. El cabezal del filtro está hecho por hierro dúctil y la base está hecha de material de acero estructural de carbono para de esta manera poder eliminar de manera eficiente los contaminantes sólidos en fluidos hidráulicos. Diferentes materiales de filtro están disponibles conforme con los requerimientos de la aplicación de cada cliente y cumplir con sus necesidades. El indicador de presión diferencial y la válvula de bypass o de derivación son opcionales bajo petición. Se puede montar una válvula de retención de derivación o bypass de flujo inverso para permitir un flujo bidireccional de fluido y proteger el sistema contra la contaminación.
El filtro de alta presión cuenta con alta capacidad de filtración, alta capacidad de retención de suciedad, baja resistencia al flujo (es decir, caída de baja presión), alta eficiencia de filtración y alta relación de filtración (β≥1000), ideal para aplicaciones en equipos industriales de alta presión.
El indicador de obstrucción mide la caída de presión a través del elemento de filtro. El dispositivo acciona y emite señal de advertencia eléctrica cuando la obstrucción del elemento de filtro alcanza la caída de presión de advertencia pre-establecida, lo que le recuerda que reemplazará el elemento de filtro. En el caso que el elemento de filtro no ha sido reemplazado, una vez que la presión diferencial alcanza la presión de apertura de la válvula de derivación, se abrirá y permitirá que el fluido sin filtrar fluya a través del sistema aguas abajo.
- Presión operativa: Max. 42MPa
- Temperatura de funcionamiento: -25℃~120℃
- Presión de accionamiento del indicador de obstrucción: 0.5MPa
- Presión de apertura de la válvula de derivación o bypass: 0.6MPa
- Cabezal del filtro: hierro dúctil
- Base de filtro: acero estructural de carbono

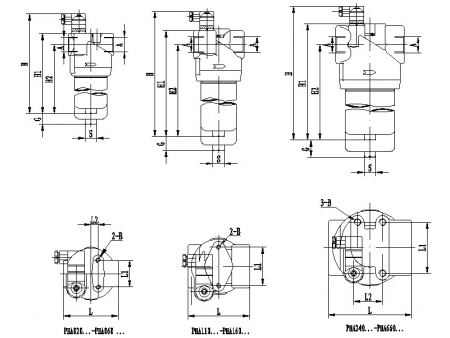

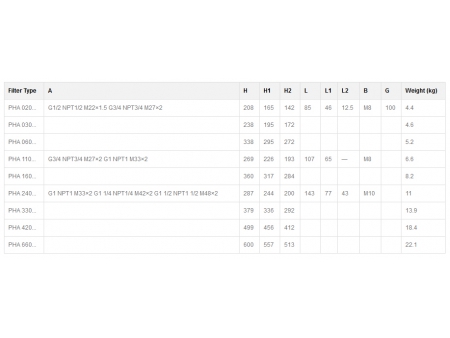

| Tipo de filtro | A | H | H1 | H2 | L | L1 | L2 | B | G | Peso (kg) |
| PHA 020... | G1/2 NPT1/2 M22×1.5 G3/4 NPT3/4 M27×2 | 208 | 165 | 142 | 85 | 46 | 12.5 | M8 | 100 | 4.4 |
| PHA 030... | 238 | 195 | 172 | 4.6 | ||||||
| PHA 060... | 338 | 295 | 272 | 5.2 | ||||||
| PHA 110... | G3/4 NPT3/4 M27×2 G1 NPT1 M33×2 | 269 | 226 | 193 | 107 | 65 | — | M8 | 6.6 | |
| PHA 160... | 360 | 317 | 284 | 8.2 | ||||||
| PHA 240... | G1 NPT1 M33×2 G1 1/4 NPT1/4 M42×2 G1 1/2 NPT1 1/2 M48×2 | 287 | 244 | 200 | 143 | 77 | 43 | M10 | 11 | |
| PHA 330... | 379 | 336 | 292 | 13.9 | ||||||
| PHA 420... | 499 | 456 | 412 | 18.4 | ||||||
| PHA 660... | 600 | 557 | 513 | 22.1 |

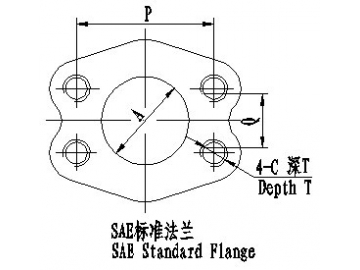

| Tipo de filtro | A | P | Q | C | T | Max presión | |
| PHA110... | F1 | 3/4" | 50.8 | 23.8 | M10 | 14 | 42MPa |
| PHA160... | F2 | 1" | 52.4 | 26.2 | M10 | 14 | 42MPa |
| PHA240... | F3 | 1 1/4" | 66.7 | 31.8 | M14 | 19 | 42MPa |
| PHA330... | |||||||
| PHA420... | F4 | 1 1/2" | 70 | 35.7 | M12 | 19 | 42MPa |
| PHA660... | |||||||
