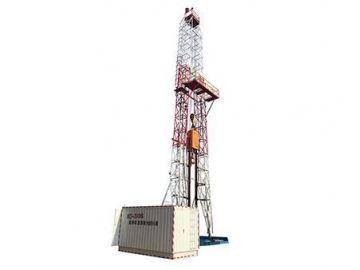

Perforadora de núcleos de accionamiento superior con VDF XD-40DB
Este equipo de perforación es una nueva generación de perforadora AC de accionamiento superior ideal para la perforación profunda. Viene con torre de perforación, sistema de accionamiento eléctrico superior, cabrestante principal eléctrico, cable eléctrico del cabrestante, sistema de control eléctrico, cabina de perforación, dispositivo de automatización de pozo, bomba de lodo y dispositivo de control de sólidos. Incorpora el variador de frecuencia AC modular, y es aplicable en la exploración de núcleos minerales y perforación para fuentes de energía de 4000m de profundidad.
Además, se puede usar en las siguientes aplicaciones:
1. Perforación de núcleo de diámetro pequeño y agujero profundo
2. Perforación de yacimientos petrolíferos o geotérmicos de poca profundidad
3. Exploración de gas metano de carbón y gas de esquisto
| Tubos de perforación | Tubo de perforación HC | 4000m |
| Tubo de perforación PC | 2500m | |
| Torre de perforación | Tipo derrick | Con forma de K |
| Altura | 31.5m | |
| Carga máxima del gancho | 1350kN | |
| Accionamiento superior | Modo de accionamiento | Unidad de frecuencia variable de corriente alterna |
| Potencia del motor eléctrico | 150KW | |
| Capacidad de rotación | 0-500rpm | |
| Par máximo | 12500N·m | |
| Par nominal | 7000 N·m | |
| Carrera guiada | 18m | |
| Potencia de entrada máxima | 160KW | |
| Fuerza de tracción nominal | 100 KN | |
| Cabrestante principal | Fuerza de tracción máxima | 130KN |
| Diámetro del cable de acero | Φ28mm | |
| Velocidad del gancho | 0-1.5m/s | |
| Freno principal | Freno dinámico | |
| Freno auxiliar | Freno de disco + Freno de seguridad | |
| Potencia de entrada del gabinete | 600A | |
| Modo de accionamiento | Frecuencia variable de corriente alterna | |
| Potencia nominal | 22KW | |
| Cabrestante para núcleos | Fuerza de tracción máxima del cable simple | 25KN |
| Velocidad máxima del cable | 120m/min | |
| Diámetro del cable de acero | Φ9mm | |
| Capacidad del cable | 4500m | |
| Modo de accionamiento | Frecuencia variable de corriente alterna | |
| Especificaciones | BW400/25 | |
| Bomba de lodo | Flujo máximo | 400L/min |
| Presión máxima | 25MPa |
- El sistema integra el control de frecuencia variable, transmisión digital y operación centralizada. La información es totalmente automatizada, la eficiencia de perforación es elevada y el consumo de energía mínimo.
- Cuenta con una óptima velocidad de rotación, par, fuerza de tracción y velocidad de perforación. Posee una extraordinaria capacidad de control, protección contra sobrecarga, rotación y alimentación. Lleva a cabo la verificación de velocidad continua, el control preciso de la presión de perforación, y los parámetros de perforación se pueden seleccionar dependiendo de las condiciones de las capas de suelo para cumplir con los requisitos de perforación.
- Fácil de controlar: todos los movimientos de perforación son controlados digitalmente o por componentes eléctricos. Esto ayuda a reducir la intensidad de mano de obra y mejorar el entorno de trabajo.
- La perforadora resulta de la integración del módulo eléctrico y la estructura perforadora. Los principales módulos de operación, a saber, rotación, elevación, alimentación y salvamento son impulsados por motores eléctricos.
- Los parámetros de operación y perforación se pueden guardar en tiempo real y se puede realizar el monitoreo, transmisión, consulta y registro a distancia.
- Comparada con la plataforma de perforación hidráulica, este modelo tiene una mejor eficiencia de transmisión, un menor consumo de energía y es más fácil de mantener.
- El dispositivo de tracción superior de carrera larga es capaz de agregar y retirar 18 metros, lo que mejora la eficiencia del trabajo.
