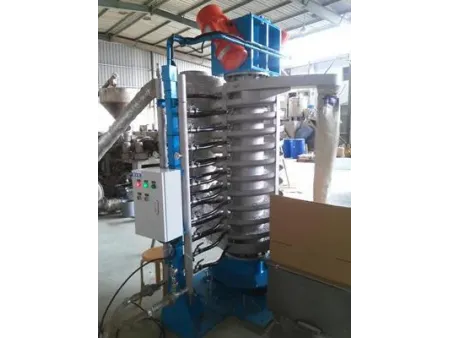

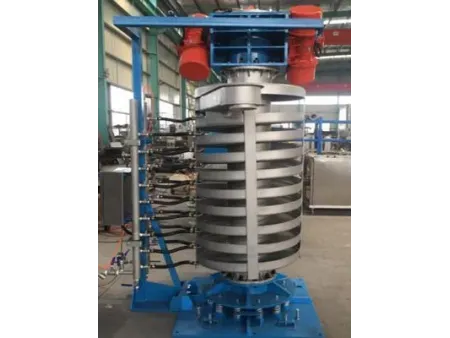

Equipo de transporte vibratorio en espiral con refrigeración por agua
Aplicación
El equipo de transporte vibratorio en espiral con refrigeración por agua está diseñado para enfriar rápidamente, secar y transportar materiales en forma ascendente. Su capacidad nominal es de 500-4000kg/h y es ideal para transportar y enfriar materiales sensibles a las altas temperaturas.
Tipos de materiales
Los equipos de transporte vibratorios en espiral se utilizan en muchas industrias para transportar materiales a granel en forma ascendente. Transportan, secan y enfrían granulados de plástico, goma y vidrio, productos químicos y farmacéuticos intermedios, sales metálicas, polvo de soldadura, catalizadores, abrasivos y cenizas, al igual que leche en polvo, café en polvo, té, nueces y cereales.
| Grado | |||||
| Capacidad nominal (kg/h) | 500 | 1000 | 2000 | 3000 | 4000 |
| Diámetro (mm) | Ø600 | Ø700 | Ø800 | Ø1000 | Ø1300 |
| Altura de entrada (mm) | 640 | 700 | 700 | 700 | 800 |
| Altura de salida (mm) | 4500 | 5500 | 6500 | 8500 | 5000 |
| Potencia del motor (kw/3 fases) | 0.75*2 | 1.7*2 | 2.3*2 | 2.9*2 | 5.0*2 |
| Método de enfriamiento | Agua a 25℃ | ||||
| Tiempo (min) | 4-6 | 5-7 | 6-8 | 7-9 | 6-7 |
Principio operacional
El disco tiene dos camisas de agua en el fondo, para reforzar el efecto de enfriamiento del equipo.
- La camisa de agua resiste una presión de hasta 5kg sin deformarse.

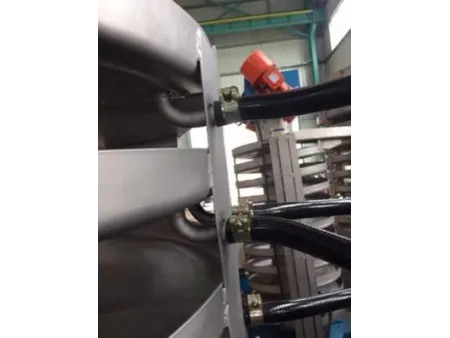

- El elevador tiene una manguera de vapor de composite de alto rendimiento, que resiste la vibración por un largo tiempo sin rajarse.

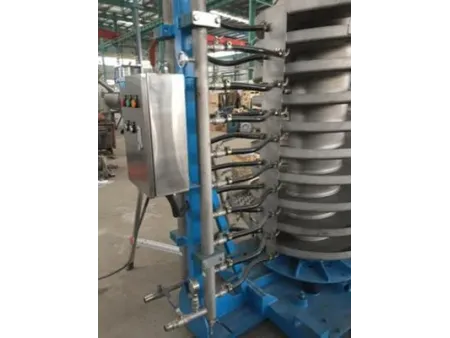

- El equipo tiene una torre de entrada y una de salida, y una válvula de bola independiente para controlar el volumen de agua en cada capa interna.
- La tubería de entrada de agua tiene un filtro de alta precisión (0.5-1um) que separa las impurezas.
- El transportador tiene un dispositivo que evita la acumulación de condensación por la humedad.
