Máquina de corte por láser de fibra IPG 3KW para gran formato
Solicite un presupuesto
La máquina de corte por láser de fibra Genius 3kw ACCURL es increíblemente rápida y flexible, así como ideal para cortes de hojas metálicas finas a muy alta velocidad. También tiene la capacidad de cortar una amplia variedad de metales ferrosos y no ferrosos manteniendo un bajo costo operativo.
Características
- Unidad de control CNC de fácil uso FAGOR 8060
- Características excepcionales:
-Velocidad de posicionamiento simultáneo máxima: 160m/min
-Velocidad de aceleración: 25 m/ s2 (2.5G)
-Precisión: ± 0.05 mm
-Energía eficiente: consume de energía muy reducido
-Resonador IPG YLS-3000w - Cabezal de corte PRECITEC (con aire comprimido)
- Completamente cerrado para asegurar la máxima protección del operador
- Sistema de cambio de presión alta a presión baja de gas
- Función de cálculo de tiempo y costo por unidad automático
- Conexión de red externa
- Extractor de humo (incluido en modelos de serie)
- Recolección de piezas de trabajo y desechos
- Sistema dual proporcional de control de válvulas para distintas presiones de gas y sistema especial para corte de alta presión
Introducción
- Máquina de corte por láser de fibra con doble cambiador de pallets
- Formato grande de alta velocidad de tipo completamente cerrado
- Potencia láser: 3000 watts
- Mesa de trabajo para pallets, ahorrando espacio para carga de material mejorando la eficiencia del trabajo
- Área de corte: 1500mm×3000mm, 2000mm×4000mm, 2000mm×6000mm
- Sistema de ciclo cerrado con equipamiento de doble cremallera y controlador PMAC (America Delta Tau Systems Inc)
Equipamiento estándar
- Controlador CNC FAGOR 8060
- Resonador láser de IterbioIPG YLS-3000W
- Cambiador doble de pallets automático (Mesa alternante)
- Sistema de precisión de piñón y cremallera (hecho en Alemania)
- Sistema CAD/CAM Radan o Lantek
- Fuente de luz
- Refrigerante
- 3 lentes protectores bajos
- 3 adaptadores de boquilla de cerámica
- Sistema de boquillas auto calibrado
- Sistema de recolección de desechos inteligente/Extractor de virutas
- Sistema transmisor de rayo láser (por cable de fibra)
- Opera con gases (cortantes) N2 y O2
- Sistema de alineación con la posición inicial
- Selector auxiliar de gas
- Advertencia de auto reflejo
- Luces de trabajo
- 5 boquillas de cada una de las siguientes medidas (1.0mm, 1.2mm,1.5mm, 2.0mm , 2.5mm , 3.0mm)
Especificaciones
Modelo | ECO-FIBER 3015 / 3kW | |
Unidad de control CNC | FAGOR 8060 CNC System | |
Eje X (Piñón cremallera) | 3000 mm | |
Eje Y (Piñón cremallera) | 1500 mm | |
Eje Z (Husillo a bolas) | 100 mm | |
Máxima capacidad de corte | Acero dulce | 20 mm |
Acero inoxidable | 10 mm | |
Aluminio | 8 mm | |
Dimensiones de las piezas de trabajo | 1525 x 3050 mm | |
Traverso rápido (ejes X e Y) | 105 m/min | |
Aceleración | 2.5G (25m/s2) | |
Velocidad del vector | 148 m/min | |
Precisión absoluta de posicionamiento | ± 0.08 mm | |
Repetibilidad (ejes X e Y) | ± 0.03 mm | |
Máxima capacidad de carga | 2450 kg | |
Sistema CNC de alto desempeño | FAGOR 8060 (España) | |
Potencia láser | IPG YLS-3 kW (Alemania) | |
Servomotor de accionamiento de alto desempeño | FAGOR (España) | |
Cabezal de corte láser | PRECITEC (Alemania) | |
Reductor de motor | STOBER (Alemania) |
Imágenes en detalles

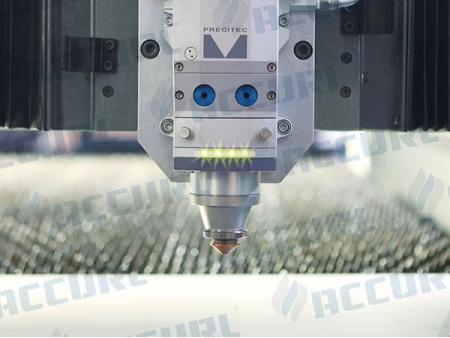

- Cabezal de corte láser PRECITEC de Alemania
- Potencia láser IPG YLS-2 kW de Alemania

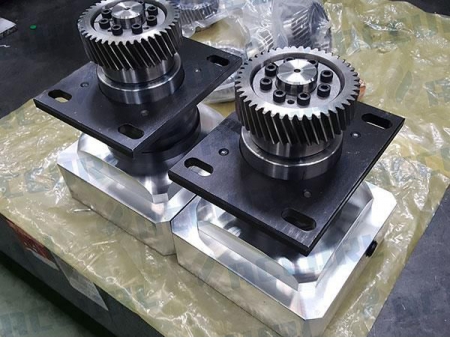

- Sistema piñón cremallera de precisión STOBER (Hecho en Alemania)

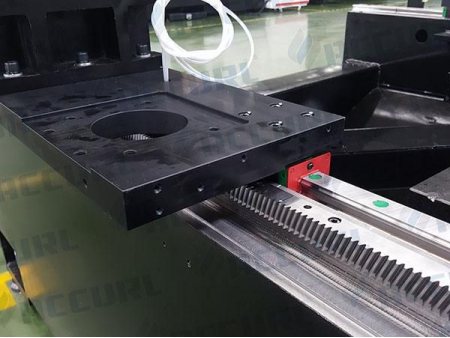

- Guía lineal con cremallera

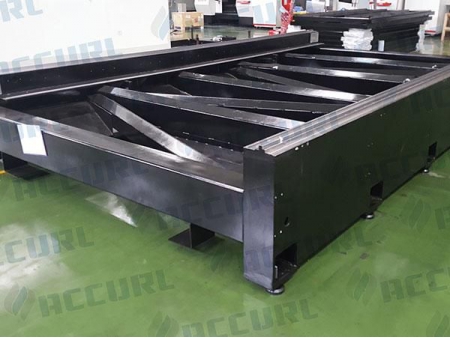

- Estructura con tratamiento térmico
