Condensador de carcasa y tubos

Solicite un presupuesto

Sitio web: http://chillers-ar.com/8-shell-and-tube-condenser.html

El condensador tubular, tiene un diseño compacto y resistente a la corrosión, ofrece un intercambio de calor eficiente y una gran capacidad de presión. Protege y mejora el rendimiento de sistemas de refrigeración de mediana y gran escala, incluyendo aire acondicionado central, cámaras frigoríficas y refrigeración industrial, asegurando operación confiable a largo plazo.

Condensador de carcasa y tubos de circuito único (5 HP–25 HP)

Especificaciones

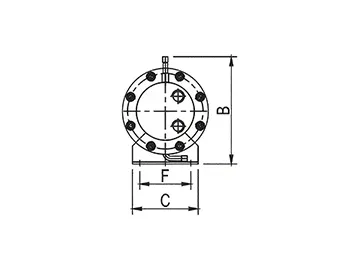

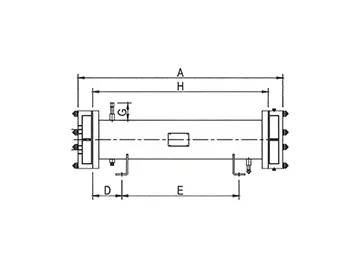

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
			A	B	C	D	E	F	G	H
HLN-5	5HP	DN25	680	295	180	100	360	140	70	560
HLN-6	6HP	DN25	680	295	180	100	360	140	70	560
HLN-7	7HP	DN25	840	295	180	120	480	140	70	720
HLN-8	8HP	DN40	840	295	180	120	480	140	70	720
HLN-10	10HP	DN40	900	310	200	140	500	160	70	780
HLN-12	12HP	DN40	900	310	200	140	500	160	70	780
HLN-15	15HP	DN40	1480	320	250	180	1000	200	70	1865
HLN-20	20HP	DN50	1480	320	250	180	1000	200	70	1365
HLN-25	25HP	DN50	1480	320	250	180	1000	200	70	1865

Condensador de carcasa y tubos de doble circuito (4 HP×2 – 25 HP×2)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
			A	B	C	D	E	F	G	H
HLN-4*2	4HP*2	DN40	1107	320	250	180	600	200	70	1005
HLN-5*2	5HP*2	DN40	1107	320	250	180	600	200	70	1005
HLN-6*2	6HP*2	DN40	1107	320	250	180	600	200	70	1005
HLN-7.5*2	7.5HP*2	DN40	1480	320	250	180	1000	200	70	1365
HLN-10*2	10HP*2	DN50	1480	320	250	180	1000	200	70	1365
HLN-12*2	12HP*2	DN50	1480	320	250	180	1000	200	70	1365
HLN-15*2	15HP*2	DN50	1480	320	250	180	1000	200	70	1365
HLN-20*2	20HP*2	DN50	1480	320	250	180	1000	200	70	1365
HLN-25*2	25HP*2	DN65	1480	320	250	180	1000	200	70	1365

Condensador de carcasa y tubos de triple circuito (5 HP×3 – 25 HP×3)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
			A	B	C	D	E	F	G	H
HLN-5*3	5HP*3	DN50	1648	350	350	200	1130	300	70	1534
HLN-10*3	10HP*3	DN50	2014	350	350	303	1300	300	70	1900
HLN-12*3	12HP*3	DN65	2014	350	350	303	1300	300	70	1890
HLN-20*3	20HP*3	DN80	2014	410	350	303	1300	300	70	1900
HLN-25*3	25HP*3	DN80	2014	410	350	303	1300	300	70	1890

Condensador de carcasa y tubos de cuatro circuitos (10 HP×4 – 25 HP×4)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
			A	B	C	D	E	F	G	H
HLN-10*4	10HP*4	DN65	1913	388	350	250	1300	300	70	1800
HLN-12*4	12HP*4	DN65	1913	388	350	250	1300	300	70	1800
HLN-15*4	15HP*4	DN65	1913	388	350	250	1300	300	70	1800
HLN-20*4	20HP*4	DN80	1913	388	350	250	1300	300	70	1800
HLN-25*4	25HP*4	DN80	2650	410	350	303	1800	300	70	2540

Condensador de carcasa y tubos de cinco circuitos (12 HP×5 – 25 HP×5)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
			A	B	C	D	E	F	G	H
HLN-12*5	12HP*5	DN65	2364	388	350	260	1750	300	70	2250
HLN-25*5	25HP*5	DN100	3220	575	600	325	2220	500	90	2870

Condensador de carcasa y tubos de seis circuitos (25 HP×6)

Especificaciones

Modelo de intercambiador de calor	Potencia del compresor	Conexión de tubería de agua	Dimensiones (mm)
			A	B	C	D	E	F	G	H
HLN-25*6	25HP*6	DN125	3800	575	600	325	2795	500	90	3445
