Cabezal para fresadora
Un cabezal de fresado es un componente esencial en una fresadora, diseñado para sostener las fresas y realizar operaciones de mecanizado sobre piezas de trabajo. Generalmente se fija al husillo de la fresadora o a un accesorio, transmitiendo el movimiento a la fresa para ejecutar procesos como fresado, taladrado, mandrinado y otros.
Aprovechando 23 años de experiencia en la fabricación de engranajes de precisión, Kean ha desarrollado amplias capacidades y conocimientos en la producción de cabezales de fresado. Los cabezales Kean, como el cabezal de extensión KA-E73/75, el cabezal angular a 90º KA-N75C/N76 y el cabezal universal KA-C45/C50, se emplean principalmente en los siguientes escenarios:

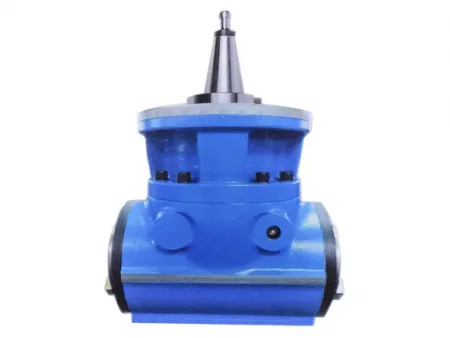

- Cabezal de extensión (KA-E73/75): Prolonga la longitud del husillo, ideal para mecanizar cavidades profundas o piezas con estructuras complejas, como componentes aeroespaciales.
- Cabezal angular a 90º (KA-N75C/N76): Cambia la dirección del husillo en 90 grados, permitiendo el mecanizado de superficies verticales o zonas estrechas, común en la fabricación mecánica general.
- Cabezal universal (KA-C45/C50): Permite ajuste en múltiples ángulos, brindando flexibilidad para fresar superficies curvas complejas. Es ideal para moldes y piezas automotrices.
Revise las tablas de parámetros y los dibujos de dimensiones a continuación para personalizar su cabezal de fresado.
| Modelo | A | B | C | D | E | F | G | H | Fresadora aplicable | Velocidad máxima de rotación | Par máximo |
| ISO-50 | Ø250 | Ø150 | 5 | 305 | 184 | 170 | 190 | V7,U12,T10 | 800/2000/3000rpm | 1500N·m | |
| ISO-50 | Ø300 | Ø180 | 30 | 505 | 234 | 170 | 200 | U60,U61,U70,U71 |

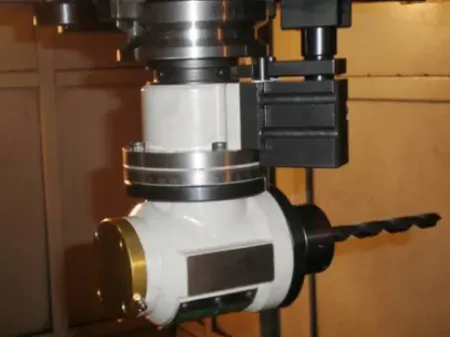

Un cabezal de fresado angular de 90º es un accesorio especializado para máquinas herramienta, utilizado principalmente en fresadoras y mandrinadoras CNC, así como en centros de mandrinado-fresado. Su función es ampliar el rango de uso y las capacidades de la máquina al permitir que el eje de la herramienta forme un ángulo recto de 90 grados con respecto al eje del husillo. Esto hace posible realizar mecanizados en múltiples ángulos, siendo especialmente adecuado para el fresado lateral, reduciendo el número de fijaciones de la pieza y mejorando la precisión y eficiencia del proceso
| Modelo | A | B | C | D | E | F | G | H | I | J | Fresado aplicable | Máx. velocidad de rotación | Par máximo |
| ISO-50 | Ø300 | Ø180 | 32 | 215 | 85 | 300 | 173 | 182 | 325 | U60,U61, | 2000/3000rpm | 1500N·m | |
| IS0-50 | Ø360 | Ø220 | 35 | 265 | 96 | 361 | 216 | 216 | 404 | U70,U71 | 800/2000rpm | 2500N·m |
Los cabezales angulares de fresado se fabrican normalmente con acero aleado de alta calidad o aleación de titanio, e incorporan engranajes rectificados y rodamientos de gran precisión para garantizar estabilidad y exactitud en el mecanizado. Sus principales características son:
- Alta precisión: Logran una elevada exactitud de mecanizado gracias al uso de engranajes y rodamientos rectificados.
- Fiabilidad superior: Se someten a pruebas rigurosas para asegurar la precisión y prolongar la vida útil del cabezal.
- Montaje y desmontaje rápido: Integran sistemas de cambio automático de herramienta o bridas de conexión rápida para reducir tiempos de preparación.
- Mecanizado multieje: Permiten ampliar la funcionalidad de la máquina cambiando la dirección de salida del husillo, haciendo posible el mecanizado en varios ejes.
| Modelo | A | B | C | D | E | F | G | H | I | J | K | Fresadora aplicable | Velocidad máxima de rotación | Par máximo |
| ISO-50 | Ø250 | Ø150 | 25 | 276 | 363 | 39 | 8 | 130 | 154 | 250 | V7,U12,T10 | 1200/200/3000rpm | 1200N·m | |
| ISO-50 | Ø300 | Ø180 | 35 | 341 | 434 | 39 | 93 | 144 | 166 | 265 | U60,U61,U70,U71 | 1200rpm | 1500N·m |
