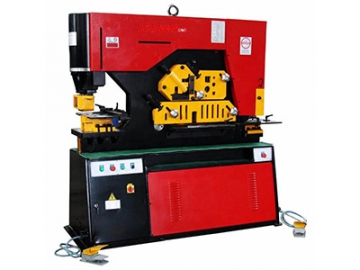

Name: Cizalla Punzonadora, Series Q45Y; Cizalla Punzonadora Multifunción; Ironworker; Cizalla Punzonadora Universal
Price: 1.00 USD
Availability: InStock

Cizalla Punzonadora, Series Q45Y; Cizalla Punzonadora Multifunción; Ironworker; Cizalla Punzonadora Universal

Solicite un presupuesto

Sitio web: http://cnclaser-cutting.com/5-metal-ironworker.html

Parámetros
1. Series Q35Y

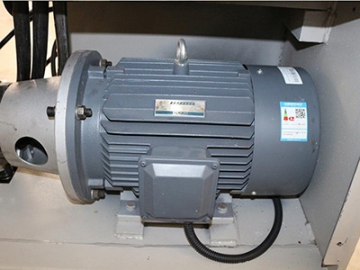

2. Motor principal: de la marca Siemens - Alemania
3. Conector de tubo de aceite: Manguera de presión - Alemania
4. Junta Tórica: Parker - Estados Unidos

Especificaciones Técnicas:

Modelo		Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
Cizallamiento de placas	Presión de cizallamiento (Kn)	600	900	1200	1600	2000	2500
	Tamaño de cizallamiento de un recorrido para acero plano Espesor×Ancho(mm)	16×250	20×330	25×330	30×355	35×380	40×400
	Tamaño máx. de cizallamiento (mm)	8×400	10×480	16×600	20×600	25×700	30×750
	Longitud de la cuchilla (mm)	410	485	620	610	710	760
	Ángulo de la cuchilla (mm)	7	8	8	8	8	8
Cizallamiento de perfiles	Longitud lateral de barra cuadrada (mm)	40	45	50	55	60	65
	Diámetro de barra redonda (mm)	45	50	60	65	75	80
	Tamaño del amrco de hierro (mm)	120	160	200	280	300	320
	Tamaño de perfil "T" (mm)	120	160	200	280	280	320
	Ángulo Equilateral 90 °Longitud (mm)	100×10	140×12	160×14	180×16	200×16	200×20
Troquelado	Espesor (mm)	8	10	12	16	16	18
	Ancho (mm)	57	80	80	60	100	120
	Profundidad (mm)	100	100	100	100	105	120
Punzonado	Fuerza de punzonado (Kn)	600	900	1200	1600	2000	2500
	Espesor (mm)	16	20	25	30	35	35
	Diámero máx. (mm)	25	30	35	35	40	45
	Profundidad de garganta (mm)	300	355	400	600	550	550
	Recorrido máx. (mm)	80	80	80	80	80	100
	Número de recorridos	8	8	8	8	8-24	8-24
Resistencia del material (Mpa)		≤450	≤450	≤450	≤450	≤450	≤450
Motor	Modelo	Y112M2-4	Y132M2	Y132M4	Y160M-4	HYY2160L-4	HYY2160L-4
	Potencia(KW)	4/5.5	5.5/7.5	7.5/11	11/15	15/18.5	18.5/22
	Velocidad (r/min)	1440	1440	1440	1460	1440	1460
Tamaño de la máquina	Longitud(mm)	1650	1950	2350	2680	2800	3000
	Ancho (mm)	800	900	980	1060	1160	1440
	Alto (mm)	1780	1930	2100	2380	2400	2450
Peso bruto (㎏)		1800	2600	4800	6800	9200	12800

Detalles:

Estructura y desempeño de la máquina:

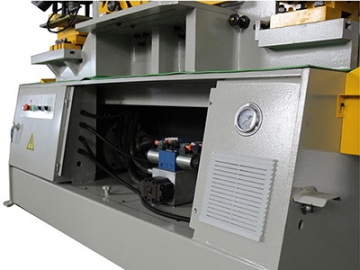

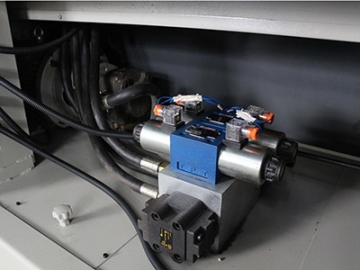

Esta serie de máquinas son ideales para cortar todo tipo de ángulos de acero, acero en "I", acero en forma de "u", acero de ángulo de 45 grados, etc. Estas cizallas punzonadoras multiusos tienen la capacidad de realizar diversas operaciones al mismo tiempo de manera simultánea, tales como punzonado, cizallado, escantonado, etc. Las cizallas punzonadoras de doble pistón permite que dos operadores lleven a cabo sus labores al mismo tiempo (estampado otra labor), el bloque de válvulas hidráulicas de Rexroth grantiza el funcionamiento estable de la máquina. El marco de la máquina ha pasado por un tratamiento térmico de recocido, por eso el marco siempre mantendrá su forma original, sin sufrir deformaciones. Asimismo, utilizamos componente y accesorios importados de marcas de renombre para garantizar la vida útil y precisión de la máquina.

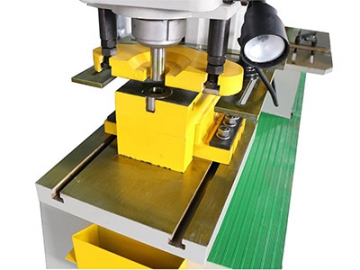

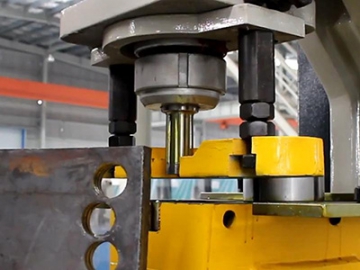

Punzonado: se puede lograr un punzonado efectivo, además el troquel de estampado se puede reemplazar con facilidad.

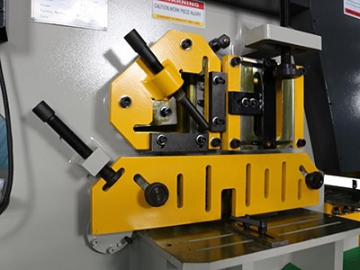

Corte de barras: se pueden cortar barras redondas y cuadradas. Si se necesita cortar perfiles en "U", "I" o "T", solo se necesita cambiar las cuchillas y el resto del proceso es bastante fácil.

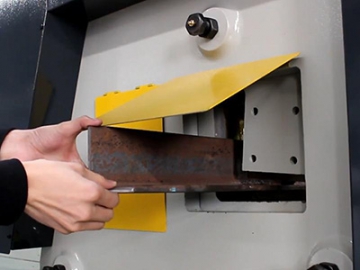

Corte de ángulos: se puede cortar ángulos de acero de 90° y 45° con ayuda de troqueles especiales.

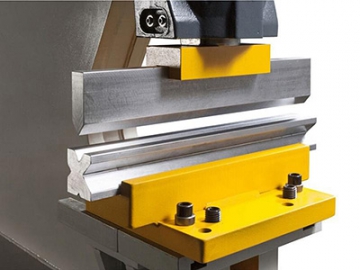

Plegado de chapa de metal: es fácil llevar a cabo las labores de plegado con tan solo utilizar los moldes necesarios.
Escantonado: esta máquina viene equipada con una cuchilla ranuradora, para uso general, si es que se requieren cuchillas con formas especiales, se puede solicitar la personalización de estas.

Funciones Principales:

2 vástagos de pistón hidráulico independiente y el interruptor de pedal permiten que dos personas puedan operar la máquina al mismo tiempo.
Funciones más eficientes del control de recorrido del pistón.
Sistema de lubricación central
Freno accionado por motor.
Dispositivo de iluminación para llevar a cabo las labores
5 posiciones de trabajo independientes: punzones y troqueles (punzones estándar), cuchillas de corte para cortar barras redondas y cuadradas, cuchillas de corte para placas de acero, cuchillas para ranurado y corte de ángulo.

Cizalla Punzonadora, Series Q45Y; Cizalla Punzonadora Multifunción; Ironworker; Cizalla Punzonadora Universal

Especificaciones Técnicas:

Detalles:

Estructura y desempeño de la máquina:

Funciones Principales:

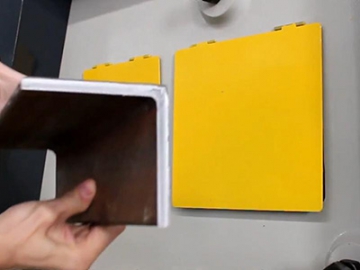

Exhibición de Muestras:
