Anclaje de socavado / excavado Fabricante

Anclaje de socavado / excavado

Solicite un presupuesto

Nosotros: http://mkt-ar.com/4-2-2-undercut-anchor.html

Anclajes mecánicos

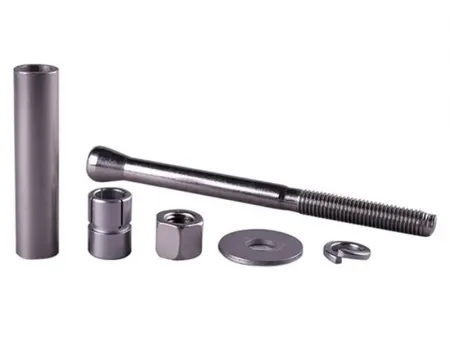

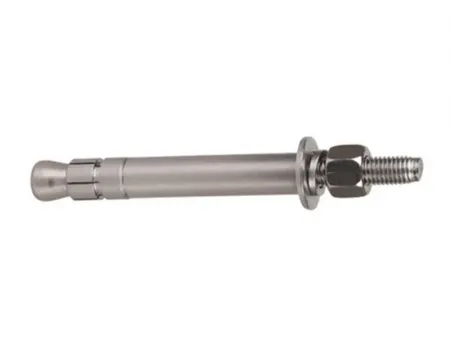

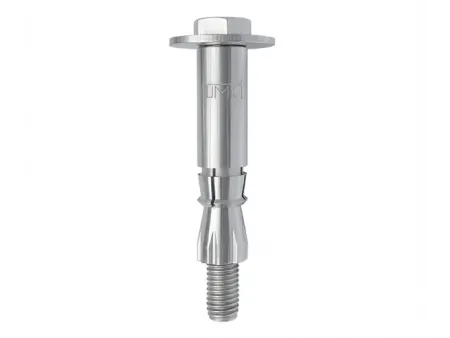

El anclaje de socavado o excavado está diseñado para una fijación segura en hormigón tras la instalación, mediante un mecanismo de enclavamiento mecánico que elimina la necesidad de una segunda expansión del orificio. Disponible en una amplia gama de diámetros y materiales, es ideal para aplicaciones estructurales exigentes que requieren un alto rendimiento a la tracción y al cizallamiento.

Tamaños y materiales disponibles

Diámetros nominales: M10/16, M12/18, M12/22, M16/22, M16/28, M20/28, M20/35, M24/38, M27/40, M30/44
Opciones de material:
Acero al carbono (grados 4.6–4.8)
Acero aleado (grados 5.8–12.9)
Acero inoxidable (A2-50, A4-70, A4-80, etc.)
Aleación de titanio TA2

Datos técnicos

Anclaje de socavado preajustado (acero inoxidable)

Clase de material	Profundidad de empotramiento efectiva (mm)	Carga de tensión (kN) (nominal/diseño)		Carga cortante (kN) (nominal/diseño)
Clase de material	Profundidad de empotramiento efectiva (mm)	Hormigón agrietado	Hormigón no agrietado	Hormigón agrietado	Hormigón no agrietado
304	70	7.7/6.4	7.7/6.4	3.8/3.2	3.8/3.2
304	90	7.7/6.4	7.7/6.4	3.8/3.2	3.8/3.2
316	70	16.5/13.7	16.5/13.7	8.2/6.9	8.2/6.9
316	90	16.5/13.7	16.5/13.7	8.2/6.9	8.2/6.9
304	70	12.2*/10.2	12.2*/10.2	6.1/51	61/5.1
304	100	12.2/10.2	12.2/10.2	61/51	61/5.1
316	70	20.5/11.4	26.1*/21.8	131/10.9	131/10.9
316	100	261/21.8	261/21.8	131/10.9	131/10.9
304	70	17.7/14.8	17.7/14.8	8.9/7.4	8.9/7.4
	80	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
	100	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
	120	17.7*/14.8	17.7*/14.8	8.9/7.4	8.9/7.4
316	70	20.5/11.4	28.7/15.9	19.0/15.8	19.0/15.8
	80	25.0/13.9	351/19.5	19.0/15.8	19.0/15.8
	100	35.0/19.5	37.9*/31.6	19.0/15.8	19.0/15.8
	120	37.9*/31.6	37.9*/31.6	19.0/15.8	19.0/15.8
304	100	33.0/27.5	33.0/27.5	16.5/13.7	16.5/13.7
	130	33.0*/27.5	33.0*/27.5	16.5/13.7	16.5/13.7
	165	33.0*/27.5	33.0*/27.5	16.5/13.7	16.5/13.7
316	100	35.0/19.4	49.0/27.2	35.3/29.4	35.3/29.4
	130	51.9/28.8	70.7*/58.9	35.3/29.4	35.3/29.4
	165	70.7*/58.9	70.7*/58.9	35.3/29.4	35.3/29.4
304	170	50.5*/42.9	50.5*/42.9	25.7/21.4	25.7/21.4
304	210	50.5*/42.9	50.5*/42.9	25.7/21.4	25.7/21.4
316	170	776/43.1	108.6/60.3	55.1/45.9	55.1/45.9
316	210	106.5/59.2	110.3*/90.9	55.1/45.9	55.1/45.9
304	210	74.0*/61.7	74.0*/61.7	37.0/30.8	37.0/30.8
316	210	106.5/59.2	1491/82.8	79.3/661	79.3/661
304	250	96.4*/80.3	96.4*/80.3	48.2/40.2	48.2/40.2
316	250	138.3/76.8	193.7/107.6	103.3/86.1	103.3/861

Anclaje de socavado pasante (acero inoxidable)

Tamaño de la varilla de anclaje	Clase de material	Profundidad de empotramiento efectiva (mm)	Carga de tensión (kN) (nominal/diseño)		Carga cortante (kN) (nominal/diseño)
Tamaño de la varilla de anclaje	Clase de material	Profundidad de empotramiento efectiva (mm)	Hormigón agrietado	Hormigón no agrietado	Hormigón agrietado	Hormigón no agrietado
M8	304	70	7.7/6.4	7.7/6.4	14.7/12.3	14.7/12.3
	304	90	7.7/6.4	7.7/6.4	14.7/12.3	14.7/12.3
	316	70	16.5/13.7	16.5/13.7	31.6/26.3	31.6/26.3
	316	90	16.5/13.7	16.5/13.7	31.6/26.3	31.6/26.3
M10	304	70	12.2*/10.2	12.2*/10.2	19.0/15.8	19.0/15.8
	304	100	12.2/10.2	12.2/10.2	16.7/13.9	16.7/13.9
	316	70	20.5/11.4	26.1*/21.8	40.7/33.9	40.7/33.9
	316	100	261/21.8	261/21.8	35.8/29.8	35.8/29.8
M12	304	70	17.7/14.8	17.7/14.8	23.7/19.7	23.7/19.7
		80	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
		100	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
		120	17.7*/14.8	17.7*/14.8	23.7/19.8	23.7/19.8
	316	70	20.5/11.4	28.7/15.9	50.8/42.3	50.8/42.3
		80	25.0/13.9	351/19.5	50.8/42.3	50.8/42.3
		100	35.0/19.5	37.9*/31.6	50.8/42.3	50.8/42.3
		120	37.9*/31.6	37.9*/31.6	50.8/42.3	50.8/42.3
M16	304	100	33.0/27.5	33.0/27.5	35.3/29.4	35.3/29.4
		130	33.0*/27.5	33.0*/27.5	35.3/29.4	35.3/29.4
		165	33.0*/27.5	33.0*/27.5	35.3/29.4	35.3/29.4
	316	100	35.0/19.4	49.0/27.2	75.6/63.0	75.6/63.0
		130	51.9/28.8	70.7*/58.9	75.6/63.0	75.6/63.0
		165	70.7*/58.9	70.7*/58.9	75.6/63.0	75.6/63.0
M20	304	170	50.5*/42.9	50.5*/42.9	93.7/78.1	93.7/78.1
	304	210	50.5*/42.9	50.5*/42.9	93.7/78.1	93.7/781
	316	170	77.6/43.1	108.6/60.3	200.8/167.3	200.8/167.3
	316	210	106.5/59.2	110.3*/90.9	200.8/167.3	200.8/167.3
M24 M27	304	210	74.0*/61.7	74.0*/61.7	108.5/90.4	108.5/90.4
	316	210	106.5/59.2	149.1/82.8	232.6/193.9	232.6/193.9
	304	250	96.4*/80.3	96.4*/80.3	120.1/100.0	120.1/100.0
	316	250	138.3/76.8	193.7/107.6	257.2/214.3	257.2/214.3

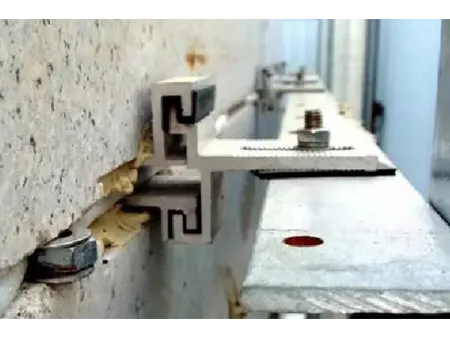

Caracterísiticas

Sin necesidad de escariado secundario de orificios, instalación rápida y eficiente.
Excelente durabilidad y soldabilidad, apto para entornos de alta temperatura.
Baja tensión de expansión, compatible con diversos sustratos de hormigón.
Disponible en múltiples materiales y acabados con protección contra la corrosión para adaptarse a las diferentes condiciones de la obra.
Su mecanismo de bloqueo de ingeniería garantiza un rendimiento fiable a la tracción y al cizallamiento.
Estructura sencilla con alta resistencia sísmica, a la abrasión y alta estabilidad térmica.

Informes de pruebas

Nuestros anclajes de socavado se someten a pruebas para verificar su fiabilidad mecánica y durabilidad a largo plazo en entornos estructurales exigentes. Los siguientes informes confirman su conformidad con las normas reconocidas:

Informe de resistencia sísmica

Informe de resistencia al fuego (120 minutos)

Informe de prueba de resistencia a la tracción y al corte

Informe sobre galvanizado por inmersión en caliente

Informe de resistencia a la fatiga (2 millones de ciclos)

Informe de espesor del recubrimiento de zinc
