Carcasa de ascensor para construcción

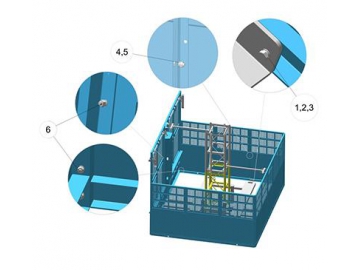

- Carcasa

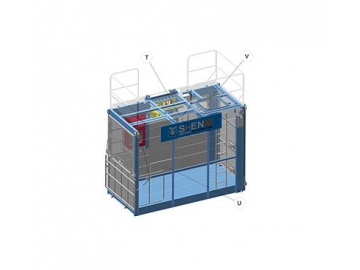

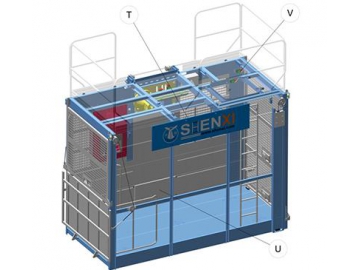

- Cabina de elevación

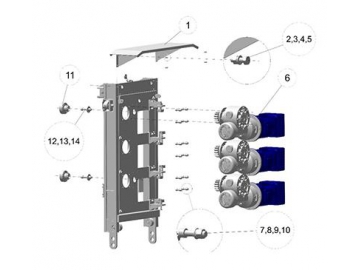

- Sistema de accionamiento

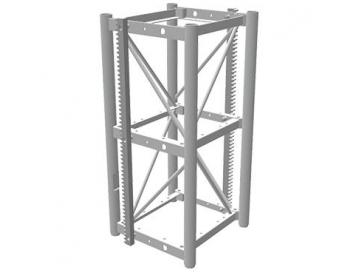

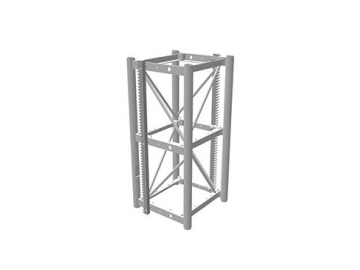

- Mástil

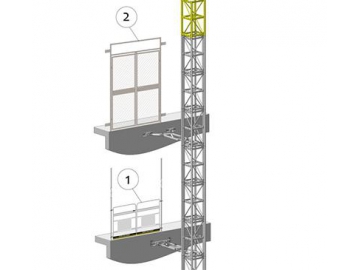

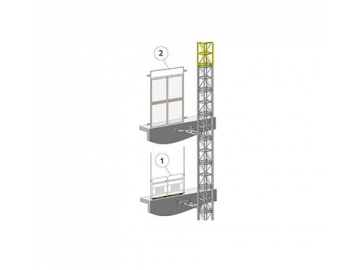

- Puerta de piso
El ascensor para construcción de la serie SC se basa en diseño de cremallera y elevador de piñón para realizar el transporte de tanto los operadores y también de los materiales que se necesiten, los cuales son utilizados por lo general en construcciones de edificios de elevadas alturas. Cabe mencionar que este tipo de ascensor para construcción es el equipo de transporte utilizado por lo general para la construcción de edificios altos, largos puentes, torres de enfriamiento, entre otros tipos de proyectos. Asimismo el ascensor para construcción también tiene otras aplicaciones como el caso de ser un equipo de elevación permanente o semi-permanente para almacenes, muelles, plantas de energía y otras localizaciones.
- Caja de energía del ascensor para construcción
La caja de energía del ascensor para construcción mantiene el sistema de la fuente de energía para el sistema de control del ascensor para construcción y está ubicado en la barandilla del marco de la base. - Barandilla del marco de la base
La barandilla del marco de la base del ascensor para construcción integra el marco de la base, la barandilla y el marco de la caja de electricidad.
Barandilla: Soldadura hecha por placa doblada, placa plegada punzonada y placa de acero, la plataforma principal del sistema es completamente cerrada para evitar que el personal se caiga.
| Ítem | No. de parte | Nombre | Descripción | Cantidad | Observación |
| 1 | CH201-2001 | Base | 4600 mm(An)x3800 mm(L) | --- | Propia modalidad del cliente |
| 2 | CH202-2350 | Marco de la base | Distancia del centro 380 mm(W)x960 mm(L) | 1 | --- |
| 3 | CH203-2501 | Marco de la base principal | --- | 1 | --- |
| 4 | CH203-2501 | Marco de la base de adaptación | --- | 1 | --- |
| 5 | CH203-2510 | Dispositivo búfer | -- | 2 | --- |
| 6 | CH203-2035 | Parte de extensión | --- | 2 | --- |
| 7 | CH301-2501 | Mástil | 650mm x650mmx 1508mm | 1 | Sin cremallera |
| 8 | CH301-2602 | Mástil | 650mm x650mmx 1508mm | --- | Con 2 cremalleras |
| 9 | CH205-2321 | Panel de la carcasa | 1229mmx2000mmx40mm | 2 | -- |
| 10 | CH205-2330 | Panel de la carcasa | 1180mm x2000mmx40mm | 2 | -- |
| 11 | CH205-2324 | Panel de la carcasa | 1229mmx2000mmx40mm | 2 | --- |
| 12 | CH205-2325 | Panel de la carcasa | 1786mm x2000mmx40mm | 2 | --- |
| 13 | CH205-2326 | Panel de la carcasa | 740mmx2000mmx40mm | 1 | --- |
| 14 | CH206-1600 | Puerta de entrada de piso | Door width 1679mm | 1 | --- |
| 15 | CH206-1610 | Puerta de entrada de piso | Door width 1679mm | 1 | --- |
| 16 | CH207-1600 | Parte de junta | -- | 1 | --- |
| 17 | CH209-2600 | Puntal de carcasa | --- | 2 | --- |
| 18 | CH315-2500 | Placa de cerradura de la puerta | --- | 2 | --- |
