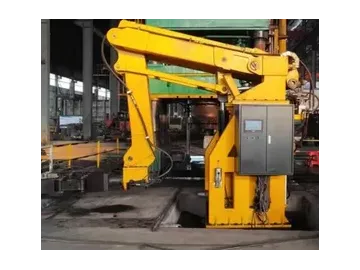

Manipulador de forja de 5 ejes (0.2-1.2 toneladas)
Solicite un presupuesto
Nuestra fábrica produce manipuladores CNC de 5 ejes de alta resistencia de 0.2T-1.2T adaptados para la transferencia y carga/descarga de piezas en bruto en talleres de forja, ahorrando mano de obra.
Esta máquina puede realizar cinco movimientos principales: rotación, extensión del brazo, elevación/descenso del brazo, giro de la mordaza y sujeción de la mordaza. Puede realizar el traslado de piezas entre hornos de calentamiento, laminadores de anillos y prensas.
Especificaciones
| Rango de sujeción (mm) | 300-700 |
| Capacidad de carga nominal (kg) | 1000 |
| Radio de rotación (mm) | 2800 |
| Método de control | Manual, semiautomático, automático |
| Instalación | Instalación fija |
| Distancia del centro de las pinzas al suelo (mm) | 500-1400 |
| Extensión | |
| Carrera (mm) | 1400 |
| Velocidad (mm/s) | 150 |
| Precisión de posicionamiento (mm) | ±2 |
| Rotación | |
| Ángulo de rotación (°) | ±360 (dependiendo del diseño) |
| Precisión de posicionamiento (°) | ±1 |
| Elevación | |
| Altura mínima del centro (mm) | 500 |
| Carrera (mm) | 400 |
| Velocidad (mm/s) | 100 |
| Precisión de posicionamiento (mm) | ±2 |
¿El manipulador es propenso a funcionar mal en entornos de alta temperatura?
¿El manipulador es propenso a funcionar mal en entornos de alta temperatura?
Adopta un diseño resistente a altas temperaturas y puede funcionar durante períodos cortos en entornos de hasta 1200℃ (el funcionamiento continuo requiere enfriamiento intermitente).
¿Cuál es el rango de tamaño de la pieza de anillo aplicable?
¿Cuál es el rango de tamaño de la pieza de anillo aplicable?
Admite la manipulación de piezas de anillos o aros con diámetro exterior de 300mm a 700mm. El rango específico depende de la pinza y la configuración de la carga.
¿Cuántos ejes tiene el manipulador inteligente? ¿Es flexible?
¿Cuántos ejes tiene el manipulador inteligente? ¿Es flexible?
Nuestro manipulador inteligente cuenta con 5 ejes y ofrece gran flexibilidad. Puede realizar la mayoría de las tareas de transferencia de forja, especialmente el agarre, volteo y colocación de piezas de anillo. Es ideal para operaciones con ejes, discos y anillos donde la trayectoria de transferencia es relativamente fija.
