Cilindro curvador hidráulico de 4 rodillos

Solicite un presupuesto

Nosotros: http://cnclaser-cutting.com

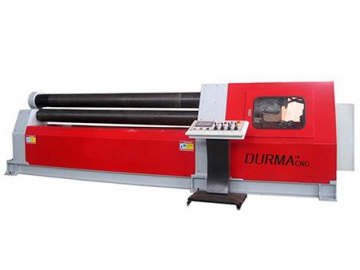

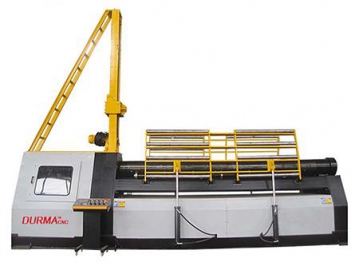

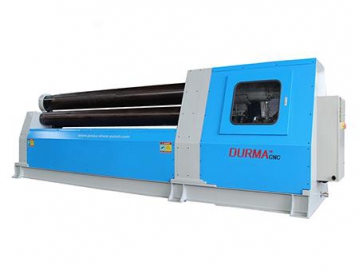

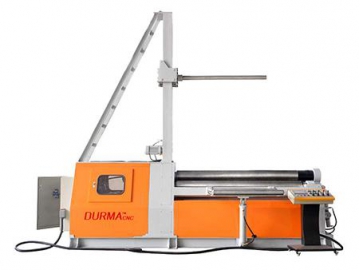

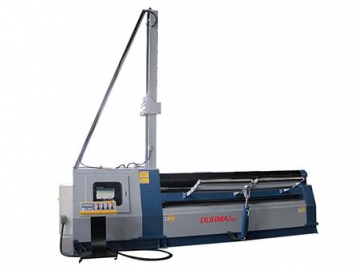

Ahora le presentamos el Cilindro curvador hidráulico de 4 rodillos. Con esta máquina herramienta se pueden realizar diferentes trabajos de conformación de formas cilíndricas o parcialmente cónicas en chapa metálica. Este equipo presenta un mejor rendimiento en tareas de pre-curvado de chapa metálica, en comparación con el cilindro curvador hidráulico de 3 rodillos. Esta máquina herramienta puede utilizarse para la fabricación de embarcaciones, producción de contenedores de la industria petrolera, industria de la ingeniería química, construcción de maquinaria, calderas y otras tantas aplicaciones industriales.

Características

Este modelo aplica el principio de formación de formas cilíndricas a partir de 3 puntos. Este equipo puede producir cilindros de varios radios, logra una mejor línea recta del canto de la chapa y realiza procedimiento de pre-curvado. Asimismo, se logra la perfección de formas cilíndricas a diferentica del modelo de cilindro curvador hidráulico de 3 rodillos.

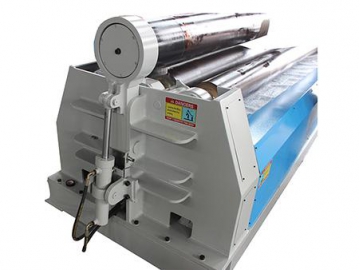

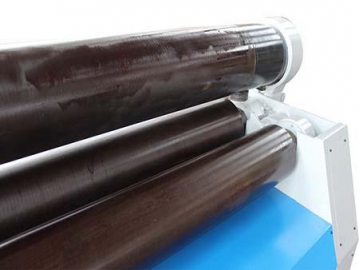

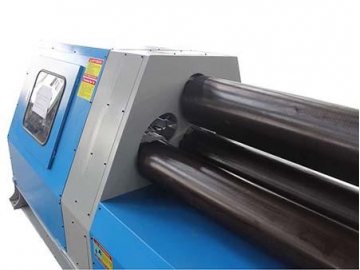

En este modelo, el rodillo superior se mantiene en posición fija, mientras el rodillo inferior realiza movimientos arriba/abajo para sujetar la chapa metálica. Ambos rodillos laterales efectúan movimientos arriba/abajo para ajustar la curvatura de la chapa metálica.
Además de las ventajas ya mencionadas, este modelo eleva al eficiencia de trabajo nivelación de chapa metálica gruesa.

Parámetros

Espesor máximo de rolado (mm)	Ancho máximo de rolado (mm)	Límite de rendimiento(MPa)	Velocidad de rolado (m/min)	Diámetro mínimo de carga completa(mm)	Diámetro del rodillo superior (mm)	Diámetro del rodillo inferior (mm)	Diámetro del rodillo lateral (mm)	Distancia movible del rodillo lateral (mm)	Velocidad de movimiento del rodillo lateral (m/min)	Potencia del motor (kw)
25	2000	245	4	800	350	320	280	240	80	22
20	2500	245	4	640	350	320	280	240	80	30
30	2000	245	4	1000	400	360	300	240	80	37
25	2500	245	4	800	400	360	300	240	80	37
35	2000	245	4	1200	420	380	330	210	80	37
30	2500	245	4	1000	400	360	320	230	80	37
40	2000	245	4	1400	480	400	340	420	80	45
45	2000	245	4	1600	500	450	400	380	80	45
35	2500	245	4	1200	480	400	340	420	80	45
40	2500	245	4	1400	500	450	400	380	80	45
45	2500	245	4	1600	530	480	420	450	80	63
35	3000	245	4	1200	500	450	400	380	80	45
45	3000	245	4	1600	560	500	450	450	80	63
55	2500	245	4	2000	600	550	480	500	78	75
55	3000	245	4	2000	620	560	490	500	78	75
65	3000	245	4	2400	670	600	530	550	78	110

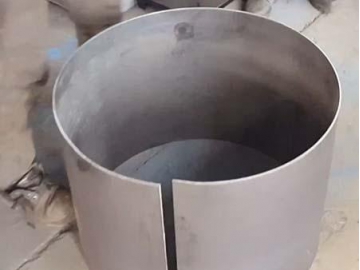

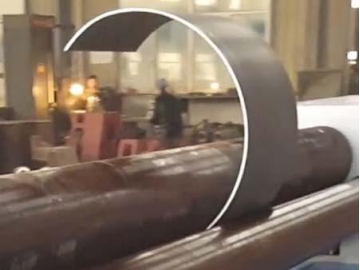

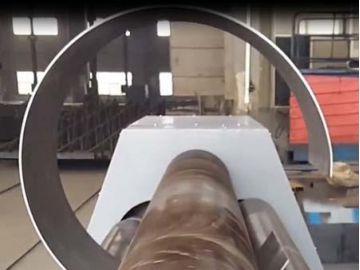

Muestras de chapa metálica después del procedimiento de curvado
