Comprometida con la calidad y la sostenibilidad, ZKTD selecciona materiales ecológicos y resistentes para desarrollar productos seguros y duraderos.
Solicite un presupuesto

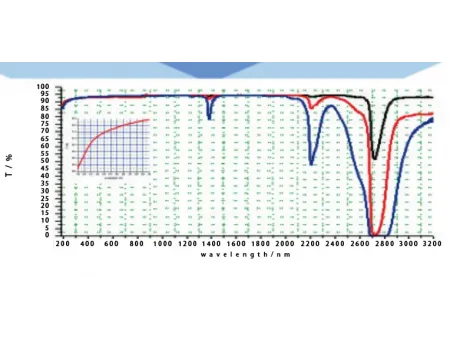

Alta uniformidad óptica, sin burbujas, absorción débil, así como tamaño personalizable lo convierten en los materiales básicos óptimos para la visualización de ventanas, lentes, prismas, sustratos y varios componentes estructurales en varios campos de óptica infrarroja y láseres intensos.
| Tipo | Burbujas e inclusiones | Uniformidad óptica | Contenido de hidroxilo (OH) | Tensión residual | Aplicaciones | |
| El grado de burbujas se especifica por cada 100 cm³ | ||||||
| DIN ISO 10110 | Estrías ópticas | Valor PV | ppm | nm/cm | ||
| ZKTD-H32 | 1/6 x 0.3 | Sin estrías en la dirección funcional | -- | ~20 | < 10 | Aplicaciones infrarrojas, ventanas de observación óptica |
| ZKTD-H33 | 1/2 × 0.01; sin burbujas ni inclusiones > 0.01 mm | Sin estrías en la dirección funcional | < 5 x 10-6 | ~5 | < 5 | Aplicaciones de transmitancia de espectro completo, lámina pendular con estabilidad mejorada |
| ZKTD-H34 | 1/2 × 0.01; sin burbujas ni inclusiones > 0.01 mm | Sin estrías en la dirección funcional | < 2 x 10-6 | ~1 | < 5 | Ventana para láser de alta potencia, lente, espejo reflector |
| ZKTD-H35 | 1/2 × 0.01; sin burbujas ni inclusiones > 0.01 mm | Material 3D Sin estrías en la dirección funcional | < 2 x 10-6 | ~1 | < 5 | Giroscopios hemisféricos, prismas, elementos de alta precisión, aplicaciones con recubrimiento |
| Propiedades mecánicas | ZKTD-H32 | ZKTD-H34 |
| Densidad (g/cm³) | 2.203 | 2.201 |
| Módulo de elasticidad (MPa) | 7.25 x 104 | 7.25 x 104 |
| Coeficiente de Poisson | 0.17 | 0.17 |
| Resistencia a la compresión (MPa) | 1150 | 1150 |
| Resistencia a la tracción (MPa) | 50 | 50 |
| Resistencia a la flexión (MPa) | 67 | 67 |
| Dureza Mohs | 5.5 ~ 6.5 | 5.5 ~ 6.5 |
| Microdureza | 8000 ~ 9000 | 8000 ~ 9000 |
| Constante dieléctrica (ε) | 0 - 106 Hz | 3 x 1010 Hz | |
| 3.7 | 3.81 | ||
| Rigidez dieléctrica (kV/cm) | 20 °C | 500 °C | |
| 250 - 400 | 40 - 50 | ||
| Factor de pérdidas dieléctricas (tg δ) | 1 KHz | 1 MHz-109 Hz | 3 x 1010 Hz |
| < 5x10-4 | < 1x10-4 | < 4x10-4 | |
| Resistividad (Ω·cm) | 20 °C | 100 °C | 400 °C |
| 1 x 1018 | 1 x 1016 | 1 x 1010 | |
| Resistividad (Ω·cm) | 800 °C | 1000 °C | 1200 °C |
| 6.3 x 106 | 1 x 106 | 1.3 x 105 | |
| Elemento | Al | Fe | Ca | Mg | Ti | Ni | Mn | Cu | Li | Na | K | Co | B | Total |
| ppm | ~0.2 | ~0.09 | ~0.08 | ~0.01 | ~0.02 | ~0.01 | ~0.01 | ~0.01 | ~0.01 | ~0.09 | ~0.05 | ~0.01 | ~0.01 | ~0.60 |
Productos de cuarzo relacionados
