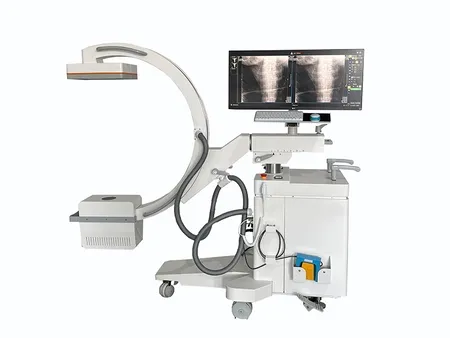

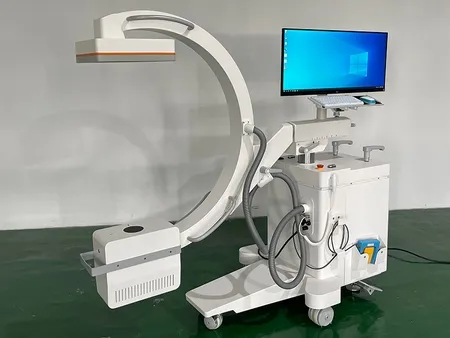

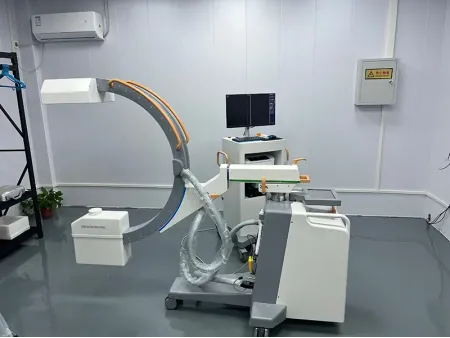

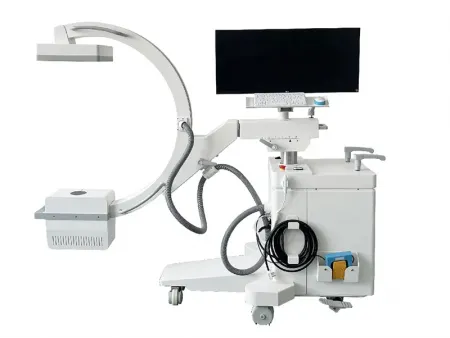

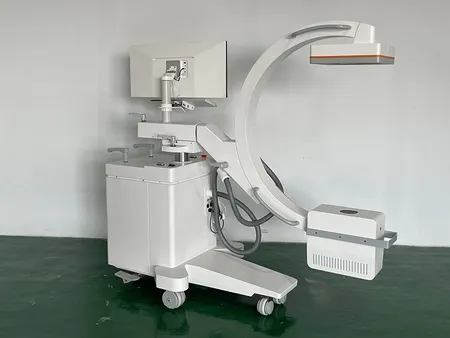

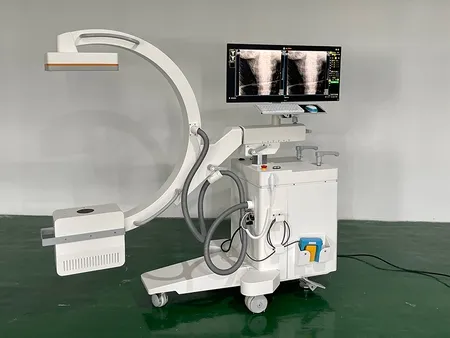

Equipo de Diagnóstico por Imágenes SHOC-CS01
Sistema móvil de arco en C para cirugía, diseñado pensando en la seguridad del paciente gracias a su baja dosis de radiación
Arco en C con Detector de Panel Plano
Solicite un presupuesto
Este equipo de imagenología incorpora un detector de panel plano que ofrece imágenes nítidas y detalladas, ideal para realizar diagnósticos con rapidez y precisión. Su diseño ergonómico y su estructura tipo arco en C permiten obtener imágenes desde distintos ángulos, facilitando la toma de decisiones clínicas con mayor confianza. El generador de alta frecuencia asegura rayos X potentes y consistentes, mientras que el detector de 21 × 21 cm basado en tecnología de silicio amorfo proporciona una excelente resolución espacial, muy superior a la de los intensificadores de imagen convencionales. Esto se traduce en una visualización más precisa durante intervenciones complejas.

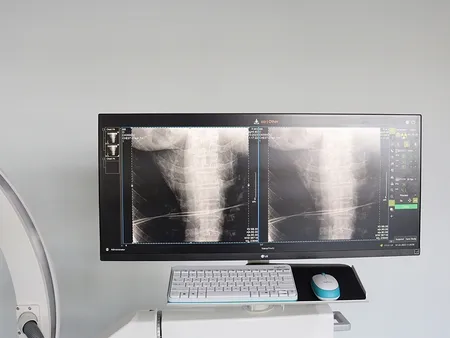

Adecuado para procedimientos prolongados, el tubo de rayos X refrigerado por aceite mantiene un rendimiento estable, y su pantalla de 34 pulgadas le permite visualizar simultáneamente el video en tiempo real y las imágenes de referencia, optimizando así el flujo de trabajo en quirófano. Incluye funciones inteligentes de autodiagnóstico y protección automática, gracias a un sistema de control de doble CPU que mejora la estabilidad operativa. Su estructura abierta brinda mayor libertad de movimiento durante el uso, y permite operar mediante control manual, pedal o con control remoto, adaptándose a diversas necesidades clínicas. Además, su compatibilidad con DICOM 3.0 permite compartir, recibir e imprimir imágenes con facilidad desde cualquier sistema PACS.
El arco en C desmontable SHOC-CS01 se ha ganado gran popularidad por su excepcional calidad de imagen, gracias a su avanzado detector de panel plano Trixell de origen francés y a su tubo de rayos X con tecnología IMD italiana. Equipado con un detector de silicio amorfo de alto rendimiento, este sistema asegura imágenes claras y detalladas, convirtiéndolo en una opción confiable para los profesionales de la salud.
Su sensor de imagen de 21 × 21 cm, recubierto con cesio, ofrece imágenes de alta calidad y baja dosis de radiación, alcanzando una velocidad de hasta 30 fotogramas por segundo para proporcionar imágenes nítidas y en tiempo real.
Para quienes buscan una funcionalidad avanzada, el sistema incluye la opción de un motor que permite movimientos completamente automatizados del arco en C, mejorando tanto la eficiencia como la facilidad de uso. Este dispositivo se utiliza ampliamente en especialidades como ortopedia, neurocirugía, manejo del dolor y servicios de urgencias, optimizando la precisión diagnóstica y los resultados de los procedimientos.
Especificaciones
Generador HF
120 kV, 5 kW, 40 kHz
- Modo fluoroscopia 40-120 kv 0,5-5 mA (kV manual y automático)
- Fluoroscopia pulsada 40-120 kV 0, 5-5 mA
- Fluoroscopia boost 40-120 kV 5-10 mA
- Fotografía 40-120 kV 1-250mAs
- Ánodo giratorio de doble enfoque: 0.3 mm / 0.6 mm, 100 mA
- Capacidad térmica: 800kHU
- Tecnología IMD de Italia
- Francia Marca Trixell
- Placa: TFT de A-Si simple placa de fotodiodo
- Centelleador: Csl
- Ancho total de la imagen transmitida: 1024 (1344 opcional)
- Altura total de la imagen transmitida: 1024 (1344 opcional)
- Paso de píxel: 200 um
- DQE: 80%
- Profundidad de cuantificación: 16
- Entrada de alimentación: 24±10%
- Comunicación/transferencia de imágenes: Cable Ethernet
Las principales características del detector son:
- Función de arranque en frío
- Validez de la estabilidad de desplazamiento hasta 10 minutos
- Capacidad de fluoroscopia e imágenes RAD
- Dispositivo de refrigeración pasiva
- Transferencia de imágenes de alta velocidad mediante enlace Ethernet
- Reducción de ruido recursivo de 5 grados
- Congelación de fotogramas
- Almacenamiento de miles de datos de imagen
- Inversión y rotación de imágenes
- Visualización en pantalla con comparación de imágenes
- Soporta impresión «one click», imprime el informe de la imagen
- Equipado con puerto de red Dicom 3.0
- Soporta la función de exportación de datos estándar Dicom 3.0
- DAP (opcional)
Especificaciones del movimiento mecánico
- Recorrido vertical: 0-400 mm (eléctrico), Recorrido horizontal: 0-200 mm (eléctrico opcional)
- Rotación sobre el eje horizontal: ±180°(eléctrico opcional)
- Deslizamiento a lo largo del raíl de arco circular (eléctrico opcional)
- Distancia del punto focal al generador de imagen(SID):1000 mm
- Profundidad en brazo ≥ 650 mm
- Soporte móvil: 1800×800×1850mm
- Sistema de imagen: 750×530×1680 mm
- Detector de panel plano: 1 juego
- Generador de rayos X: 1 juego
- Estación de trabajo: Pantalla LCD Dell de alta definición de 24'': 1 juego
- Estación de trabajo con pantalla LCD Dell de alta definición de 24'': 1 juego
- Soporte móvil: 1 juego
- Impresora de inyección de tinta: 1 juego

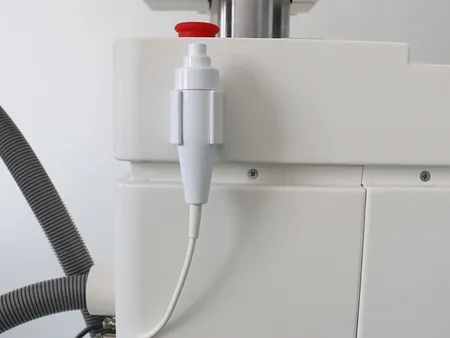

- Freno de exposición del microteléfono con cable: 1 juego
- Freno de exposición inalámbrico: 1 juego

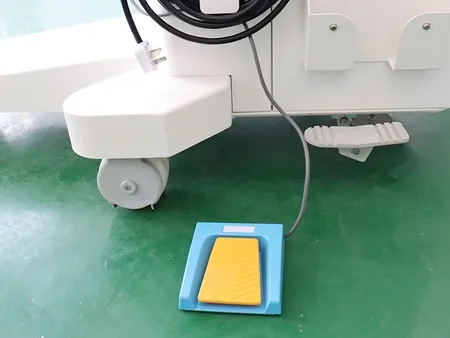

- Interruptor de pie para fluoroscopia: 1 juego
Este modelo de arco en C con detector de panel plano es perfecto para ortopedia, neurocirugía, manejo del dolor e intervenciones de urgencia, permite obtener imágenes precisas y con baja dosis de radiación.
Gracias a su detector de silicio amorfo de alto rendimiento, ofrece imágenes detalladas que permiten diagnósticos más certeros. Su sensor de 21 × 21 cm con tecnología de cesio (CsI) asegura una visualización clara y continua, capturando hasta 30 cuadros por segundo para que puedas trabajar con fluidez y precisión en tiempo real.
Este sistema ha sido diseñado para agilizar tu flujo de trabajo y brindar una mejor atención al paciente. Su integración con unidades móviles de rayos X permite una fluoroscopía versátil con arco en C, ideal para procedimientos quirúrgicos y vasculares exigentes.
Especificaciones
Condiciones ambientales
Tubo de rayos X
- Temperatura ambiente: 10℃ a 40℃
- Humedad relativa: 30-75%
- Atmosférico: 70-106 kPa
| Modelo | SHOC-5KW | SHOC-15KW |
| Potencia de salida (kW) | 5 | 15 |
| Corriente de fluoroscopia (mA) | 0.3-6.3 | 0.3-6.3 |
| Corriente de radiografía (mA) | 0.1-100 | 0.5-150 |
| mA pulsado (mA) | 32 | 32 |
| Voltaje (kV) | 40-125 | 40-125 |
| Rango de mAs (mAs) | 0.2-100 | 0.2-100 |
| Rango de ms (ms) | 10-1600 | 10-1600 |
- Tipo de ánodo: 5kw es tubo de ánodo estacionario, 15kW es tubo de ánodo giratorio
- Valor del punto focal: 0.3 mm / 0.6 mm
- Velocidad del ánodo giratorio: 2800 rmp
- Almacenamiento de calor del ánodo: 300 kHU
- Capacidad de almacenamiento de calor de la carcasa: 1200 kHU

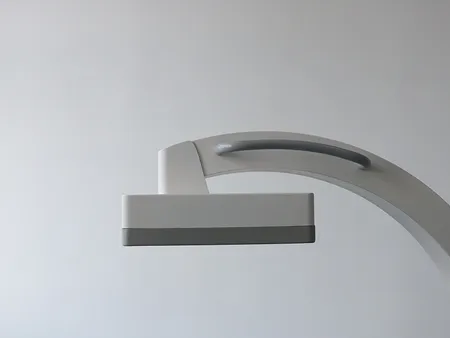

Detector de panel plano
- Tamaño: 21×21 cm
- Tecnología del detector: Silicio amorfo
- Centelleador: CsI
- Resolución de imagen: 2.5 lp/mm
- Frecuencia de imagen: Máx. 30 fotogramas/seg
- Píxeles activos: 1024×1024 píxeles
- Conversión A/D: 16 bits
- Paso de píxeles: 205 μm
- Mayor velocidad de captura de imágenes: la imagen se mostrará en los monitores en 0,8 s tras la exposición.
- Marca: JPI
- Proporciones: 10:1
- Densidad: 60l / cm
- SID: 100 cm
Unidad del arco en C
- SID: 1000 mm
- Espacio libre (tubo a I.I): 820 mm
- Profundidad del arco: 640 mm
- Movimiento vertical 0-400 mm (Eléctrico)
- Movimiento horizontal 0-200 mm (Manual)
- Movimiento de planificación: ±15°(Manual)
- Movimiento orbital: de -30° a 90° (Manual)
- Rotación del arco en C: ±180
- Monitor: Un monitor LCD HD de 34'' de la marca LG
- Memoria del ordenador: 500 G de almacenamiento masivo.
- CPU: 2.7 GHZ

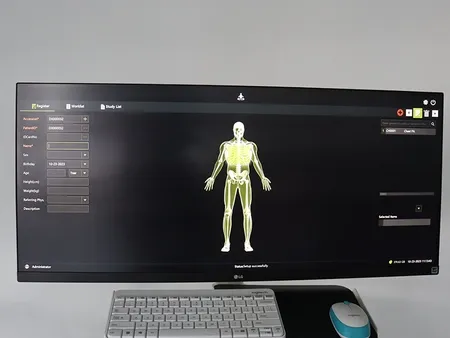

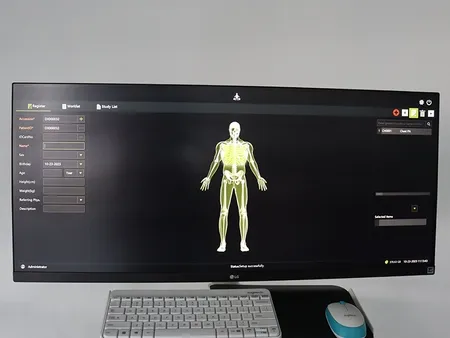

- Software: La imagen se puede rotar 360° de forma continua y sin saltos. Se puede voltear la imagen de referencia horizontal o verticalmente. Se aplican diferentes valores gamma a cada imagen. Se congela el último fotograma. Las imágenes se pueden guardar en diferentes formatos, como JPG, DCM, RAW, etc. DICOM 3.0, comunicación de datos, almacenamiento de datos, etc
¿Necesita mejorar la precisión en sus procedimientos quirúrgicos con imágenes claras y seguras? Descubra nuestro sistema de arco en C, diseñado para ofrecer alta resolución con mínima exposición a la radiación. Escríbanos y le ayudaremo a elegir el equipo perfecto para su clínica u hospital.
