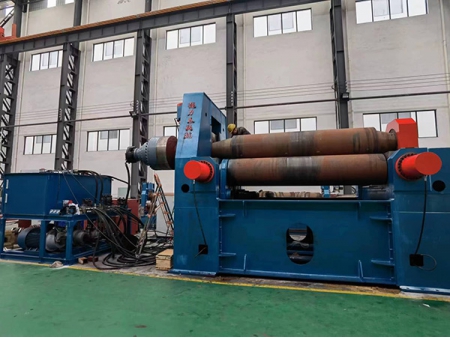

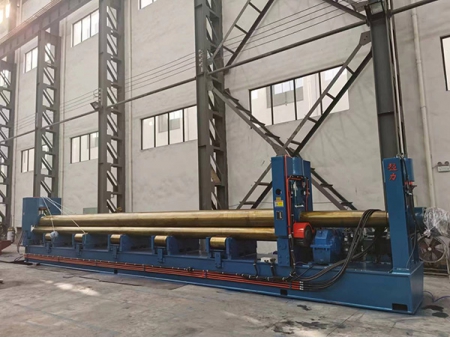

Roladora de placas hidráulica de 3 rodillos

Roladora de placas hidráulica de 3 rodillos
Roladora de placas hidráulica de 3 rodillos
Roladora de placas hidráulica de 3 rodillos
Solicite un presupuesto
Sitio web:

Nuestras roladoras de placas hidráulicas de 3 rodillos se destacan en la transformación de láminas en formas cilíndricas, arqueadas y cónicas, ofreciendo una versatilidad inigualable en una amplia gama de aplicaciones. La línea de roladoras hidráulicas de placas de 3 rodillos incluye los siguientes tres modelos:

Roladora de placas hidráulica de 3 rodillos serie W11S
Roladora de placas hidráulica de 3 rodillos serie W11S

La serie W11S de roladoras de 3 rodillos cuenta con un rodillo superior con movimiento vertical y horizontal, lo que permite operaciones de doblado precisas sin necesidad de ajustar los rodillos inferiores, que son fijos y giran únicamente. Este diseño único permite un posicionamiento asimétrico del rodillo superior respecto a los inferiores, facilitando el predoblado mediante movimiento horizontal. El proceso de rolado se acciona mediante un motor eléctrico y un reductor que accionan los dos rodillos inferiores, mientras que el bastidor de volteo funciona con un sistema hidráulico. Los movimientos verticales del rodillo superior son hidráulicos, mientras que los ajustes horizontales se gestionan mecánicamente, lo que garantiza un doblado eficiente y preciso de chapa metálica.

Especificaciones
Modelo Presión sobre el rodillo superior (toneladas) Espesor máximo de la placa Ancho de la placa Diámetro del rodillo superior (mm) Diámetro del rodillo inferior (mm) Distancia central (mm) Motor (kW)
Precurvado (mm) Central (mm) Accionamiento Hidráulica Desplazamiento (shift)
W11S-15×2000 75 12 15 2000 255 150 245 7.5 4 1.1
W11S-14×2500 75 10 14 2500 270 150 245 7.5 4 1.1
W11S-13×3000 75 9 13 3000 290 150 245 7.5 4 1.1
W11S-17×2500 100 13 17 2500 300 165 270 15 5.5 1.5
W11S-15×3000 100 11 15 3000 325 165 270 15 5.5 1.5
W11S-20×2500 130 16 20 2500 330 180 300 15 5.5 2.2
W11S-18×3000 130 14 18 3000 350 180 300 15 5.5 2.2
W11S-22×2500 160 18 22 2500 360 200 330 18.5 7.5 2.2
W11S-20×3000 160 16 20 3000 375 200 330 18.5 7.5 2.2
W11S-18×3500 160 14 18 3500 390 200 330 18.5 7.5 2.2
W11S-25×2500 190 20 25 2500 380 220 360 22 7.5 4
W11S-22×3000 190 19 22 3000 400 220 360 22 7.5 4
W11S-20×3500 190 15 20 3500 415 220 360 22 7.5 4
W11S-30×2500 230 25 30 2500 410 235 380 30 11 4
W11S-27×3000 230 22 27 3000 425 235 380 30 11 4
W11S-25×3500 230 21 25 3500 440 235 380 30 11 4
W11S-33×2500 270 28 33 2500 430 250 400 30 11 4
W11S-30×3000 270 25 30 3000 450 250 400 30 11 4
W11S-28×3500 270 23 28 3500 470 250 400 30 11 4
W11S-25×4000 270 20 25 4000 490 250 400 30 11 4
W11S-36×2500 320 30 36 2500 460 260 420 37 15 5.5
W11S-32×3000 320 28 32 3000 480 260 420 37 15 5.5
W11S-28×3500 320 25 28 3500 500 260 420 37 15 5.5
W11S-26×4000 320 22 26 4000 520 260 420 37 15 5.5
W11S-40×2500 380 35 40 2500 500 275 460 45 22 5.5
W11S-35×3000 380 32 35 3000 500 275 460 45 22 5.5
W11S-32×3500 380 28 32 3500 530 275 460 45 22 5.5
W11S-30×4000 380 25 30 4000 550 275 460 45 22 5.5
W11S-45×2500 430 40 45 2500 520 290 500 55 22 7.5
W11S-38×3000 430 35 38 3000 540 290 500 55 22 7.5
W11S-36×3500 430 30 36 3500 560 290 500 55 22 7.5
W11S-32×4000 430 28 32 4000 580 290 500 55 22 7.5
W11S-45×3000 540 40 45 3000 590 340 610 55 22 11
W11S-40×4000 540 35 40 4000 630 340 610 55 22 11
W11S-55×3000 610 45 55 3000 620 360 650 75 30 15
W11S-45×4000 610 40 45 4000 660 360 650 75 30 15
W11S-40×5000 610 32 40 5000 700 360 650 75 30 15
W11S-36×6000 610 30 36 6000 730 360 650 75 30 15
W11S-60X2500 610 50 60 2500 620 360 650 75 30 15
W11S-60×3000 690 50 60 3000 650 380 700 75 30 15
W11S-50×4000 690 45 50 4000 700 380 700 75 30 15
W11S-45×5000 690 38 45 5000 740 380 700 75 30 15
W11S-40×6000 690 35 40 6000 760 380 700 75 30 15
W11S-70×3000 850 60 70 3000 710 420 780 75 37 15
W11S-55×4000 850 50 55 4000 750 420 780 90 37 15
W11S-75×3000 930 65 75 3000 740 440 820 90 37 15
W11S-60×4000 930 55 60 4000 780 440 820 90 37 15
W11S-80×3000 1050 70 80 3000 770 460 880 90 37 18.5
W11S-65×40000 1050 60 65 4000 810 460 880 90 37 18.5
W11S-85×3000 1150 75 85 3000 800 480 920 110 45 18.5
W11S-70×4000 1150 65 70 4000 840 480 920 110 45 18.5
W11S-100×3000 1350 90 100 3000 860 480 920 110 45 22
W11S-100×4000 1600 85 100 4000 940 560 1080 132 55 30
Roladora de placas hidráulica de 3 rodillos serie W11Y
Roladora de placas hidráulica de 3 rodillos serie W11Y

Las roladoras de placas hidráulicas de 3 rodillos de la serie W11Y están diseñadas para ser eficientes e incorporan un rodillo superior con movimiento vertical que facilita un doblado preciso sin la complejidad de los ajustes horizontales. Los rodillos inferiores son fijos y realizan únicamente movimientos rotatorios, agilizando el proceso de doblado. Esta serie de roladoras se centra en el proceso de doblado, con un motor eléctrico y un reductor que acciona los dos rodillos inferiores. El diseño de la roladora no incluye funciones de predoblado, priorizando la simplicidad y la fiabilidad. La transmisión hidráulica gestiona tanto el bastidor de volteo como el movimiento vertical del rodillo superior, garantizando un doblado suave y controlado.

Especificaciones
Modelo Espesor máximo de la placa (mm) Ancho máximo de placa (mm) Límite de rendimiento (Mpa) Velocidad de rolado
(m/min)		 Diámetro del rodillo superior (mm) Potencia del motor (kW)
W11Y-6×2500 6 2500 245 5 190 5.5
W11Y-12×2000 12 2000 245 5 240 11
W11Y-12×3000 12 3000 245 4.5 280 11
W11Y-20×2500 20 2500 245 4.5 340 15
W11Y-25×2500 25 2500 245 4.5 380 22
W11Y-30×2500 30 2500 245 4.5 460 30
W11Y-30×3000 30 3000 245 4.5 480 37
W11Y-40×2500 40 2500 245 4.5 500 37
W11Y-40×3000 40 3000 245 4 600 45
W11Y-45×3000 45 3000 245 4 620 45
W11Y-55×3000 55 3000 245 4 630 55
W11Y-60×3000 60 3000 245 4 670 55
W11Y-70×3000 70 3000 245 4 730 75
W11Y-75×3000 75 3000 245 4 750 75
W11Y-80×3000 80 3000 245 4 780 75
W11Y-100×3000 100 3000 245 4 840 90
W11Y-120×3000 120 3000 245 4 920 110
Roladora de placas hidráulica de 3 rodillos serie W11X
Roladora de placas hidráulica de 3 rodillos serie W11X

Nuestras roladoras de placas hidráulicas de 3 rodillos, modelo W11X, mejoran la precisión de curvado gracias a su diseño único. El rodillo superior se mueve verticalmente, ofreciendo un control preciso durante las operaciones de plegado, mientras que el movimiento horizontal es exclusivo de los dos rodillos inferiores. Esta característica permite ajustar la separación entre los rodillos, lo que aumenta la versatilidad de la máquina. Las distancias más cortas durante el laminado resultan en una mejor curvatura, mientras que las distancias más largas durante el redondeo aumentan la capacidad de la dobladora. Tanto los rodillos superiores como los inferiores están accionados por motores hidráulicos, lo que garantiza un funcionamiento suave y eficiente. El ajuste horizontal de los rodillos inferiores también se realiza mediante potencia hidráulica, lo que facilita el control.
Esta serie de roladoras de 3 rodillos hidráulicas se puede diseñar para satisfacer necesidades específicas. Personalizamos las configuraciones según los requisitos de nuestros clientes, garantizando una adaptación perfecta a las necesidades de cada proyecto.

Aplicaciones
  • Maquinaria de construcción (cuchara excavadora)
  • Maquinaria de construcción (apisonadora)
  • Rodillo transportador
  • Tanques mezcladores de camiones hormigonera
  • Caldera
  • Silo de acero
  • Secador de tambor
  • Recipiente a presión
Configuraciones estándar
  • Ejes de rodillos sólidos equipados con detección de defectos
  • Ejes de rodillos sometidos a tratamientos de temple y revenido, alcanzando una dureza de HRB-240-280 para resiliencia
  • Endurecimiento superficial de los ejes de los rodillos a HRC45-50, lo que proporciona una resistencia superior al desgaste
  • Lecturas digitales gracias a la pantalla táctil, lo que garantiza un fácil manejo
  • Sistema hidráulico de alta calidad
Detalles
  • Reforzado con un sistema de rodamiento de cono soldado de forma segura a la base para una mayor durabilidad y rendimiento
  • Equipado con componentes eléctricos Siemens como PLC, una pantalla táctil y un control remoto inalámbrico para una fácil operación
  • Equipado con un codificador absoluto para una mayor precisión en la medición
  • Sistema hidráulico diseñado a medida, desarrollado internamente para garantizar estabilidad y bajas tasas de fugas
