Relé electromagnético de potencia NNC70A-3Z (JQX-10F-3Z)

Solicite un presupuesto

Sitio web: http://electrical-relay.es/2018/1-3-2-nnc70a-3z-electromagnetic-power-relay.html

Nuestro relé electromagnético de potencia NNC70A-3Z (JQX-10F-3Z) se usa en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía y más aplicaciones.

Características

Este relé de potencia NNC70A-3Z (JQX-10F-3Z) integra contactos de conmutación que incluyen dos grupos de 10A y tres grupos de 10A.
Está disponible con el montaje de zócalo.
De forma opcional, se puede fabricar con una luz indicadora o un diodo.

Certificados

CCC:2011010303471252

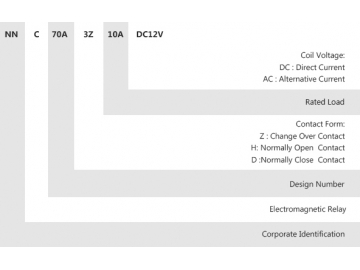

Descripción del modelo

Parámetros del contacto

Tipo de contacto	3Z,3H,3D
Carga del contacto	10A
Tensión de conmutación máxima	240VAC 10A 28VDC 10A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	150	75	16.3	8.1
Resistencia de la bobina (±10%) Ω	80	320	6748	27160
Consumo de potencia nominal W	1.8W
Voltaje de entrada (máximo)V	Por debajo de 75%
Voltaje de salida (mínimo)V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	225	112.5	24.5	12.3
Resistencia de la bobina (±10%) Ω	18.7	74.7	1571	6260
Consumo de potencia nominal W	2.7VA
Voltaje de entrada (máximo)V	Por debajo de 80%
Voltaje de salida (mínimo)V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético de potencia NNC70A-3Z (JQX-10F-3Z)

Resistencia de aislamiento		≥100MΩ(500VDC)
Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤20ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	2000VAC/1min (1mA de corriente residual)
Dimensiones	35 × 35 ×55mm
Peso	Aproximadamente 75g

Tamaño y método de instalación del producto

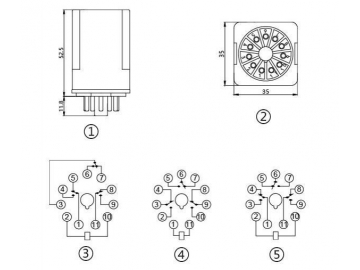

① Vista frontal; ② Vista lateral; ③ 3Z Diagrama de cableado-1; ④ 3Z Diagrama de cableado -2; ⑤ 3Z Diagrama de cableado-3
